PoE配電の限界を打ち破る！Vicorモジュールが実現する「高出力・長距離」PoEシステムの次世代電源設計

近年、無線アクセスポイントやVoIP、ネットワークカメラなど、イーサネットに接続される機器は爆発的に増加しています。それに伴い、設計者を悩ませているのが「いかに安定した電力を供給するか」という電源設計の課題です。今回は、過酷な環境下でも安定稼働を実現した、あるシステムの電源改善事例を「課題」「目標」「解決策」の3つの視点からご紹介します。

お問い合わせはこちら

1.お客様が直面していた「課題」

システムに接続されるコンポーネントが増えるにつれ、従来の電源構成では以下の3つの大きな問題が発生していました。

• 過酷な動作環境： 設置場所が多岐にわたるため、広い温度範囲や厳しい環境条件下でもビクともしない安定性が求められていた。
• 内部の熱こもり： システム内部の温度上昇を防ぐため、電源の損失（発熱）を極限まで減らす必要があった。
• ノイズの逆流： ネットワークケーブル側からシステム内部へノイズが逆流し、機器の動作を脅かすリスクがあった。

2.実現すべき「目標」

これらの課題をクリアするための目指すべきゴールは明確でした。

• 「高効率」な電源により、システム内部の温度上昇を最小限に抑えること
• 「絶縁性」を確保し、出力電源側からのノイズを完全にシャットアウトすること

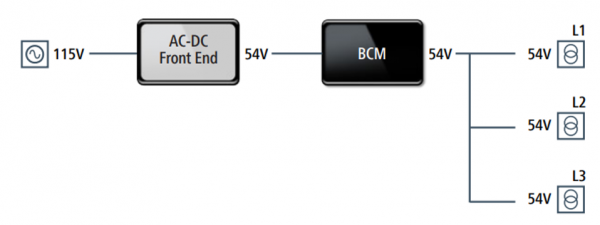

これを実現するためには、AC-DCフロントエンドから供給される54Vレールを受け、PoE（Power over Ethernet）負荷の手前でさらにノイズを低減させる「1:1のDC-DCトランス（絶縁）」が必要不可欠でした。

3.「解決策」と導入の効果

この厳しい要件を満たすために採用されたのが、VicorのBCMバスコンバータモジュールです。

なぜBCMが最適だったのか？

BCMは、独自の「正弦波振幅変換（SAC™：Sine Amplitude Converter）」トポロジーを採用しています。これにより、一般的なコンバータとは一線を画すメリットが得られました。

• 圧倒的な高効率と低損失： 無駄な発熱を抑え、システム内部の温度上昇を最小限に留めます。
• 優れた放熱設計（伝導冷却）： BCMにヒートシンクを直接取り付けることで、熱を効率よく外部へ逃がす（伝導冷却）ことができます。他のコンポーネントに熱的な影響を与えません。
• 確実な絶縁によるノイズカット： 負荷電流による電圧降下を最小限に抑えつつ、ネットワークケーブルのスイッチングノイズを低減。システムの安全性・信頼性が飛躍的に向上しました。

まとめ

今回の事例では、BCMモジュールを採用したことで、「極端な温度環境下での安定動作」と「ノイズに強いセキュアなネットワーク環境」を同時に実現することができました。イーサネット機器やPoEシステムの高効率化・熱対策にお悩みの方は、ぜひ電源トポロジーの見直しから検討してみてはいかがでしょうか。
