電子応用社ギヤアナライザは、回転体のギヤ等のガタつきを検出し、回転変動やバックラッシュと思われる挙動をリアルタイムで捉えることができます。
2つ以上の回転体の瞬時角度差を確認可能のため、ギヤ以外にも“デフの相対ズレ計測”や“タイミングベルトのローラーピッチズレ計測”等、多用途のご提案が可能です。
当ページではギヤアナライザの概要について紹介します。

資料請求

デモ希望

商品基礎情報

ギヤアナライザ概要

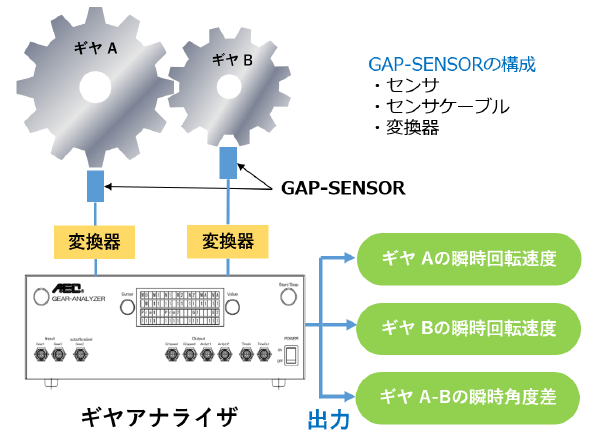

本機器は、回転体のギヤ等の回転速度をGAP-SENSOR（渦電流式変位計）で計測することで、回転数が急変動している時でも、瞬時回転数をリアルタイムで出力することができます。
バックラッシュ、ガタ発生挙動の検知が可能と予測されます。
機器内のプログラムで、軸振動・軸偏差をほぼキャンセルすることで、精度の高い瞬時回転速度を計測できます。
ギヤアナライザ1台につき、2台のGAP-SENSORの信号を入力することができます。
それにより、2つの回転体の瞬時角度差を確認可能です。

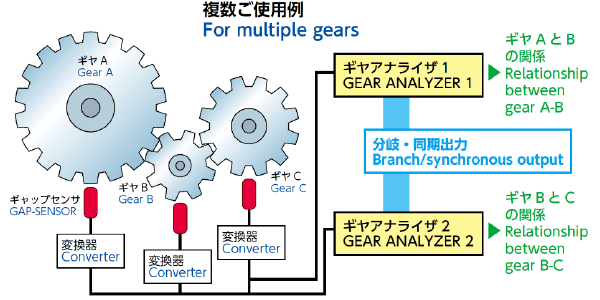

複数台使用するための同期信号出力を備えていますので、多段数の回転体の瞬時角度差を計測することも可能です。
