商品基礎情報
コネクタ・ケーブルだけではないmolexの製品ラインアップ
●molexの多彩な製品ラインアップ
molexでは、10万品種以上の製品ラインアップを保有しております。
基板間や装置間を接続するコネクタ・ケーブルでよく知られているmolexですが、現在では静電容量タッチシートやメンブレンスイッチ、FPCアッセンブリ製品やFFCケーブル製品も取り揃えております。

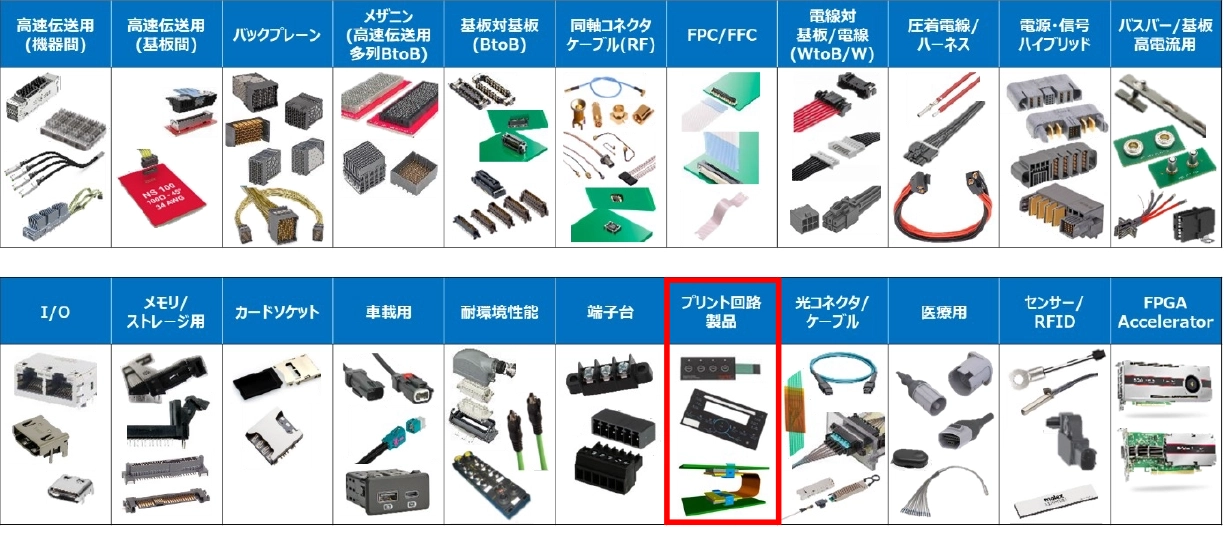

molexカテゴリ別製品ラインアップ
本ページでは、上記ラインアップの中でフレキシブルプリント基板(FPC)についてご紹介していきます。
molexのフレキシブルプリント基板(FPC)ソリューション
molexにおけるプリント回路製品は以外にも歴史が古く、携帯電話が世界で普及し始めたころからキーパッド向けに供給を開始し、すでに30年以上の販売実績があります。

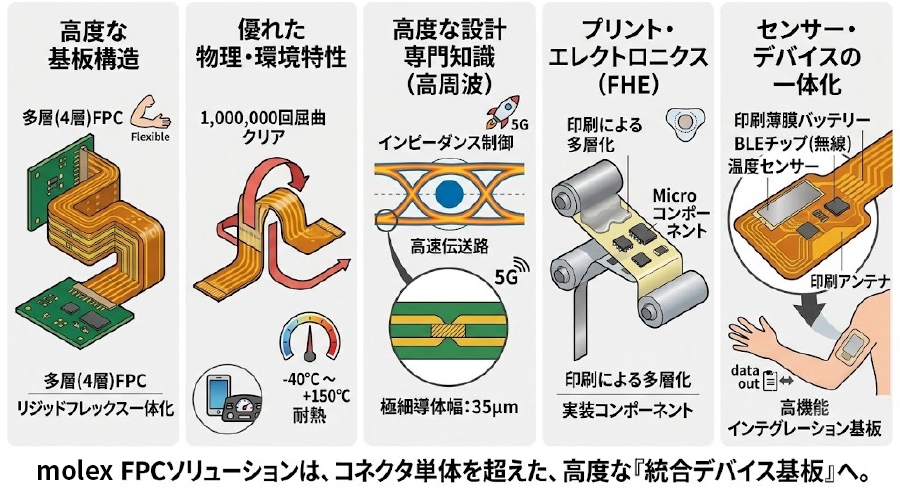

●molexのフレキシブルプリント基板(FPC) ソリューションの特徴（強み）
molexのフレキシブルプリント基板(FPC)は、下記の特長・強みを元に、お客様の製品開発に貢献することができます。
| 項目 | 技術的特長・詳細 | 導き出されるメリット・用途 |
| 高度な 基板構造ラインアップ |
相互接続アセンブリー、マルチレイヤー（多層）アセンブリーに対応。柔軟なFPCと硬質なリジッド基板を一体化したリジッドフレックス回路の設計・製造。 | 回路設計の大幅な自由度向上。立体的な配置や、限られた筐体スペースへの超高密度実装を可能にします。 |
| 優れた物理・環境特性 | 要件を満たす高い機械特性（繰り返し折り曲げ性、屈曲半径の精密管理）。過酷な環境（最大125℃〜150℃等）に耐える熱特性・電子特性。 | スマートフォンやタブレット等の「折りたたみ・可動部」への追従、自動車（車載ゾーン・アーキテクチャ）や産業用ロボットなどの過酷な運用に最適です。 |
| 高度な設計専門知識 （高周波対応） |
高度なインピーダンス制御技術と成形技術。* 緻密な導体幅・ピッチ設計による、信号劣化やノイズの最小化。 | 5G通信、高解像度カメラ、高速データセンターといった「高速・大容量データ伝送」が必要な物理インフラとしても信頼性を確保。 |
| プリント・エレクトロニクス （FHE）技術 |
フレキシブル ハイブリッド エレクトロニクス（FHE）に対応。複数層の印刷、表面実装コンポーネント（チップやLED）の直接取り付け技術。 | 従来のフラット銅製品に代わる、より薄型で軽量な回路を実現。コンポーネント点数の削減とアセンブリプロセスの合理化に貢献します。 |
| センサー・デバイスの一体化 （高機能化） |
薄膜バッテリー、印刷可能なBluetooth Low Energy（BLE）チップ、アンテナ、センサー類の統合技術。 | 使い捨てワイヤレス医療用パッチ（ウェアラブルヘルスケア）や、薄型資産追跡タグ（TrackLabel）といった革新的なIoTデバイスを実現。 |
●採用事例・用途
molexのフレキシブルプリント基板(FPC)は、主に以下の4大市場（医療、車載、民生、産機）を中心に広く採用されています。
| 採用市場 | 具体的な用途 | 代表的な採用/検討事例・独自の強み |
| 医療・ヘルスケア （MedTech） |
使い捨てワイヤレス医療用パッチ, インスリンポンプ / 連続血糖測定器（CGM）, ポータブル除細動器（AED）、CPAP装置 | 【使い捨てスマートパッチ】 薄膜バッテリー、BLEチップ、印刷アンテナをFPC上に一体化。肌に貼るだけで24時間リモート監視できる超薄型・軽量デバイスを実現します。 |
| 自動車・モビリティ （Automotive） |
EV（電気自動車）のバッテリーマネジメント（BMS）ADAS（フロントカメラ、ミリ波レーダー, LiDAR）LEDヘッドライト・リアコンビネーションランプ | 【e-ミラー（電子ミラー）システム】 風雨や直射日光、冬の極寒など環境変化が激しいドアミラー付近に対し、防水筐体への密閉がしやすい薄さを持ちつつ、カメラが捉えた大容量・高画質な映像信号をノイズ（EMI）の影響を受けずに高速伝送が可能です。 |
| 消費者向け電子機器 （Consumer） |
折りたたみスマートフォン / タブレットのヒンジ部, スマートウォッチ / フィットネスバンド, AR / VRゴーグル（ヘッドマウントディスプレイ） | 【折りたたみスマホの可動部】 何万回もの繰り返し屈曲に耐えつつ、5G通信の超高速・高周波信号をノイズなく通す高度な「インピーダンス制御」技術を提供します。 |
| 産業・物流・IoT | スマートラベル / 資産追跡タグ（TrackLabel）, 産業用ロボットの関節・可動部配線, 製造装置のインテリジェントセンサー（温度・圧力） | 【産業用ロボットの関節・多軸可動部】 高耐久・高屈曲仕様のFPCは、数百万回～数千万回のシビアな屈曲サイクルに耐える機械特性を保有。ロボットアームの内部配線において設備のメンテナンスフリー化（長寿命化）に大きく貢献しています。 |

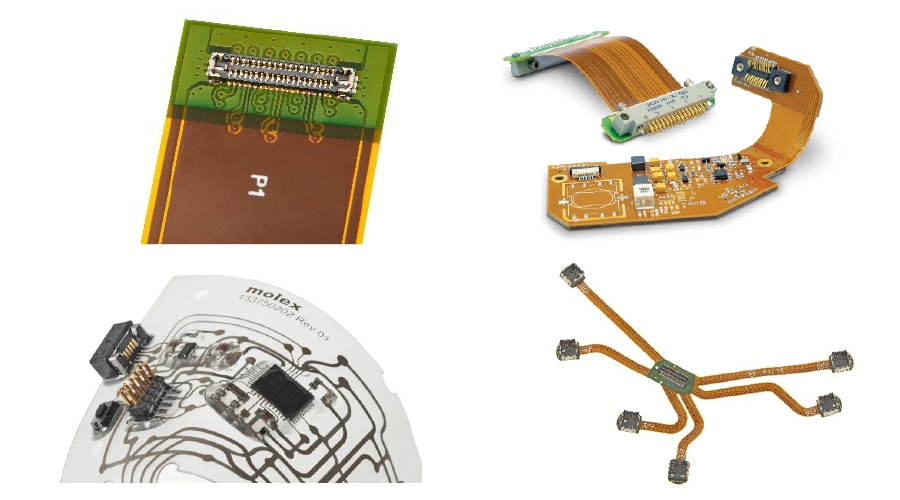

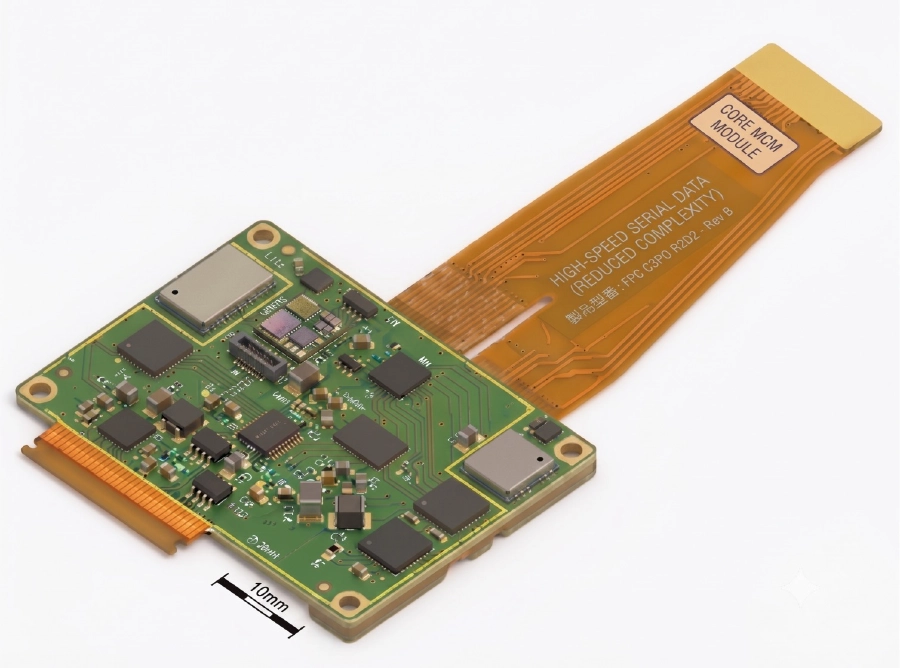

●提供製品イメージ
本製品カテゴリはお客様ご要求に基づきカスタムで開発を行う製品となります。
ご興味ございましたら、弊社営業担当やページ上段のお問合せフォームよりご連絡ください。
