鉄道インフラの「見えない命綱」とは？英国で起きた大障害から学ぶ、GSM-R同期の重要性とLTE-Rへの進化
鉄道システムにおいて、「同期」と聞いて、どのようなイメージを持つでしょうか。多くの人は「列車を定時に運行するためのダイヤ管理」を思い浮かべるかもしれません。しかし、鉄道通信の専門家にとって、同期はダイヤ調整のツールではなく、すべての乗客とスタッフの安全を担保する「見えない命綱」となっています。
本記事では、ネットワークのテスト・測定・同期ソリューションを提供するCalnex Solutionsの公式ブログ（2024年12月6日掲載：Adam Paterson氏寄稿)の内容をベースに、鉄道システムにおける「ミッションクリティカルな同期」の役割を解説します。あわせて、「2024年に英国で実際に発生した大規模鉄道障害」の事例を通じ、通信と同期の重要性を具体的に紐解いていきます。
2024年12月、英国鉄道網を襲った「見えない障害」
主要ハブを麻痺させた「GSM-R」の障害
2024年12月6日、英国の鉄道網は大きな混乱に陥りました。マンチェスターやロンドン、サウサンプトンといった主要ターミナルをはじめ、ThameslinkやElizabeth lineなど多数の路線で遅延・運休が発生したのです。National Rail（英国鉄道協議会）によると、原因はGSM-R（鉄道無線システム）の障害でした。
これは運転士と信号手を結ぶ生命線であり、特に緊急時や管制において不可欠な通信手段です。BBCの取材により、ストークにある通信ハブでシステムアップグレード用に導入された「新しいハードウェア」に不具合があり、システム全体が不安定化していたことが判明しました。
現場で使われた「ワイルドカード」という回避策と運転士への重圧
システムが自動接続できない状態の中、運転士たちは「ワイルドカード（wild card）」と呼ばれるコードを手動で無線機に入力し、ネットワークへの再接続を試みました。
これはWi-Fiのパスワードを手入力して繋ぐような行為で、いわば「応急処置」による運行継続でした。幸い、このバックアップ体制により安全上の重大事故は免れましたが、ダイヤが復旧するまでの長時間にわたる遅延は、GSM-Rというシステムが鉄道運行の「急所」であることを改めて証明する結果となりました。

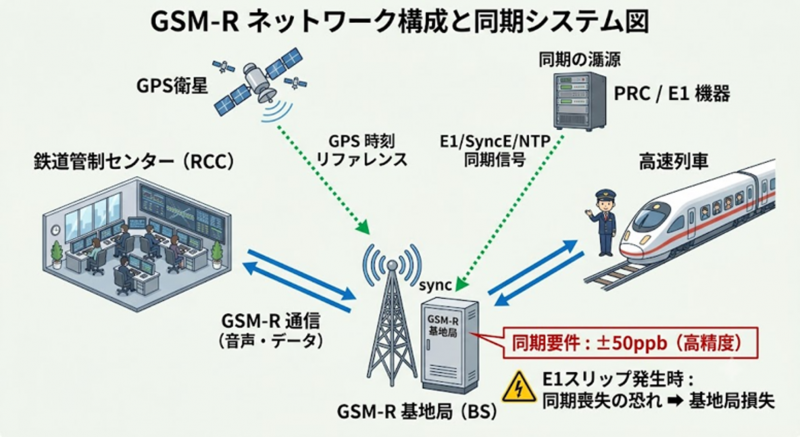

GSM-Rとその同期要件の理解
鉄道向けモバイル通信システム「GSM-R」は、列車の運行管理に特化した通信規格です。鉄道の設備、作業員、管制センター間を繋ぎ、安全で信頼性の高い音声・データ通信を支えています。このGSM-Rにおいて非常に重要なのが、通信の品質と効率を保つための「正確な時刻・周波数の同期」です。GSM-Rネットワークでは、±50ppb（10億分の50）という極めて高い同期精度が求められます。通常は、プライマリリファレンスクロック（PRC）からのE1信号や、IP/MPLSネットワーク上のSyncE、NTPなどを利用してこの精度を確保しています。もしE1信号でわずかでも「スリップ（同期ズレ）」が発生すると、同期の喪失に繋がり、結果として基地局の通信断（アップリンク・ダウンリンクの損失）を引き起こしてしまいます。
GPSなどの共通の時刻情報を使って基地局やネットワーク機器を正確に同期させることは、信号や制御メッセージをリアルタイムに処理し、事故を未然に防ぐために不可欠です。少しの同期ズレが通信の遅延や障害を生み、鉄道全体の安全を脅かすことになりかねません。

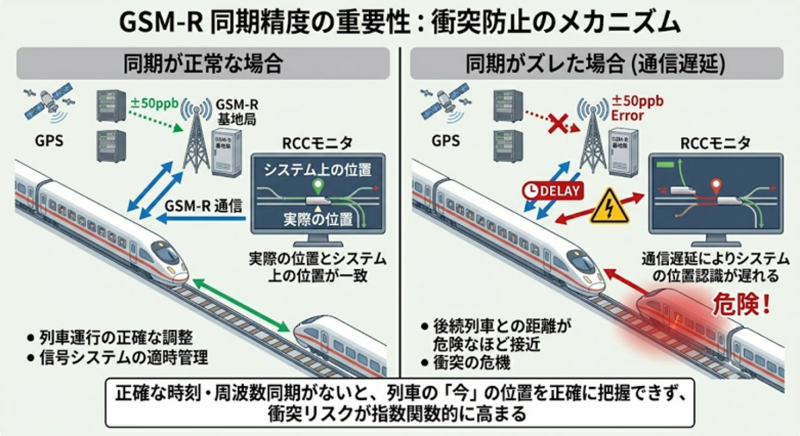

GSM-Rにおける同期の役割
現代の鉄道システムを安全かつスムーズに運行する上で、「同期」は極めて重要な役割を担っています。
時刻や周波数を正確に合わせることは、列車のダイヤ調整や信号システムの制御はもちろん、システム全体の運行効率を高めるために欠かせません。
もし同期が少しでもズレれば、列車同士の衝突をはじめとする重大な事故のリスクが跳ね上がってしまいます。
線路脇の設備から車両内の制御システムまで、あらゆる機器が連携して動けるのは、この同期機能が正常に働いているからです。
正確な同期があるからこそ、列車の定時運行が守られるだけでなく、厳格な安全基準やルールを常に満たした状態での運行が可能になります。

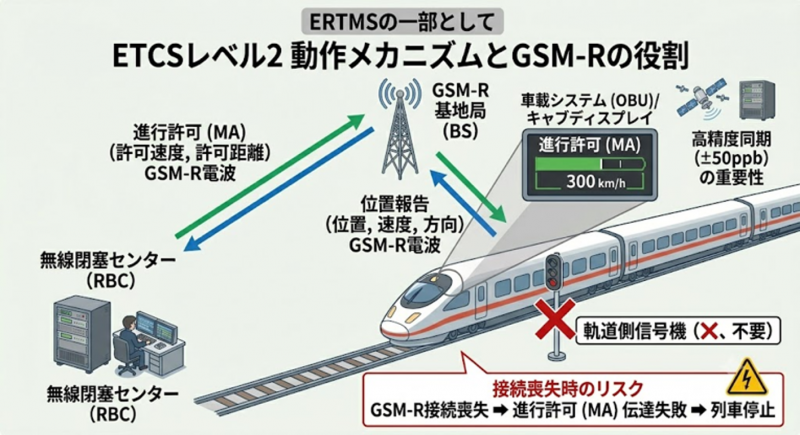

ETCSとERTMS：ヨーロッパ鉄道安全の基盤
ヨーロッパの列車制御システム「ETCS」は、各列車が安全に走行できる最高速度を計算し、次の区間への「進行許可」を出す仕組みです。運転台のモニターに信号情報を表示するだけでなく、速度制限を超過したり、進行許可がないまま進もうとしたりした場合には、車載システムが自動でブレーキなどの制御介入を行います。
とりわけ「ETCSレベル2」では、進行許可や信号、制御情報などをGSM-Rの無線通信を通じて直接運転台に届けます。国際標準規格であるGSM-Rを利用することで、高い安全性を保ちながら、国境を越えて列車がスムーズに相互乗り入れ（インターオペラビリティ）できるのが大きな特徴です。
また、無線で進行許可を直接出す仕組みに完全に依存しているため、線路脇にある従来の物理的な信号機をなくすことが可能になりました。
列車の現在の位置、進行方向、速度といった運行データも、すべてGSM-Rを経由して地上側の無線閉塞センター（RBC）へと送られます。
走行中の列車にはGSM-Rを通じて常に進行許可が送られ続けるため、通信ネットワークが適切に同期され、安定していることが極めて重要です。
万が一通信が途切れてしまうと、ETCSから進行許可を出せなくなり、安全確保のために列車はその場で緊急停止してしまいます。
状況によっては、重大な事故を引き起こすリスクも孕んでいます。
ETCSとGSM-Rは、どちらもヨーロッパ全体の鉄道交通管理システム「ERTMS」を構成する中核的なサブシステムです。
ERTMSは、複数の鉄道システムを一つに統合し、運行管理と安全性を最大限に高めることを目的としています。
これらすべてのシステムが正常に機能するためには、高精度な時刻と周波数の同期が絶対に欠かせません。
正確な同期があって初めて、信号情報がリアルタイムで送受信・処理され、潜在的な危険に対しても即座に対応できるようになります。
ヨーロッパの鉄道に求められる厳しい安全基準は、この精密な同期技術によって根底から支えられているのです。

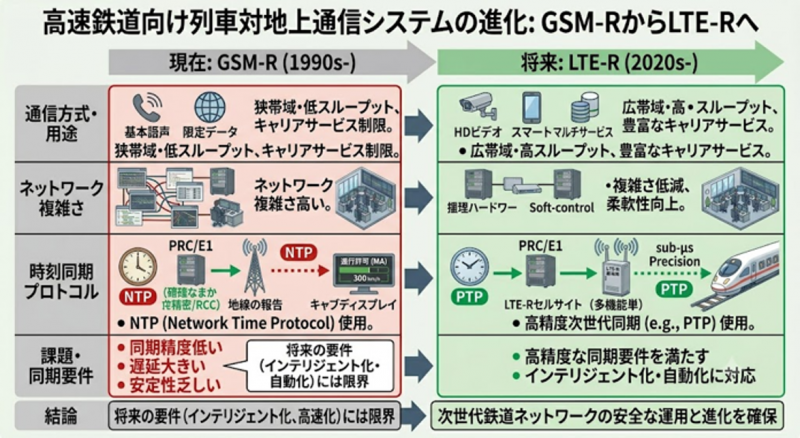

鉄道同期の未来
現在、列車と地上設備を結ぶ通信システムには、主にGSM-Rが利用されています。しかし、GSM-Rは通信帯域が狭くスループット（通信速度）も低いうえ、対応できるサービスが限られています。そのため、高度に自動化・インテリジェント化される将来の高速鉄道の要件を満たすには限界が見えつつあります。そこで今後は、GSM-Rに代わる次世代の高速鉄道向け通信システムとして「LTE-R（Long Term Evolution for Railway）」への移行が進んでいくと予想されます。
LTE-Rを導入することで、ネットワーク構成の大幅なシンプル化が図れるだけでなく、広帯域化によってより多様でリッチな通信サービスが提供可能になります。
LTE-Rにおいても、列車の安全を司る制御コマンドを確実に伝送する重要な役割を担うことになります。
次世代の鉄道ネットワークを安全に運用していく上で、これまで同様に「時刻同期」が極めて重要であることに変わりはありません。
現在、GSM-Rにおける車両と地上間の時刻同期には、一般的にNTP（Network Time Protocol）が用いられています。しかし、NTPには次のような技術的課題があります。
- 同期精度が低い
- 通信遅延が大きい
- データ伝送の安定性に欠ける
このような欠点を抱える従来のNTPでは、将来のLTE-Rシステムに求められる、さらにシビアで高精度な時刻同期の要件をクリアすることは困難視されています。
