【丸文 国内在庫】TE CONNECTIVITY D-SUBコネクタ 109シリーズ（AMPLIMITE）｜即納・小ロット対応

TE　Connectivityが誇る高信頼性グロメット付きD-SubコネクタD-sub 109シリーズを丸文にて在庫販売を開始しました。短納期・小ロット（MOQ割れ）等で対応致しますので、ぜひご利用ください。

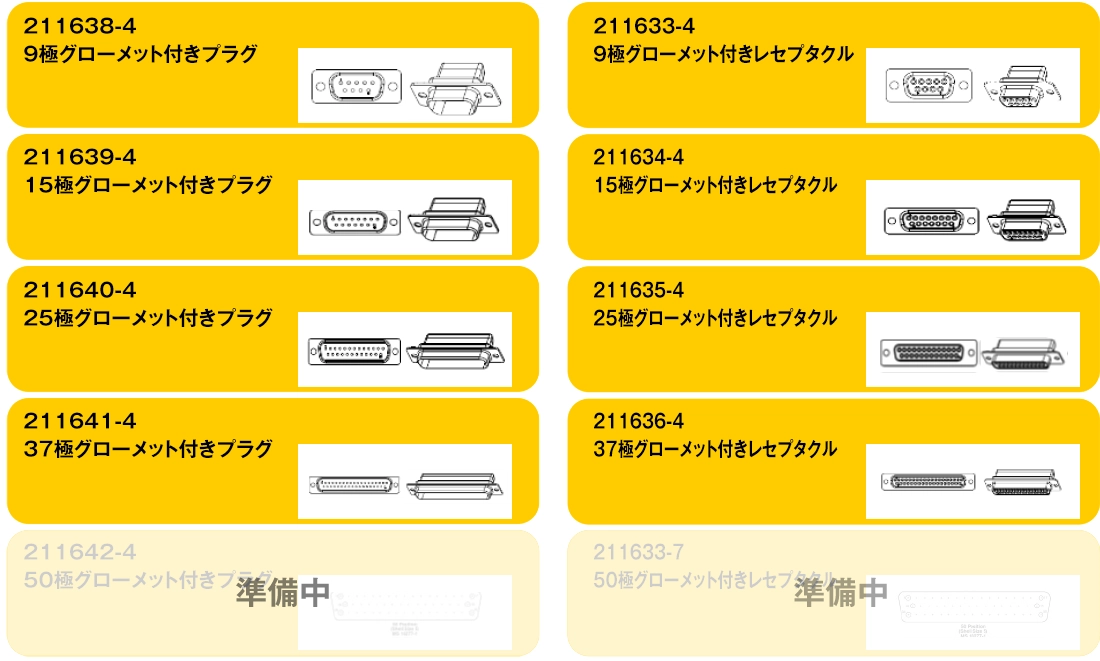

製品名をクリックすると、仕様や特長をご覧いただけ、そこから製品のご購入も可能です。

TE Connectivity（TE）のグロメット付き109シリーズ（密封型「AMPLIMITE Series 109」D-Subコネクタ）は、主に航空宇宙・防衛・産業機器などの過酷な環境向けに設計された高信頼性の角型コネクタです。
主な特徴は、

●高度な環境耐性と防水・防塵性能（IP67適合）

〇三重のシール構造
　・リア（電線挿入部）：高品質なグロメットシールが電線外周をしっかり密閉し、水や塵の侵入を防ぎます。

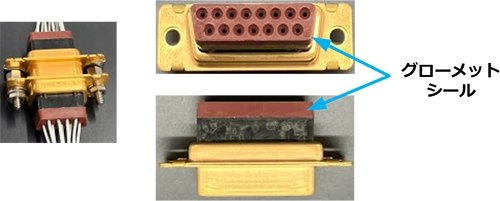

図　グローメットシール

　・フロント（嵌合面）：1ピース構造のインターフェシャルシールを配置
　・内部：コネクタ内部シーラントを併用

〇 浸水テスト済：水深1mでの浸水試験をクリアし、結露や水没・洗浄のリスクがある環境でも安心して使用できます

●標準コンタクト密度（標準密度の109シリーズ）

〇サイズ20コンタクト対応：標準的な密度（Standard-density）配置で、Size 20コンタクトを採用しています
〇 圧着（Crimp）/ リアリリース構造：挿入・取り外しが背面から容易に行えるリアリリースタイプの圧着コンタクト仕様で、結線作業やメンテナンス性が優れています
〇ピンピッチ 2.77 mm（0.109インチ）

●ミリタリー規格準拠と高い信頼性

〇MIL-DTL-24308 準拠：MIL軍用規格に準拠した強靭な設計
〇AS39029 QPLコンタクト対応：信頼性の高い規定コンタクトを使用可能
〇高耐熱・耐薬品性素材：シーリンググロメットには耐油性・耐熱性に優れたフルオロシリコンゴム（Fluorosilicone rubber）などを採用しています

●宇宙・耐環境性能： NASA規格準拠、アウトガス対策済、非磁性、宇宙環境対応、防水、防塵

●優れた互換性とバリエーション標準D-Subとの嵌合互換性：既存の一般的なD-Subコネクタと嵌合できるため、既存システムへの防水化アップグレードが容易です

●特殊仕様：非磁性（Non-magnetic）モデルや、ケーブルの引っ張り負荷を抑えるストレンリリーフ構造を兼ねたグロメット付き仕様も展開されています

1. 航空宇宙・防衛（Aerospace & Defense）

選ばれる理由：

• 気圧差による引き込み現象の防止
  • 高高度での旋回や降下時に発生する急速な気圧・温度変化による「水分吸い込み（結露侵入）」をグロメットが遮断
• 厳しい薬品・油耐性
  • ジェット燃料、エンジンオイル、作動油（スカイドロールなど）の飛散に強い耐候性ゴム素材を採用しています
• MIL規格（MIL-DTL-24308）適合
  • 激しい振動や衝撃下でも物理的破損や導通不良を起こさないミリタリーグレードの堅牢性を持っています

主な用途：

• アビオニクス（航空電子機器）
  • 操縦制御ユニット、飛行管理装置（FMS）、機内通信コンピュータ
• ミリタリー車両・UAV（無人機）
  • 装甲車のC4ISR（指揮統制通信）機器、ドローンの誘導制御ユニット
• 艦艇・海洋防衛
  • 甲板露出部のレーダー、ソナー処理装置、塩害に晒される通信ハーネス

2. 産業機器・FA（Industrial & Factory Automation）

選ばれる理由：

• 切削油・クーラント液・金属粉（切粉）のシャットアウト
  • 一般的なD-Subで発生しやすい切削液侵入による絶縁劣化やショートをグロメットが確実に保護します
• 振動環境下での密閉維持
  • ロボットの関節屈曲や建機の重振動でも、電線に密着したグロメットが隙間を作らずシールドを維持します
  • 水洗い（IP67）耐性：洗浄作業や雨天使用でもコネクタ内部への浸水を防ぎます
• ポッティング加工
  • グロメットがあることにより、ハーネスアセンブリ時のポッティング作業の工期短縮が可能です

主な用途

• 工作機械（NC旋盤・マシニングセンタ）
  • 機内配線、エンコーダ、制御盤外出しシリアル通信ポート
• 産業用ロボット
  • 関節部〜末端（エンドエフェクタ）間の信号・電源供給ライン
• 屋外搬送機（AGV/AMR）・建設機械
  • 車外カメラ、センサー、モニタリングシステムの外部接続部

3. 医療機器・測定器（Medical & Test/Measurement）

選ばれる理由：

• 消毒液・液体の拭き取り（wipe-down）保護
  • 医療現場で行われる薬品消毒や水漏れによる端子腐蝕・ショートを未然に防止します
• 結露・高湿度下での高精度計測
  • 測定器の環境テスト時に生じる結露から接点を守り、データノイズの発生を防ぎます
• 磁界影響の回避
  • オプションの非磁性（Non-magnetic）仕様を選択することで、MRIの強磁界下でもノイズや画像の歪みを発生させません

主な用途：

• 大型画像診断装置（MRI・CT）
  • ガントリー（架台）〜制御盤間の高速信号伝送（非磁性モデルも活躍）
• 手術室・透析関連機器
  • 患者モニタ、輸液ポンプ、液体ライン周りのインターフェース
• 屋外用計測器・自動試験装置（ATE）
  • フィールド用アナライザ、恒温恒湿槽を通る環境テストハーネス

4. 車載・シリアル通信機器（Automotive & Serial Communication）

選ばれる理由：

• 洗車・降雨・道路からの泥水防護
  • 車体下部や露出部に設置されたシリアル通信用D-Subでも、水深1m・30分水没（IP67）に耐える水密性を発揮します
• 標準D-Subとの嵌合互換性
  • 相手方が通常のD-Subであっても（インターフェシャルシール等により）水密・防塵性を維持したまま簡単に防水アップグレードが可能です
• 確実な結線信頼性
  • リアリリース式圧着（Crimp）コンタクトの採用により、車載の激しい振動環境でも電線抜けを起こさず安定して機能します

主な用途：

• 特装車・大型商用車（バス・トラック）
  • 車載ECU、テレマティクスユニット、車両診断（OBD/CAN/RS-232C等）ポート
• 実車テスト用データロガー
  • 極寒地・酷暑地での走航試験時に各種センサーを接続するインターフェース
    ●屋外シリアル通信ネットワーク
• 遠隔制御ボックス、屋外テレコムゲートウェイの通信インターフェース

コネクタは、ラック・アンド・パネル用途に適しています。プラグをパネルに、レセプタクルをラックに取り付けることを推奨します。寸法に関しては、製品のデータシート（ENG_CS_1308940_Sec8_amplimite_0118）を参照してください。

ENG_CS_1308940_Sec8_amplimite_0118

D-sub109コネクタには、コンタクト（ピン,ソケット）が取り付けられていません。別途ご用意ください。また、取り付けに関しては、TE社のアプリケーションノートENG_SS_114-40030_Dをご参照してください。

アプリケーションノートENG_SS_114-40030_D
