Druck｜ハンドヘルド デジタル圧力インジケータ / 圧力マノメータ / 温度インジケータ DPI 705Eシリーズ

【目次】

製品概要

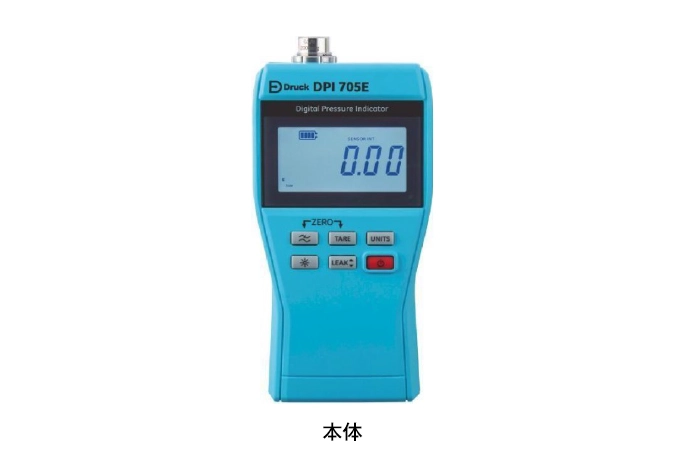

Druck DPI 705Eシリーズは、プラント保守・計装メンテナンス・現場校正作業を行う技術者のために開発された、高精度かつ高耐久なハンドヘルド型デジタル圧力インジケータです。電源投入後すぐに高精度測定が可能なウォームアップフリー設計と、-10℃〜+50℃の広温度範囲で最高0.05% FS（1年間）の総合確度を両立し、測定待機時間の削減と高い信頼性を提供します。内蔵センサーに加え、プラグ＆プレイ対応のリモート圧力センサー（PM 700E）や測温抵抗体プローブ（RTD-INTERFACE）を本体1台で柔軟に交換・測定できるため、多種多様な測定対象や狭小・危険箇所の計測課題をスマートに解決します。

基本情報

メーカー名：Druck 【クレーンジャパン株式会社 (旧ベーカーヒューズ / 旧GEセンシング )】

製品シリーズ名 ：DPI 705E シリーズ
製品カテゴリ：デジタル圧力インジケータ / 温度インジケータ
測定対象：気体および液体（圧力レンジ・接液部材質に依存）、温度（RTDプローブ接続時）
保護等級 IP54（防塵・防滴）
耐衝撃・振動性 ： MIL-PRF-28800F クラスII機器準拠、-20℃環境下での1m落下試験適合
電源： 単3乾電池 × 4本（アルカリ、リチウム、Ni-Cd、Ni-MH対応）
連続稼働時間 ：約48時間（1日8時間使用で約6日間）
外形寸法/重量 ：長さ 200 mm × 幅 95 mm × 奥行 43 mm / 最大 563 g
安全規格：CEマーク、RCM
付属品：ドキュメント | ユーザーガイド、検査成績書（標準付属）

製品仕様

• 豊富な圧力レンジ展開：±25 mbar 〜 1,400 bar（±2.5 kPa 〜 140 MPa）にわたる41種類のレンジ構成
• 高い総合確度（1年間保証）：最高 0.05% FS（標準：0.1% FS、高精度：0.05% FS、プレミアム：0.025% FS）
  • -10℃ 〜 +50℃の広温度範囲における非直線性・ヒステリシス・繰り返し性（NLH&R）、1年間の経時ドリフト、標準器の不確かさをすべて含む
• ウォームアップ時間ゼロ：電源投入直後から安定した高精度測定を開始可能
• プラグ＆プレイ外部センサー拡張：リモート圧力センサー（PM 700E）および温度インターフェース（RTD-INTERFACE / PT100プローブ）を自動認識
• 充実した現場測定・演算機能：
  • カウントダウンタイマー付き自動リークテスト機能（1分、3分、5分）
  • 風袋引き機能（TARE：0〜100% FS任意オフセット）
  • ゼロ点補正機能（ZERO：ゲージ圧および差圧）
  • デジタル平滑フィルタ機能（直近10回の移動平均表示）
  • 最大値 / 最小値ホールド機能（ピークホールド）
  • 設定可能な高圧 / 低圧アラーム（視覚点滅およびブザー音）
• 視認性に優れた大型ディスプレイ：LCD文字高16 mm、フル5桁表示（±99999）、高コントラスト・バックライト搭載
• 圧力単位対応：mbar, bar, Pa, hPa, kPa, MPa
• 柔軟な配管接続：P1ポート G1/8メス（直接溶接）、各種変換アダプター（G1/4、1/8 NPT、1/4 NPT、クイックフィット、高圧用9/16-18 UNF）

●圧力レンジ表

DPI 705Eシリーズは、内蔵センサーモデルおよびプラグ＆プレイ対応の外部リモ
ートセンサー（PM 700E）から選択可能です。代表的な圧力レンジと仕様比較は以下の通りです。

●負圧校正オプション (OP1) 仕様表（ゲージセンサー）

※注記：すべての差圧センサー（L）は、FS相当の負圧まで校正されます（ただし最大 -100 kPaまで）。

●オプション 温度測定モジュール

主な特長

特長1: プラグ＆プレイ対応リモートセンサーによる測定資産の最適化と高い現場適応力

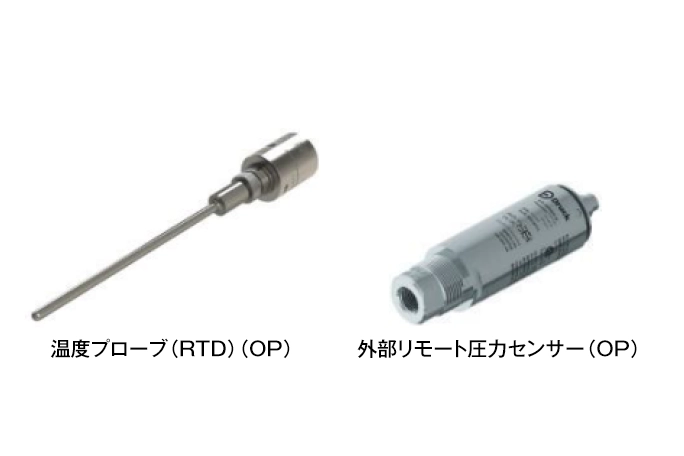

DPI 705Eは、本体右側の専用コネクターに外部リモート圧力センサー「PM 700E」や温度インターフェース「RTD-INTERFACE」を接続するだけで、自動認識して即座に測定を行えるプラグ＆プレイ機能を搭載しています。各外部センサーは独自の校正データを内部メモリに保持しているため、インジケータ本体と組み合わせを変えても再校正を行う必要がありません。接続ケーブルは最大10本（標準付属ケーブル長2.9 m）まで直列延長が可能です。
利点: レンジごとに複数の高額なインジケータ本体を買い揃える必要がなく、手元の本体1台に対して必要な圧力レンジのPM 700Eを揃えるだけで運用できるため、設備導入コストを大幅に抑制できます。また、配管が入り組んだ狭所や高所、危険箇所など、ハンドヘルド本体を直接持ち込めない環境でも、ケーブル延長によって安全な手元位置から確実に測定値をモニタリングできます。

特長2: 現場作業の待機時間をゼロにするウォームアップフリーとMIL規格適合の高耐久ボディ

電源をオンにした瞬間から規定確度での測定が可能な「ウォームアップフリー」設計を採用。さらに、耐衝撃・防滴構造として保護等級IP54に準拠し、米国軍用規格「MIL-PRF-28800F クラスII機器」に準拠した-20℃環境下での1m落下試験にも適合するタフネスボディを備えています。本体背面には作業台や配管パイプへ容易に設置できる一体型スタンドおよび吊り下げ用ハンガーを標準装備しています。
利点: 電源投入後のアイドリング時間や温度平衡待ちが一切発生しないため、プラントの日常点検や緊急トラブルシューティング時に現場到着後ただちに計測を開始できます。また、粉塵や水滴が飛散する過酷な製造現場や屋外プラントでも機器破損のリスクを低減し、計測器トラブルに伴う作業遅延やダウンタイムの発生を防止します。

特長3: 配管気密性や漏れを定量評価するタイマー付きリークテストおよび多彩な現場演算機能

本体キー操作により、1分、3分、5分間のカウントダウンタイマーによる自動リークテストを実行可能です。設定時間経過後、圧力または温度の分あたり変化量（リーク率）を自動算出して画面に表示します。さらに、直近10回分の移動平均を表示して脈動ノイズを低減する「平滑フィルタ機能」、最大値・最小値を保持する「ピークホールド機能」、任意基準値をゼロ化する「風袋引き（TARE）機能」を独立キーで直感的に呼び出せます。
利点: 配管施工時や圧力容器・空圧機器の気密検査において、ストップウォッチを用いた手動計測や差圧計算を行う工数を完全に削減できます。人的ミスによる記録ブレを排除し、再現性の高い検査ログの取得と、迅速な合否判定を可能にします。

特長4: -10℃〜+50℃の過酷な実使用環境下でも1年間保証される総合確度と校正管理機能

一般的な圧力計が「規定基準温度（例：20℃前後）」における静的確度のみを規定しているのに対し、DPI 705Eシリーズは-10℃〜+50℃の全動作温度範囲にわたり、非直線性・ヒステリシス・繰り返し性（NLH&R）だけでなく「1年間の経時ドリフト」および「標準器の不確かさ」を含んだ「総合確度」として最高0.05% FS（プレミアム仕様では0.025% FS）を保証しています。また、次回の校正期限までの残り日数を電源投入時や設定メニューから日数カウントダウン表示で即座に確認できます。
利点: 冬場の寒冷地や夏場の高温プラント環境でも温度補正計算を意識することなく、信頼性の高い測定データを取得できます。さらに、1年間のドリフト込みの確度保証と校正カウントダウン表示により、ISO/IATFなどの品質マネジメントシステムに準拠した校正管理周期を厳格に維持でき、計測器の校正切れによる測定トラブルを未然に防止します。

アプリケーション例

DPI 705Eシリーズは、その高い可搬性と信頼性により、以下のようなクリティカルな保守・試験業務において威力を発揮します。

• フィールドでの圧力トランスミッタ・スイッチの定期校正
  • Druck製のハンドヘルドポンプ（空気圧ポンプPV210/PV211、液圧ポンプPV212）と組み合わせることで、電源のない屋外現場でも即座に高精度なポータブル校正システムを構築できます。DPI 705Eをマスタゲージとし、ハンドポンプで加圧・減圧しながら微調整を行うことで、低コストかつ高信頼なループテストやキャリブレーションを実現します。
• ガス配管・空調ダクト・気密容器の漏れ検査
  • 内蔵のリークテスト機能を使用し、所定時間（1〜5分）における圧力降下率（例：mbar/min）を自動算出します。目視での指針読み取りやストップウォッチによる手動計測で生じる誤差を排除し、配管施工時や定期自主検査における気密性評価の工数を大幅に短縮します。
• クリーンルームやフィルタ前後の微差圧管理
  • 2.5 kPa〜70 kPaの微差圧レンジ（型番末尾L）を選択することで、HVAC（空調設備）やHEPAフィルタの目詰まり検出、半導体・製薬クリーンルームの差圧監視を高い分解能で行えます。差圧ポートには標準で外径4mmチューブ用のLegrisクイックフィットアダプタが装備されており、ワンタッチで測定チューブを脱着可能です。
• 危険場所・防爆エリアにおける設備診断（DPI 705E-IS）
  • ATEX、IECEx等の海外防爆認証を取得した本質安全防爆モデル（黄色ケース）を選択することで、石油化学プラントやオフショア設備、ガス充填施設などのゾーン0（Ex ia IIC T4 Ga）危険場所へ持ち込んでの安全な計測・保守点検が可能です（※日本国内での防爆認証取得状況については弊社窓口までご確認ください）

よくある質問（FAQ）

Q1. DPI705Eとはどのような製品ですか？

A. Druck（ドラック）のDPI705Eは、片手で簡単に操作できるコンパクトで堅牢なハンドヘルド型の高精度デジタル圧力指示計です。日常の試運転、定期メンテナンス、システムのトラブルシューティングなどの現場測定に最適です。

Q2. 測定できる圧力の範囲と圧力タイプ（種類）を教えてください。

A.

• 測定範囲（レンジ）： 2.5 kPa 〜 140 MPaの広い範囲から選択可能です。
• 圧力タイプ： ゲージ圧、絶対圧、差圧の各タイプに対応する内部センサーモデルがラインアップされています。

Q3. 測定精度はどのくらいですか？

A.全温度範囲（-10°C 〜 +50°C）において、1年間の長期安定性を含めた総合精度が保証されています。

• 標準精度モデル： ±0.1% FS
• 高精度モデル： ±0.05% FS

Q4. どのような機能が搭載されていますか？

A.現場作業を効率化する以下の便利な機能を標準搭載しています。

• リークテスト機能： 定められた時間内の圧力変動（リーク量）を自動測定。
• 風袋引き（Tare / ゼロ点調整）： 現在の測定値をゼロにセットし、相対的な圧力を表示。
• 最大値 / 最小値（MAX / MIN）表示： 測定中のピーク値を記録・表示。
• フィルタ機能： 圧力が激しく変動する環境下で表示を安定させるノイズ除去機能。
• バックライト付き大型液晶： 視認性の高いハイコントラストディスプレイ（文字高16mm）。

Q5. リモート（外部）センサーや温度センサーは接続できますか？

A. はい、プラグ＆プレイ対応のオプションセンサーを接続して機能を拡張できます。

• PM700E リモート圧力センサー： 本体とは別に外部圧力センサーを接続することで、1台で複数の圧力レンジに対応できます。各センサー自身が校正データを保持しているため、本体側の再設定は不要です。
• RTD（測温抵抗体）温度センサー： オプションの温度プローブを接続することで、圧力だけでなく高精度な温度測定インジケータとしても利用できます。

Q6. 屋外やタフな現場環境に耐えられますか？

A.衝撃吸収性に優れた堅牢なケースを採用しており、過酷な現場測定に耐えられる構造です。

• 保護等級： IP54（防塵・防滴構造）
• 耐衝撃性： 1mの落下試験にクリア（MIL規格準拠）

Q7. どのような測定媒体（流体）に対応していますか？

A. 接液部にステンレス鋼やハステロイ（モデル・レンジによる）を使用しており、非腐食性ガスおよび液体（水、油など）に広く対応します。

Q8. 校正時期の管理機能はありますか？

A.はい。次回の校正期限までのカウントダウン表示機能や、校正履歴の記録機能を本体に備えており、トレーサビリティの維持・品質管理を容易に行えます。

Q9. 手動圧力ポンプなどのアクセサリーと組み合わせて使えますか？

A. はい。Druck製の手動空圧ポンプ（PV210 / PV211など）や液圧ポンプ（PV212など）と組み合わせて使用することで、現場での校正作業・圧力発生チェックをポータブルに行うことが可能です。
