Allegro MicroSystems ｜ 3DMAG™ 3D磁気式ポジション・センサーのご紹介

Allegro MicroSystems社(以下Allegro社)が取り扱っている磁気センサーに分類される3DMAG™ 3D磁気式ポジション・センサーについてご紹介します。

資料請求

商品基礎情報

3D磁気式ポジション・センサーとは？

3DMAG™ 3D磁気式ポジション・センサーには、磁石と組み合わせて、X、Y平面を検知する平面ホール技術とZ平面を検知する垂直ホール技術が統合されており、堅牢で高性能な3軸磁界測定を、単一のICで実現します。

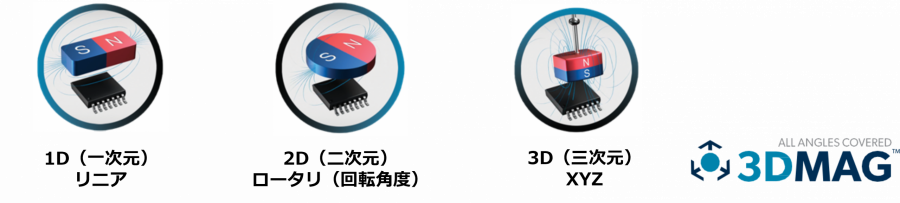

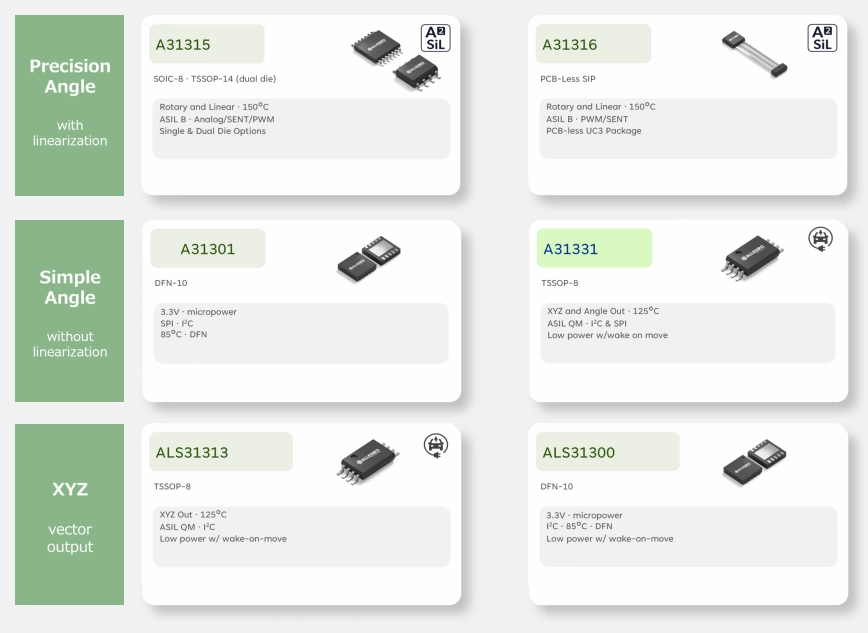

3DMAG™製品のセンシング形態には、1D（一次元）リニア、2D(二次元)ロータリ（回転角度）、3D（三次元）XYZがあります。

そのリニア／ロータリ／XYZの出力は、デバイスにより、アナログ電圧、PWMデューティや、SENT/I2C/SPIなどのシリアル通信で得られます。

3D磁気式ポジション・センサーの特長

下記の特長を持ち、センシング方式もその出力方式も選べます

幅広い非接触位置検知

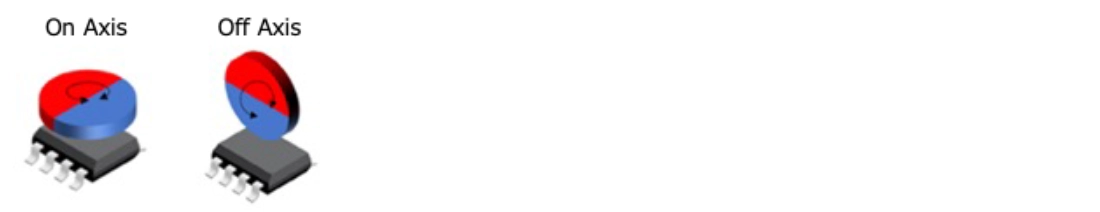

- 軸上（On Axis）および軸外（Off Axis）回転（最大360°）
- リニアストローク／リニアスライダ
- 複雑な3Dモーションとジョイスティック位置
柔軟なアーキテクチャと信号処理により、システム統合とパフォーマンスの最適化が容易

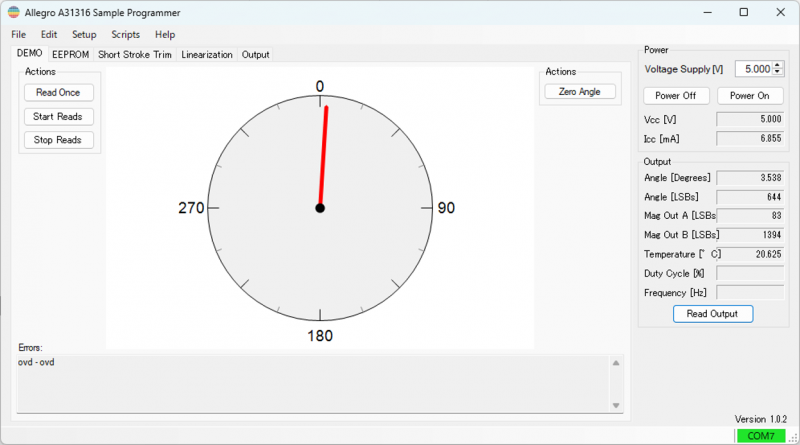

あらゆるインターフェースオプション（アナログ電圧、PWMデューティ、 SENT/I2C／SPI）に対応した低電圧、アプリケーション内EEPROMプログラミング
安全性が重要なアプリケーション向けにISO 26262に準拠
Automotive Q-100認定　ALS31313、A31315、A31316）

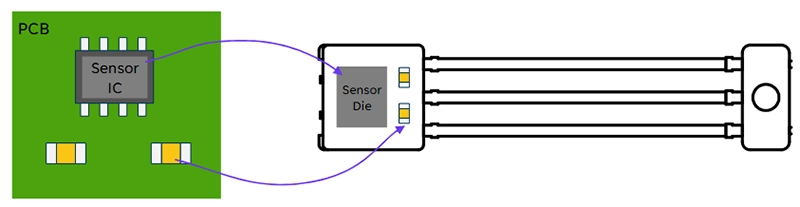

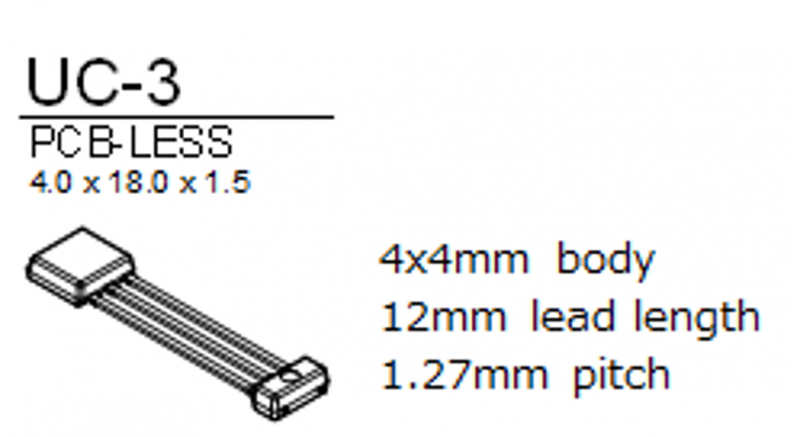

省スペースでコスト効率の高いソリューション
補正機能：磁石および残留センサー誤差の補正に22点のフレキシブルキャリブレーションポイント、または33点の固定キャリブレーションポイントを設定可能
ビニングモード：設定したある角度範囲で、固定値（アナログ出力、PWMデューティやSENT）を出力することが可能

Allegro社の3DMAG™　3D磁気式ポジション・センサーはどんな所で使われるのか？

車載だけでなく、産業機器、民生機器などの様々なアプリケーションで使用されています。

産業機器

ロボット工学および産業用クレーン
ジョイスティックおよびバルブポジショニング
農業機械
レクリエーション用車両および二輪車
住宅およびビルオートメーション

民生機器

ゲームおよびバーチャルリアリティコントローラ
カメラジンバル
ロボット工学
ドローンおよび無人航空機（UAV）

車載機器

先進運転支援システム（ADAS）
- ステアリング角度センサー
- ブレーキシステム
従来型パワートレインシステム
- スロットルおよびバルブ位置
- トランスミッションおよび可変バルブアクチュエータセンサー
安全性、快適性、利便性
- ペダル（アクセル、ブレーキ、クラッチ）
- シフタ（PRNDL）位置
- ステアリングコラムコントロールおよびヒューマンマシンインターフェース

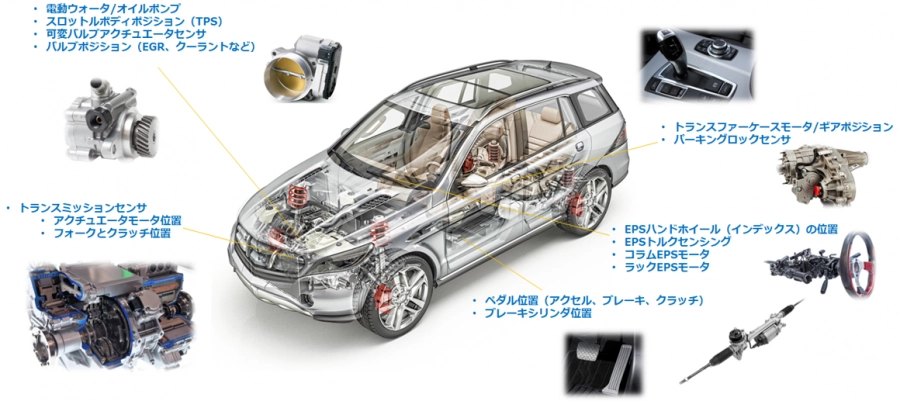

車載機器での使用例

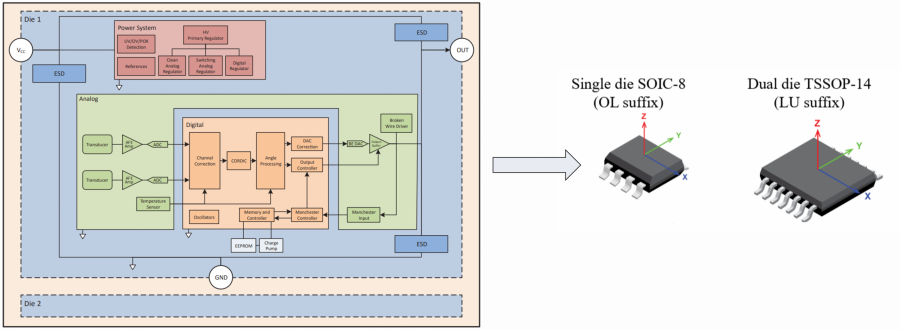

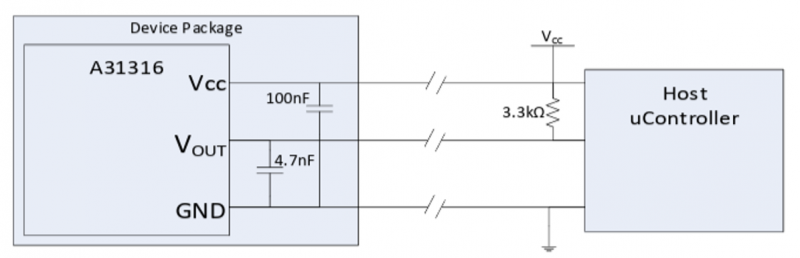

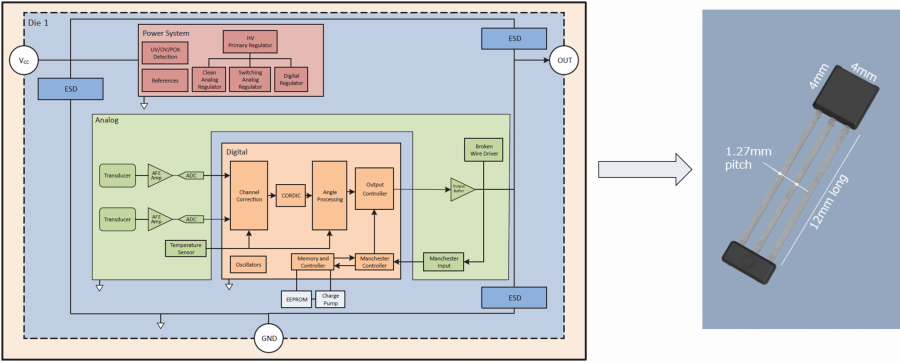

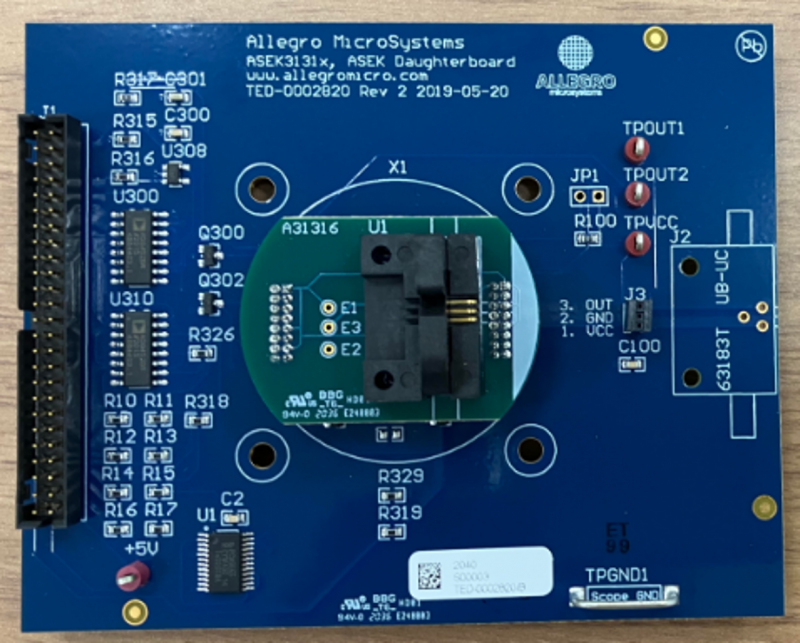

A31315　高精度　磁気式リニア・ロータリポジションセンサー

特長

近傍の磁石の直線運動または回転運動を測定可能

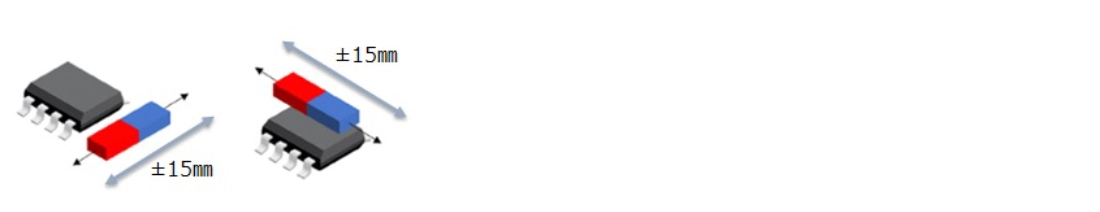

リニア（直線）運動

ロータリ（回転）運動

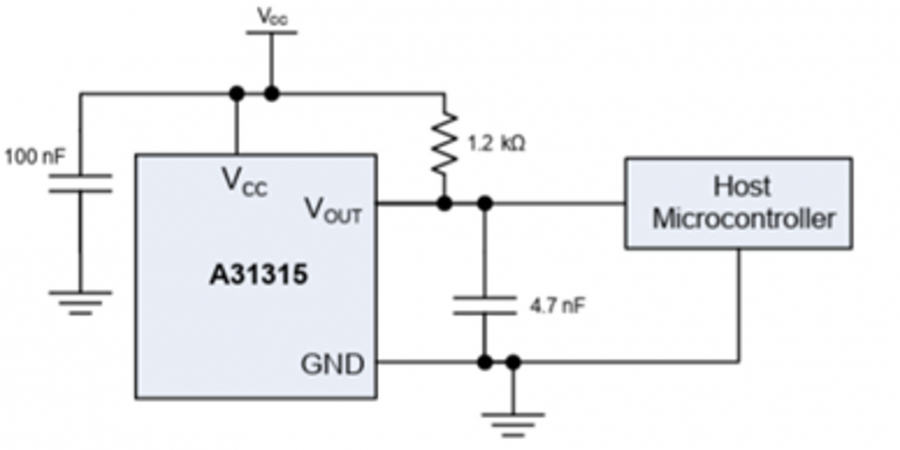

高速SENT、PWM、またはレシオメトリックアナログインターフェースを介して、計算された位置を出力
オンボードの線形化機能により、磁石の構成に応じて、0～360度の回転範囲または30mmの直線運動の範囲で出力設定可能

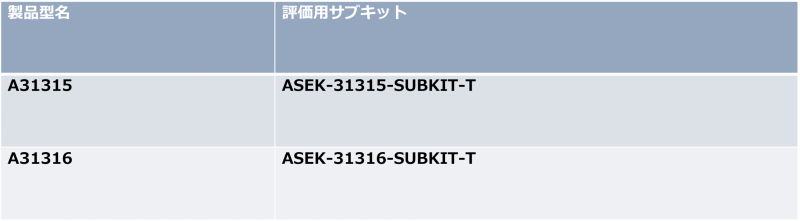

主なスペック

動作電圧：4.5～5.5V
動作温度範囲：-40～150℃
磁石および残留センサー誤差の補正に、22点のフレキシブルキャリブレーションポイントまたは33点の固定キャリブレーションポイントを利用可能。
パッケージとASIL　SOIC-8：シングルダイ構成でASIL B、TSSOP14：デュアルダイ構成ではISO 26262準拠のASIL D。
