MPSmart スタートガイド(2/3)


MPSmartを使用したシミュレーション
MPSmartでシミュレーションを実行します。

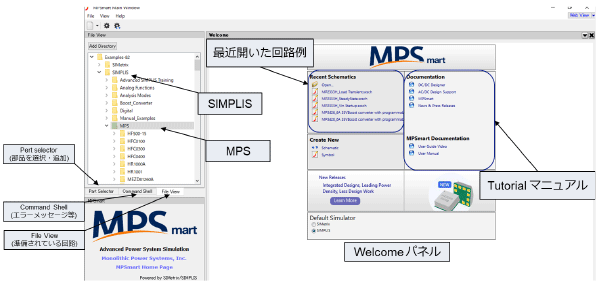

- デスクトップ上のMPSmartのショートカットアイコンをクリックすると、中央にWelcomeパネル、左にFile Viewが開きます。
- File ViewのウィンドウからExamples 82→SIMPLIS→MPSの順にフォルダを開き、すでに準備されたMPS製品シミュレーション回路を開きます。
解析するICを選択

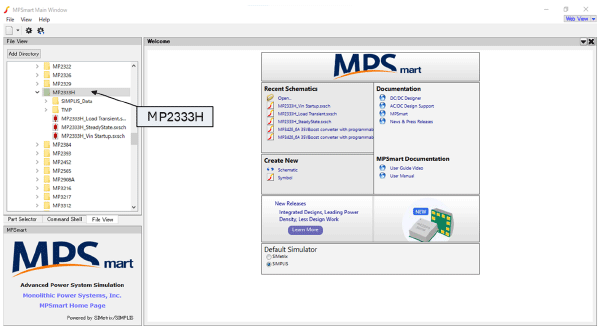

- 今回はMP2333Hで立ち上がり特性のシミュレーションを確認します。
- MP2333Hは4.2〜18V入力 3A COT制御 PWM固定で広くご使用されている降圧コンバータです。
立ち上がり特性のシミュレーション

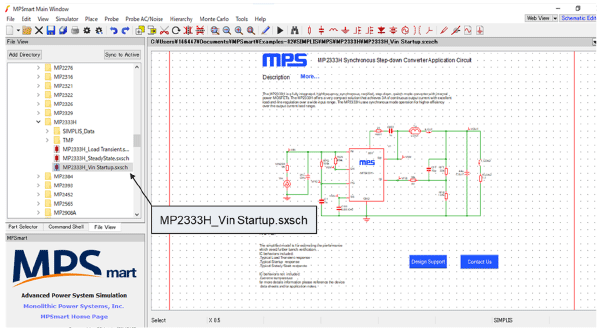

- 立ち上がり特性を見るために、[MP2333H_Vin Startup.sxsch]のレイアウト記述を開きます。
- マウスで左ダブルクリックすると、立ち上がり特性をシミュレーションするための回路図が表示されます。
電圧源の設定変更

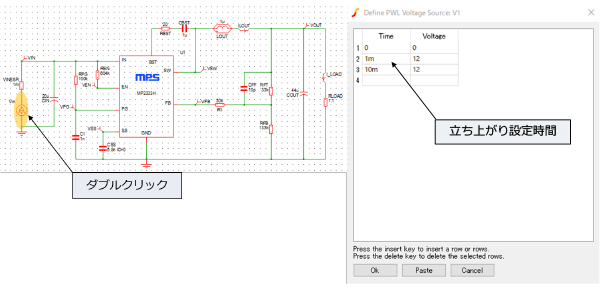

- 回路図の電圧源をダブルクリックし入力電圧の立ち上がり時間、電圧を設定します。
- [2]が立ち上がり時間の設定のため、入力電圧の立ち上げ時間の仕様が分かればその時間を設定します。
- 今回は入力電圧の立ち上がり時間を1msに設定します。
シミュレーション条件の設定変更

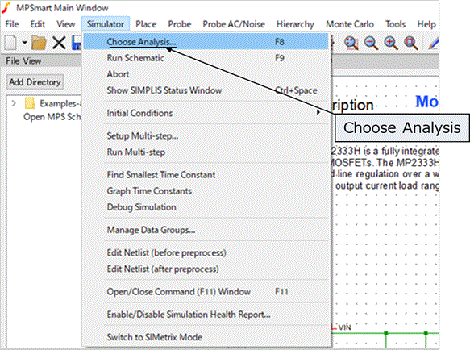

- メニューバーの[Simulator]→[Choose Analysis]を選択します。

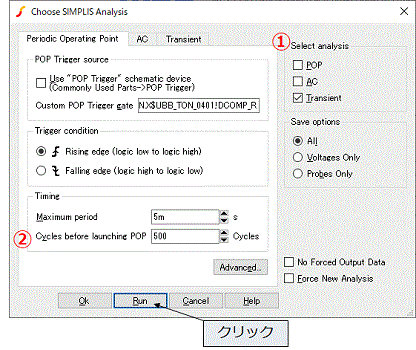

- 下記設定に変更します。
①Select analysis
立ち上がり波形を確認する場合には[Transient]を選択します。
②Cycles before launching POP
サイクル数を増やすとより正確にシミュレーションができますが、時間がかかるため、[500]に設定します。
変更した後、Runをクリックします。

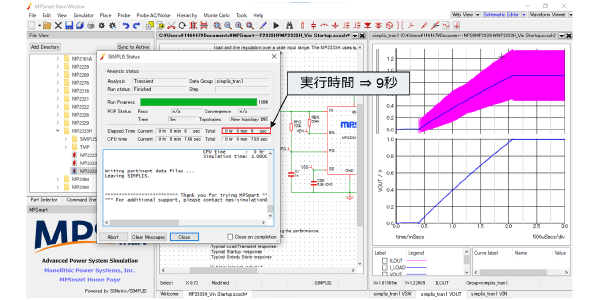

画面右側にシミュレーション結果が表示されます。
- RunしたらSIMPLIS Statusウインドウが途中で表示されて9秒で右側に波形が表示されシミュレーションは終了です。
- SPICEだと約4分のオーダですが、わずか9秒で完了する高速な解析ツールだと分かります。
- 画面に表示されている波形は1種類ですが、それ以外にも2つの波形がシミュレーションしています。シミュレーション結果のウィンドウは自由に動かすことができます。
- ここまで確認できたらMPSmartの起動からシミュレーションまでは終了です。
