ModusToolbox™を使おう [サンプルコード使用手順編]
ModusToolbox™を初めて使用する組込ソフトウェア技術者に ModusToolbox™の基本的な機能の使用方法を説明します。
今回は、 ModusToolbox™に用意されているサンプルコードを用いてプロジェクトを作成する方法を説明します。
サンプルコードの使用方法
ModusToolbox™の新規プロジェクト作成からサンプルコードをインストールすることができます。
※インターネット接続環境がないとサンプルコードの検索やインストールを行うことができません。
以下に手順を説明します。
新規プロジェクトの作成

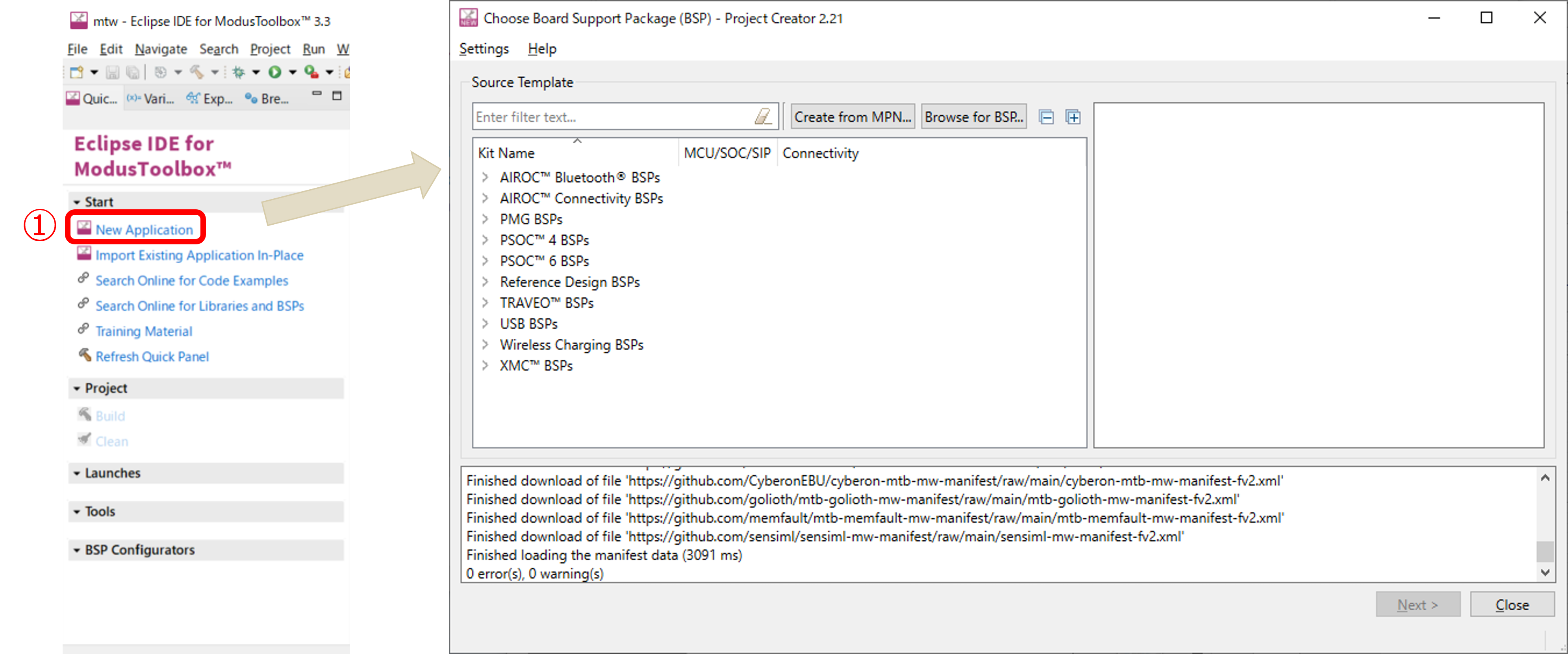

① ModusToolbox™のクイックパネルからNew Applicationを選択して、Project Creatorを起動します。
使用するデバイスの選択
今回は、評価ボード(CY8CKIT-062-BLE)によるサンプルコードを使用する方法を例として説明します。
評価ボードは、PSoC™ 6 (CY8C6347BZI-BLD53) が搭載されています。

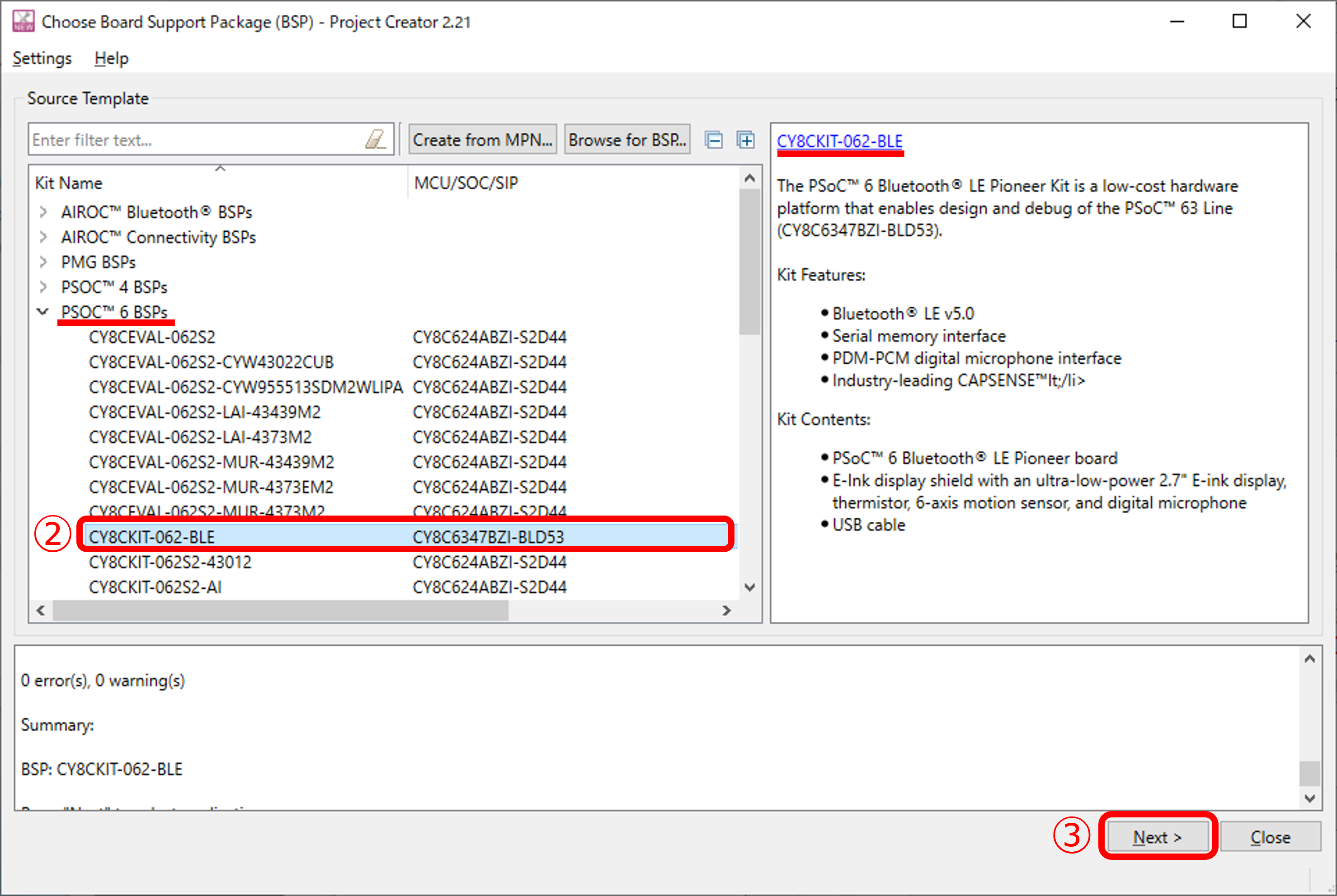

②起動したProject Creator でPSoC™ 6 BSPs より CY8CKIT-062-BLEを選択します。
③Next>を選択します。
サンプルコードの選択
サンプルコードは数多くありますので、利用したいサンプルを検索して利用します。
サンプルコードの検索
この画面でサンプルコードを検索することができます。

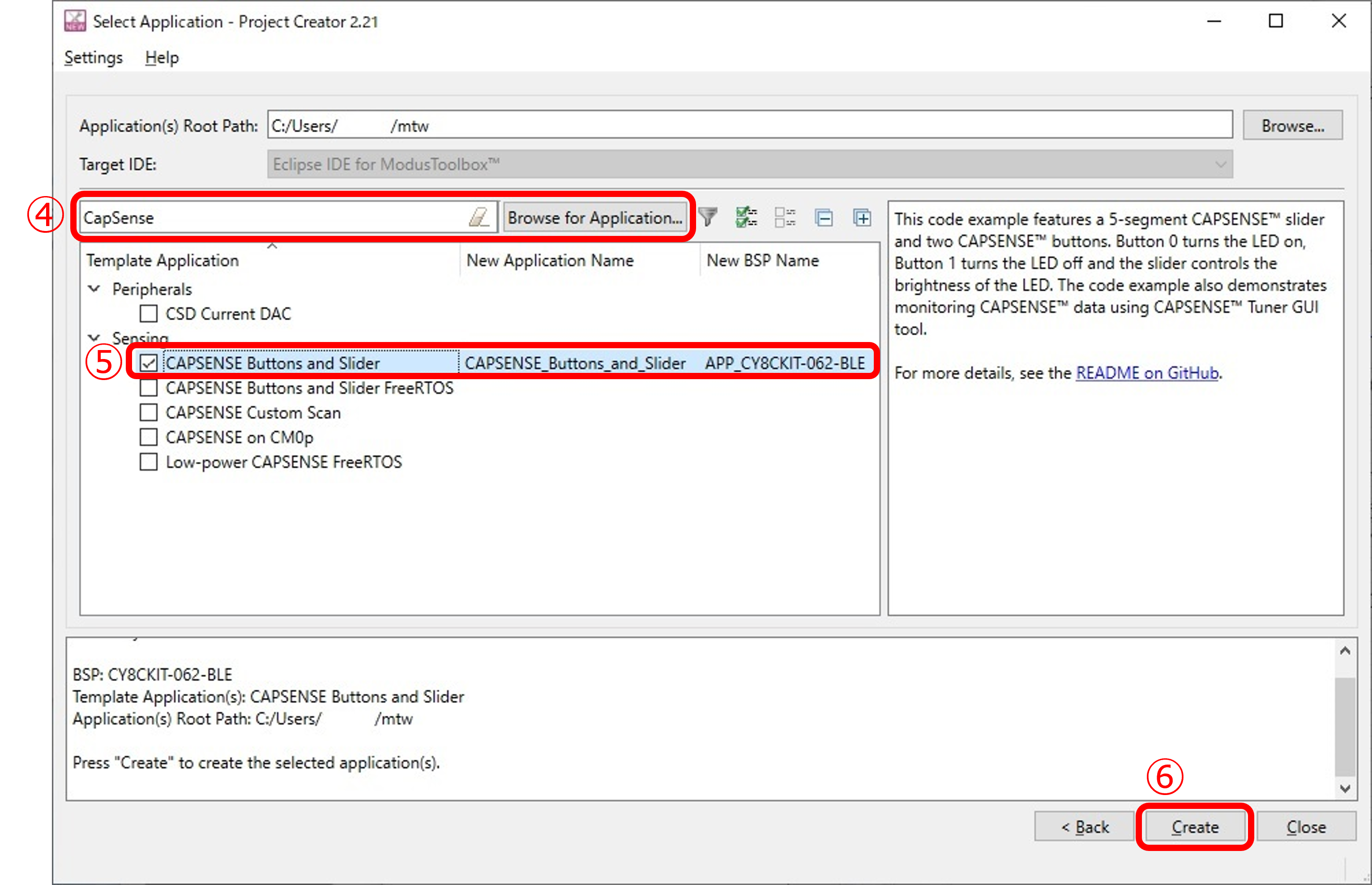

④使用したい機能のキーワードを入力します。
(入力例： CapSense)
⑤表⽰するサンプルコードの中から、使⽤するコードを選択します。
(例：CapSense Buttons and Slider)
⑥Create を選択するとサンプルコードがインストールされます。
関連したドキュメントの表示

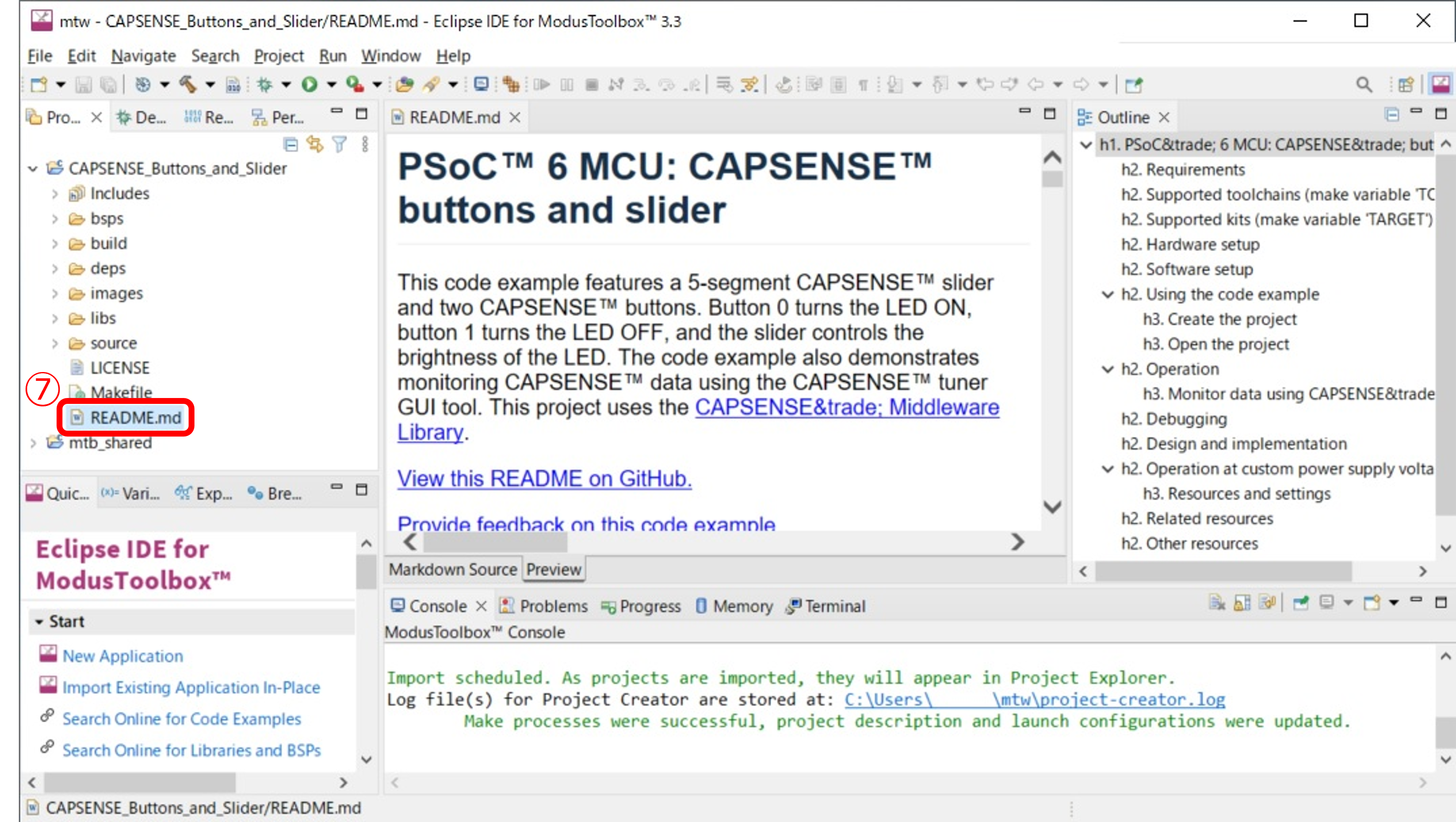

⑦README.md を選択するとサンプルコードのドキュメントを閲覧することができます。
サンプルコードのビルド
コードのビルド

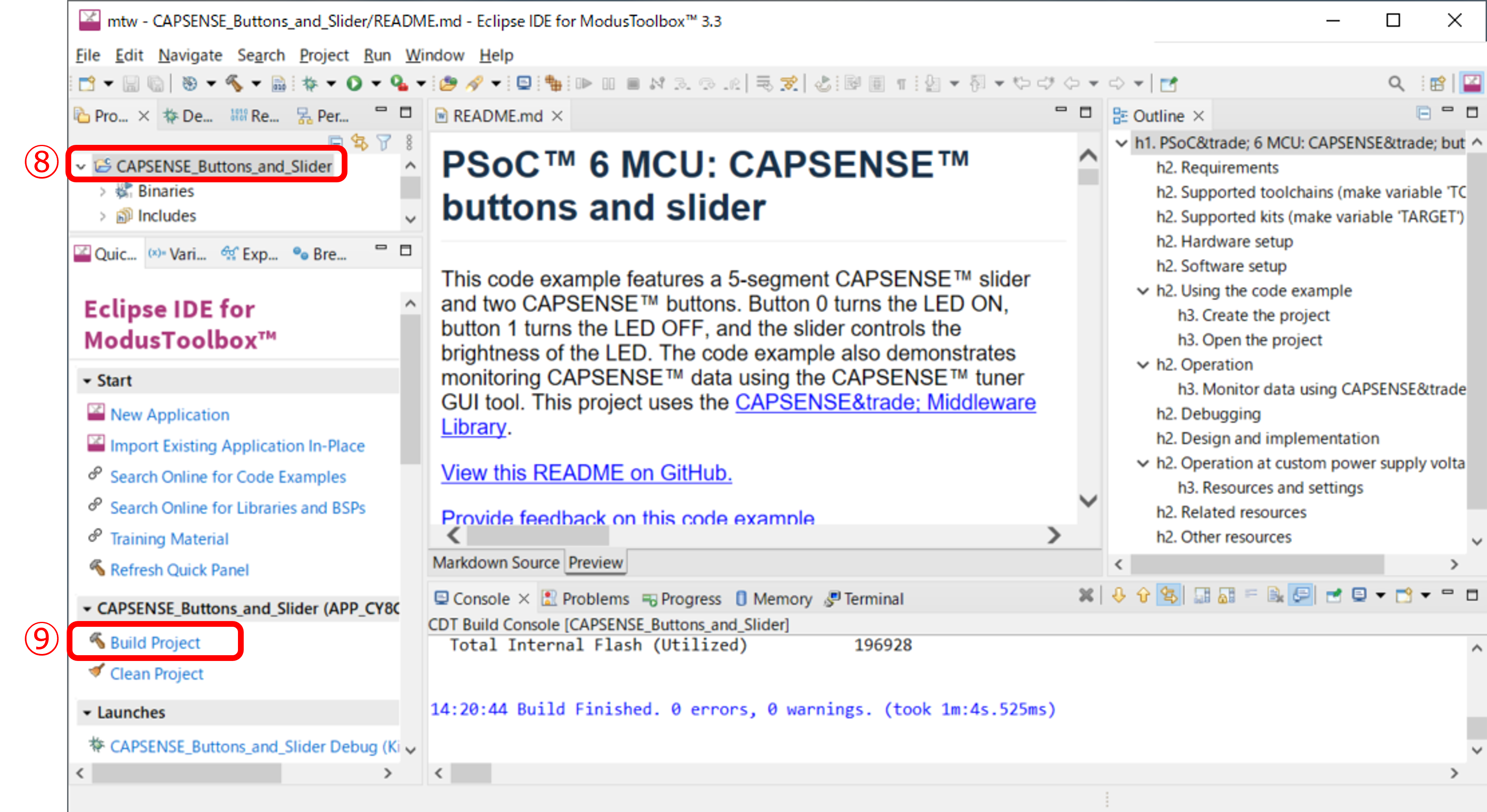

Project Explorer の ⑧ CAPSENSE_Bottons_and_Slider を選択し、クイックパネルにある ⑨ Build Project をクリックします。
クリックすると、ビルドが開始されます。
担当エンジニアからの一言
今回は、サンプルコードの使用する方法を説明しました。
サンプルコードは、各種用意されており、簡単に動作確認ができます。
その他すべての名称は、それぞれの所有者に帰属します。
