Analog Devices USB Power Delivery ソリューション（2/3）

初心者でも扱い易いUSB PD電源ソリューションをご紹介します。

USB PD 電源

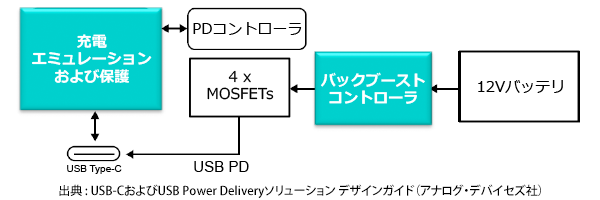

• 下図は代表的な給電用USB PDシステムを示しています。このシステムでは、バックブーストコントローラによってUSB PDに対応した電力を生成します。
• USB PDの出力電圧は5V～20Vの範囲で、5V、9V、15V、20Vに切り替わる可能性があります。
• 電圧レギュレータで出力電圧V_BUSを供給するために、バックブーストコントローラを使用します。
• アナログ・デバイセズ社では、USB PD用電源ICとして、MAX25430A/B、MAX25431をご用意しています。

MAX25430の概要

• MAX25430は、最大5.0Aを駆動可能な車載グレードの高集積バックブーストコントローラです。
• USB PDアナログフロントエンド(AFE)、旧来のUSB充電対応、およびUSB Type-C保護を組み合わせています。USB Type-C保護スイッチは、D+、D-、CC1、CC2、およびV_CONNの車載システムレベルESDおよび24V短絡保護を提供します。

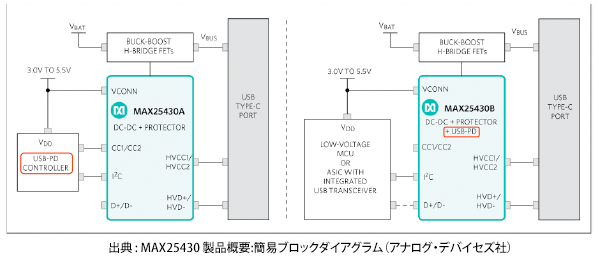

• MAX25430Bは、USB-IF Type-Cポートコントローラインターフェイス(TCPCI)仕様に対応したUSB PD PHYを内蔵し、アプリケーション内の任意のI²Cマスタとインターフェイス可能です。
• MAX25430Aは、外部USB PDコントローラ用のCC信号パススルー保護を提供します。

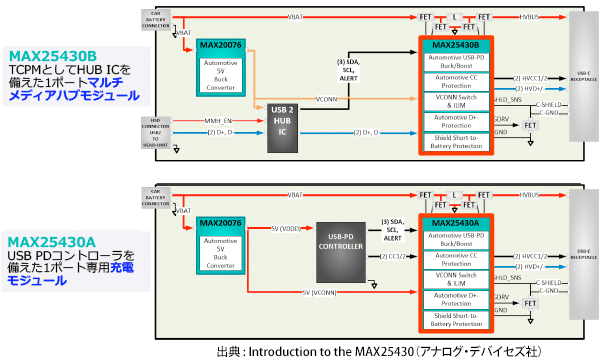

• MAX25430A/Bのアプリケーションとして、車載対応100W USB PD バックブーストポートコントローラおよびプロテクタを以下に図示します。

MAX25431の概要

• 電流モードの高集積バックブーストコントローラで、6V〜36Vの入力電圧で動作します。
• スイッチング周波数は220kHzから2.2MHzまで、抵抗設定でプログラム可能であり、外部クロックに同期させることができます。
• デバイスの出力電圧は、5V固定または、4Vから25Vまで調整可能です。
• 軽負荷アプリケーションでは、ロジック入力(FSYNC)により、デバイスを固定周波数の強制PWMモードで動作させて、周波数変動を排除し、EMIを最小限に抑えることができます。

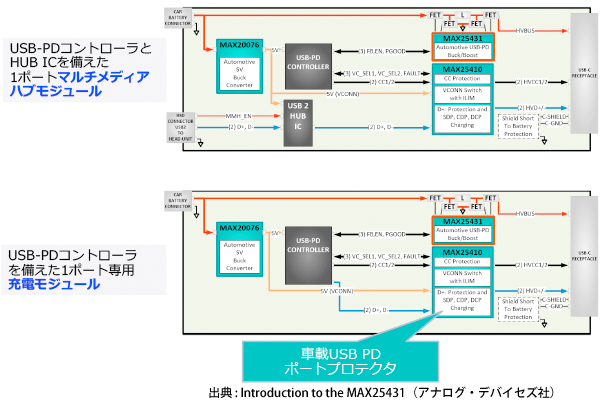

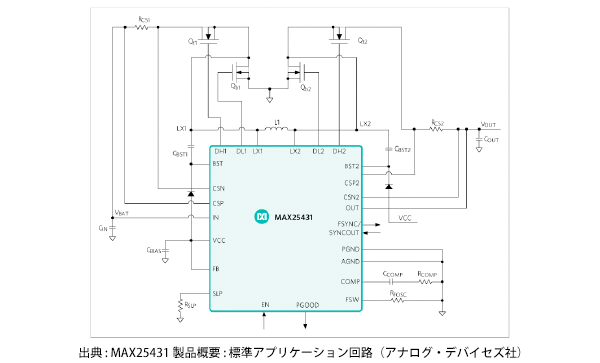

• MAX25431のアプリケーションとして、バックブーストおよびUSB PDコントローラ保護を備えた車載対応USBポートを以下に図示します。

「2．複雑な電源制御の知識が必要」に対しては、USB PDに必須の電圧が出力可能なマキシム社高集積バックブーストコントローラICが最適です。

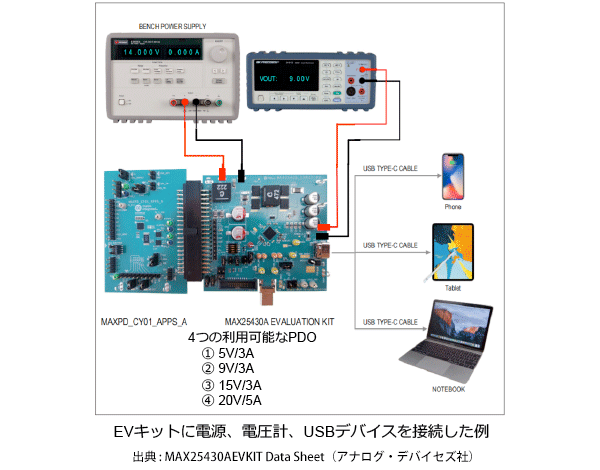

すぐに評価できる開発キット

評価できる項目：

• バックブーストコントローラの動作
• データ帯域幅
• V_CONNおよびI²C通信
• 障害診断
• CCライン保護
• ケーブルシールド-バッテリ短絡障害に対する高度な統合保護
  ※MAX25430のシールド短絡保護機能を評価するには、正しいオプションを注文する必要があります。
