ミリ波レーダーとは

ミリ波レーダーを初めて扱うかた向けに、まず『ミリ波とはなにか？』、その後『ミリ波レーダーがどういったもので、どのような特長があるか？』をご紹介します。

ミリ波とは

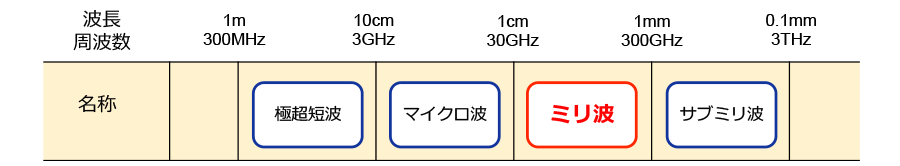

ミリ波とは波長がmm単位となる30〜300GHz帯の電波のことを指し、主に4つの特長があります。

直進性が強い
広帯域幅を確保できる

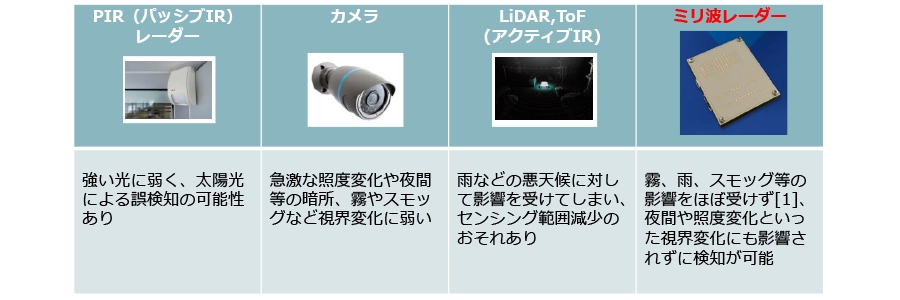

カメラやレーザーなどに比べて霧や雨等の環境変化による影響を受けにくい
情報伝送容量が大きい

ミリ波レーダー関連の
ホワイトペーパーはこちら

ミリ波レーダーの概要

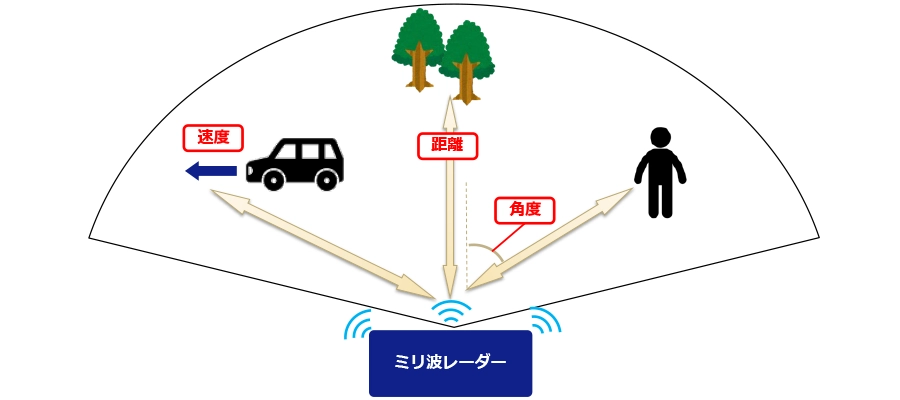

ミリ波を対象物に照射してセンシングを行う機器がミリ波レーダーであり、対象物の距離や角度といった位置情報、および、対象物との相対速度を高精度に検知することができます。

ミリ波レーダーは21世紀に入り民生レベルへの活用が活発になり、その理由や背景として

CMOS（Complementary MOS:相補型金属酸化膜半導体）によるRFモジュールが商品化されつつある
無線通信や新しい電波応用分野の普及により、利用可能な周波数帯域が不足してきており、
新たな帯域利用にシフトしつつある

などが挙げられます。^[1]

ミリ波レーダーは、その天候耐性や高精度測距性から高度道路交通システム（ITS）への応用に注目されている他、超広帯域性（高距離分解能や低電力密度）、小型・軽量、低干渉性などの特長を有する近距離レーダーシステムへの応用が期待されています。例えば、カメラシステムにはない低プライバシー侵害性の観点を活かし、呼吸・拍動などのヘルスケア・モニタリング、浴室内などのプライベート空間での見守り等のアプリケーションへの利用にミリ波センサーが注目されています。^[1]

ミリ波レーダーでは24、60、76、79GHz帯のミリ波が主に使用されており、地域やアプリケーションにより利用可能な帯域が異なります。

利用可能なミリ波割り当て

	24GHz帯	60GHz帯	76GHz帯	79GHz帯	94GHz帯	140GHz帯
日本	21.65-26.65	60-61	76-77	77-81
欧州	21.65-26.65		76-77	77-81		139-140
米国	21.65-26.65		76-77		94.7-95
ITU-R		60-61	76-77	77-81

出典：梶原昭博(2019) 「ミリ波レーダ技術と設計 -車載用レーダやセンサ技術への応用-」 P12

また、各帯域ごとに利用可能な帯域幅が規定されています。例えば79GHz帯においては、帯域幅4GHzのUWB(Ultra Wide Band)で運⽤することが可能です。

ミリ波レーダー関連の
ホワイトペーパーはこちら

ミリ波レーダーの特長

ミリ波レーダーは以下のような特長があります。

1. 直進性が強く、大気や壁による減衰が大きい

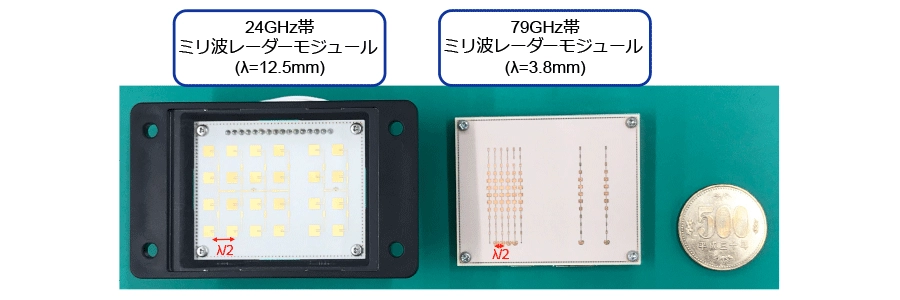

2. 回路やアンテナ設計の小型化が可能

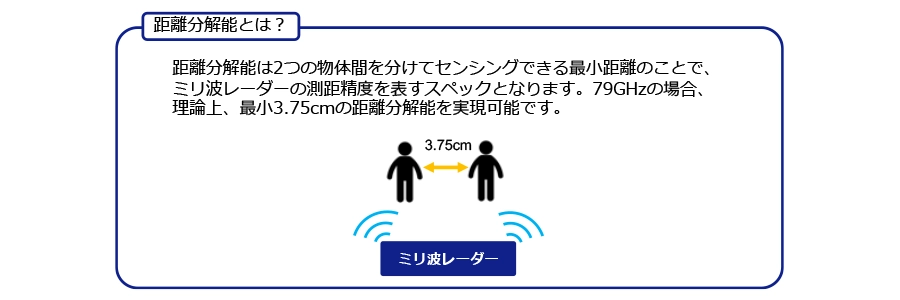

3. 広帯域幅による高距離分解能、高角度分解能
4. 天候等の環境変化に強い

1. 直進性が強く、大気や壁による減衰が大きい

ミリ波は直進性が強く、大気や壁による減衰が大きいため電波到達距離がマイクロ波と比較して短いという特長があります。一見するとデメリットのように見えますが、他のミリ波システムへの干渉の観点から長所となります。^[1]

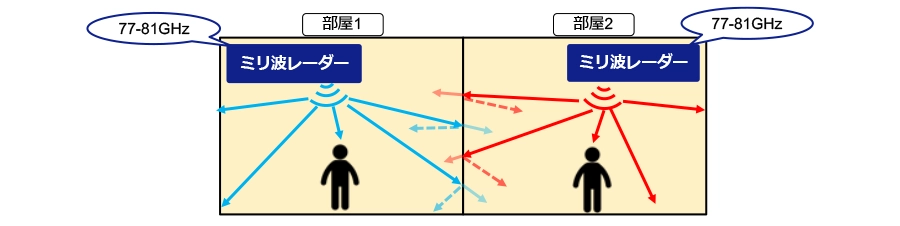

例として、複数の部屋にそれぞれミリ波レーダーを設置し、室内センシングを行うケースを見ていきましょう。壁による電波の吸収・反射により隣室のレーダーに干渉を起こすことがなく、また同一周波数を繰り返し使えるため周波数使用効率が高いといった特長があり^[1]、屋内近距離レーダーにミリ波レーダーが適していることが分かります。
