セイコーエプソン｜高精度A/Dコンバーター搭載の低消費電力16ビットマイコン『S1C17M00』シリーズ
セイコーエプソン16ビットマイコン『S1C17M00』シリーズは、アプリケーション特化型のシリーズです。
低消費電力ながら高速処理に対応したFlashメモリ搭載16ビットマイクロコントローラであり、1.8V～5.5Vまでの電源電圧に対応します。
当ページでは、16ビットマイコン『S1C17M00』シリーズの主な特長をブロック図、動画を用いてご紹介いたします。
商品基礎情報
高精度A/Dコンバーター搭載の低消費電力16ビットマイコン『S1C17M00』シリーズ概要
アプリケーション特化型のシリーズです。
低消費電力ながら高速処理に対応したFlashメモリ搭載16ビットマイクロコントローラであり、1.8V～5.5Vまでの電源電圧に対応します。
高精度A/Dコンバーター搭載の低消費電力16ビットマイコン『S1C17M00』シリーズ主な特長
- デジタルマルチメーターを始めとする計測機器に最適な測定回路
- 電圧、電流、抵抗、容量、導通、ダイオード、周波数の計測が可能なアナログ回路
- プログラマブルなオーバーサンプリング設定
- ピークホールド機能
- 真の実効値を求めるための平方根演算回路
- 2乗平均と絶対値平均の選択が可能な平均化回路
- IC内部の温度測定が可能な内蔵温度センサ
- 豊富な周辺回路
- 自己書き換えが可能なフラッシュメモリー
- 1バイト単位で書き換えが可能なEEPROM
- 電源回路を内蔵した液晶ドライバ
- 外部の電源監視ICを必要としない電源電圧検出回路
- UPMUX（ユニバーサル・ポート・マルチプレクサ）：
入出力端子の機能割付けをソフトウェアで変更 - 導通チェックモードに連動した自動ブザー出力機能
- 電池の長寿命化に貢献する低消費電流
主な仕様
| ST | 機種名 | LCD ドライバ |
製品形態 | 動作周波数 (max.) |
Flash | RAM | マニュアル | |||
| パッケージ | チップ | データ シート |
マニュアル | 正誤表 | ||||||
| MP | S1C17M01 | 56×4 52×8 |
TQFP13-64 | ◯ | 16.3MHz | 32KB | 4KB | データシートpdf | マニュアルpdf | − |
| UD | S1C17M02 | 16×4 | QFP13-64 | − | 6.4MHz | 32KB | 2KB | データシートpdf | − | − |
| UD | S1C17M03 | 32×4 | QFP15-100 | − | 6.4MHz | 64KB | 2KB | − | − | |
| MP | S1C17M10 | 80×16 64×32 |
TQFP15-128 | ◯ | 16MHz | 64KB | 4KB | データシートpdf | マニュアルpdf | − |
| MP | S1C17M12 | − | TQFP12-48 | ◯ | 16.8MHz | 16KB | 2KB | データシートpdf | マニュアルpdf | − |
| MP | S1C17M13 | − | TQFP12-48 | ◯ | 16.8MHz | 16KB | 2KB | |||
| MP | S1C17M20 | − | SQFN4-24 SQFN5-32 |
− | 21MHz | 16KB | 2KB | データシートpdf | マニュアルpdf | − |
| MP | S1C17M21 | − | TQFP12-32 | − | 21MHz | 16KB | 2KB | |||
| MP | S1C17M22 | − | TQFP12-48 | − | 21MHz | 16KB | 2KB | |||
| MP | S1C17M23 | − | SQFN4-24 SQFN5-32 |
− | 21MHz | 32KB | 2KB | |||
| MP | S1C17M24 | − | TQFP12-32 | − | 21MHz | 32KB | 2KB | |||
| MP | S1C17M25 | − | TQFP12-48 | − | 21MHz | 32KB | 2KB | |||
| MP | S1C17M30 | 22×8 26×4 (外部電圧入力) |
TQFP12-48 | − | 16.8MHz | 48KB | 4KB | データシートpdf | マニュアルpdf | − |
| MP | S1C17M31 | 22×8 26×4 |
TQFP12-48 | − | 16.8MHz | 48KB | 4KB | |||
| MP | S1C17M32 | 38×8 42×4 (外部電圧入力) |
TQFP13-64 | − | 16.8MHz | 64KB | 4KB | |||
| MP | S1C17M33 | 46×8 50×4 |
TQFP14-80 | ◯ | 16.8MHz | 96KB | 4KB | |||
| MP | S1C17M34 | 33×8 37×4 |
TQFP13-64 | − | 16.8MHz | 64KB | 4KB | |||
| MP | S1C17M40 | 36×8 (64pin max.) 40×4 (64pin max.) 24×8 (48pin max.) 28×4 (48pin max.) |
TQFP12-48 QFP13-64 |
− | 16.8MHz | 48KB | 2KB | データシートpdf | マニュアルpdf | − |
S1C17M02/M03紹介動画

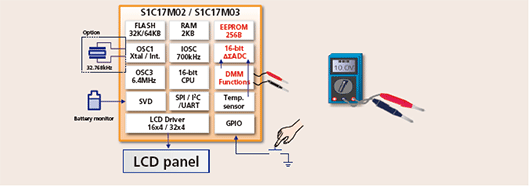

S1C17M02/M03使用例：デジタルマルチメータ

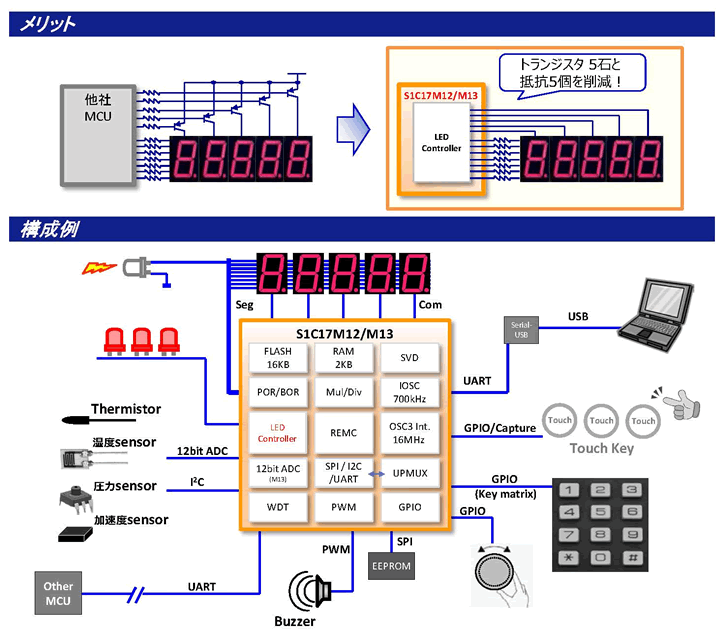

S1C17M12/13使用例：産業制御機器（７セグLED点灯）

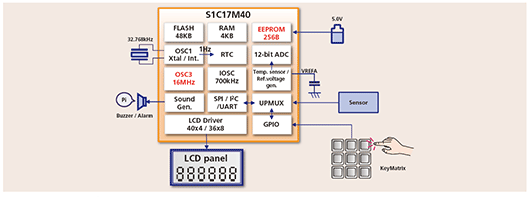

S1C17M40使用例：産業制御機器
