①TE アンテナ製品の特長
TEのアンテナについて、代表的な製品群や使用可能なアプリケーションをご紹介します。

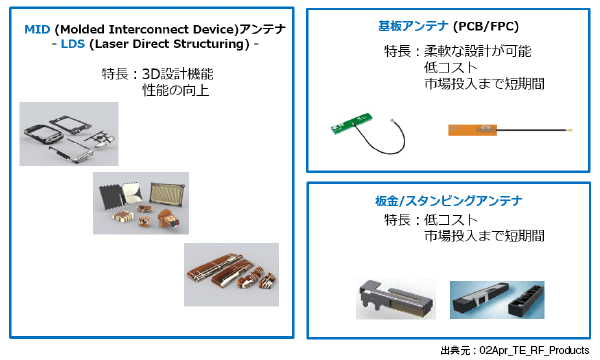

製品の種類
アンテナの製品群は、大きく分けて3種類あります。
お客様のご要望やアプリケーションの特性を考慮して、最適な製品を提案いたします。

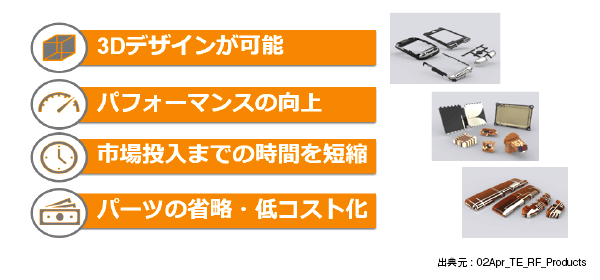

アンテナ技術のポイント LDS
LDSはLaser Direct Structuringの略で、樹脂材料にレーザーをあてて、パターンを形成する技術です。
平面だけでなく、三次元的に回路を構成することができるため、設計の自由度が上がります。
また、アンテナ設置場所の選択肢が増えるため、パフォーマンスの向上や、省スペース化も実現できます。
アプリケーション例
ウェアラブル機器から医療機器まで、幅広いアプリケーションにご使用いただけます。
②最新規格 Wi-Fi 6Eへの対応
無線通信分野は変化が著しく、新たにWi-Fi 6Eという規格が誕生しました。このWi-Fi 6Eは、従来より周波数帯が拡張され、今まで以上に高速かつ大量の情報通信を実現します。TEでは、Wi-Fi 6Eにも対応した製品をご用意しております。
Wi-FI 6Eとは
Wi-Fi 6EのEはExtended(拡張)を指しており、従来規格の2.4GHz帯、5GHz帯に加えて、新たに6GHz帯を使用します。
6GHz帯という帯域は、壁や扉などの遮蔽物にも強いと言われており、様々な用途での高速・大量通信を実現します。
代表的なメリットは以下の通りです。
別記事でWi-Fi 6Eのポイントをまとめておりますので、あわせてご確認ください。
- 6GHz帯の使用で生まれるメリット
- 混雑が少ない
- 高速
- 低遅延
Wi-Fi 6E対応製品について
TEのWi-Fi 6E用アンテナは、トリプルバンド(2.4GHz、5GHz、6GHz)に対応しており、無線通信の帯域幅を拡大することができます。

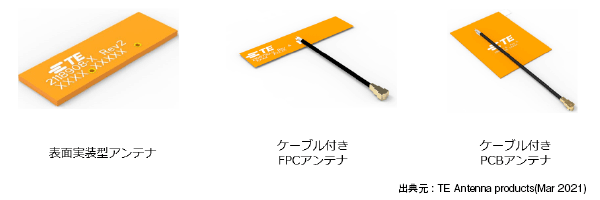

製品群としては、大きく分けて3種類あり、お客様の用途やアプリケーションの特性を考慮して、最適な製品を提案いたします。
アプリケーション例
遮蔽物に強いという特性を利用して、建物内でのソリューションなど、幅広い分野に応用することが可能です。
③製品ラインナップ
おすすめ製品の情報をまとめました。
こちらでご紹介している製品は、TEの豊富なラインナップのごく一部です。
お客様の仕様にあわせて、最適な製品を提案いたします。
TE 型番 | 周波数帯域 (MHz) |
ワイヤレス 用途 |
取り付け タイプ |
VSWR (最大) |
ゲイン(最大) (dB) |
製品長さ (mm) |
製品幅 (mm) |
製品高さ (mm) |
備考 |
2118907-1 | 2400 – 2483.5 5150 – 5875 5925 –7125 |
Wi-Fi トリプル バンド Wi-Fi 6E |
接着剤 取り付け |
データ シート 参照 |
データ シート 参照 |
29.6 | 41.24 | 0.36 | • 組み込みフレキシブルPCB • ケーブルの長さはカスタマイズ可能 • 嵌合コネクタ タイプ: MHF |
2118908-1 | 2400 – 2483.5 5150 – 5875 5925 – 7125 |
Wi-Fi トリプル バンド Wi-Fi 6E |
表面実装 | データ シート 参照 |
データ シート 参照 |
18.9 | 6.2 | 0.76 | • オンボード PCB |
2118909-1 | 2400 – 2483.5 5150 – 5875 5925 – 7125 |
Wi-Fi トリプル バンド Wi-Fi 6E |
接着剤 取り付け |
データ シート 参照 |
データ シート 参照 |
40 | 8 | 2.6 | • 組み込みPCB • ケーブルの長さはカスタマイズ可能 • 嵌合コネクタ タイプ: MHF,MHF4 |
2246667-1 | 2400 – 2483.5 5150 – 5875 |
Wi-Fi デュアル バンド Bluetooth Zigbee |
シャーシ | <3.5:1 | データ シート 参照 |
144 | 34 | 6.1 | • 組み込み PCB アセンブリ • MIMO 2X2 デュアル バンド • ケーブルの長さはカスタマイズ可能 • 嵌合コネクタ タイプ: MHF,MHF4L |
2246667-2 | |||||||||
2108994-1 | 698 – 960 1710 – 2170 2300 – 2700 |
4G, 3G, 2G, NB-IoT, Cat-M, Wi-Fi |
表面実装 | <3:1 | 2.3 | 40 | 10 | 3.2 | • オンボード PCB |
2118899-1 | 2400 – 2483.5 5150 – 5875 |
Wi-Fi デュアル バンド Bluetooth Zigbee |
接着剤 取り付け |
<3:1 | 2.3 | 54.5 | 54.5 | 3.8 | • 組み込み金属スタンピングアセンブリ • ケーブル長: 278, 480 mm • 嵌合コネクタ タイプ: MHF,MHF4L |
2118899-2 | |||||||||
2118899-3 | |||||||||
2118899-4 | |||||||||
2344654-1 | 2400 – 2483.5 5150 – 5875 |
Wi-Fi デュアル バンド Bluetooth Zigbee |
接着剤 取り付け |
<2:1 | データ シート 参照 |
30 | 9.5 | 1 | •組み込み PCB •ケーブル長: 50、100、150、200 mm、またはカスタム • 嵌合コネクタ タイプ: MHF,MHF4 |
2344654-2 | |||||||||
2344654-3 | |||||||||
2344654-4 | |||||||||
2344654-5 | |||||||||
2344654-6 | |||||||||
2344654-7 | |||||||||
2344654-8 |
さいごに
TEのアンテナソリューションについてご紹介させていただきました。
ご検討時に役立つテスト用ツールも各種ご用意しております。
豊富なラインナップで高パフォーマンスを実現するTE製品を是非ご検討ください。
