車載用ゼロドリフト・オペアンプ
新製品は広動作範囲(4.0~36V)動作、低オフセット電圧50μV max、低オフセット電圧ドリフト25nV/℃、125℃動作、消費電流250μAの車載用オペアンプです。優れた低オフセット電圧特性を実現します!

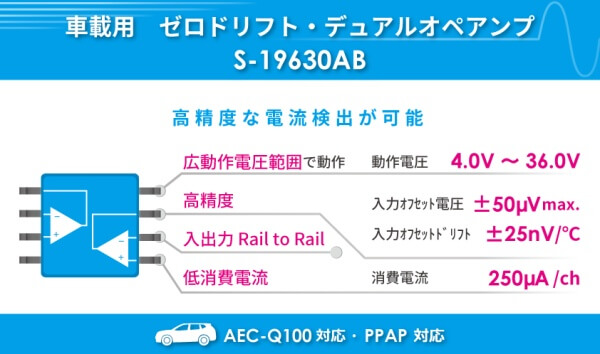

車載用ゼロドリフト・オペアンプ<S-19630AB>の特長
ゼロドリフト・オペアンプは、アンプ自体が持つオフセット電圧を常に監視し、オフセット電圧がゼロになるように調整する機能を持ったオペアンプです。ABLIC社独自のチョッパー安定化方式のオフセットキャンセル回路を採用しており、優れた低オフセット電圧特性を実現しています。さらに、車載ICの品質規格「AEC-Q100」に対応しており、アメリカ自動車工業会(AIAG)が定める「生産部品承認プロセス(PPAP)」にも対応しています。
主な特長
- 広動作電圧範囲で動作
- 広動作電圧範囲(4.0~36V)により、5V系のシステムからバッテリ直結の高電圧系のシステムで幅広く使用可能
- 低入力オフセット電圧、低入力オフセット電圧ドリフトにより高精度を実現
- 車載用として、業界トップクラスの低入力オフセット・ドリフトを実現。微小な信号の増幅用途に最適!
- 入力オフセット電圧:50μV max(動作温度範囲内)、入力オフセット電圧ドリフト:25nV/℃(ナノボルト/℃)
- 入出力Rail-to-Rail動作
- 入出力電圧範囲が電源電圧(VSS~VDD)と幅広く、信号処理の幅を大きく取ることができ、ニーズに合わせた回路設計が可能!
- 入力Rail-to-Rail動作により、ローサイド、ハイサイド両方の電流検出に対応可能
- 車載品質の確保
- 三温度テスト(低温、常温、高温)を実施
- 車載電子部品評議会(AEC)による各種の信頼性・品質評価試験である「AEC-Q100」対応
- PPAP(生産部品承認プロセス)にも対応可能、自動車盗の過酷な環境での品質を保証
主な仕様
- 機器の状態に合わせてON/OFFを切り替えることで更に消費電流を低減
- 動作電源電圧範囲 : 4.0V~36.0V
- 動作温度範囲:Ta=-40℃~+125℃
- 入力オフセット電圧 :±50μV max.(Ta=-40℃~+125℃)
- 入力オフセット電圧ドリフト :±25nV/℃ typ. ±120nV/℃ max. (VDD=30.0V)
- 入力Rail-to-Rail
- 出力Rail-to-Rail
- 消費電流 (1回路あたり) :250μA typ.
- 利得帯域幅積 :1.2 MHz typ.
- スルーレート :0.45V/μS typ.
- パッケージ :TMSOP-8
- AEC-Q100対応
- PPAP対応可能
用途例
- 高精度電流検出
- 各種センサインターフェイス
- ストレインゲ-ジアンプ
S-19630Aの詳細
ばらつき約1/100!ゼロドリフト・オペアンプ
