ばらつき約1/100！ゼロドリフト・オペアンプ

様々な電子機器に欠かせないオペアンプ。しかし中には出力のばらつきが大きかったり、温度の影響で出力値がずれてしまうものも。ゼロドリフト・CMOSオペアンプは、出力補正にかかっていた手間・コストの大幅な削減に貢献します！

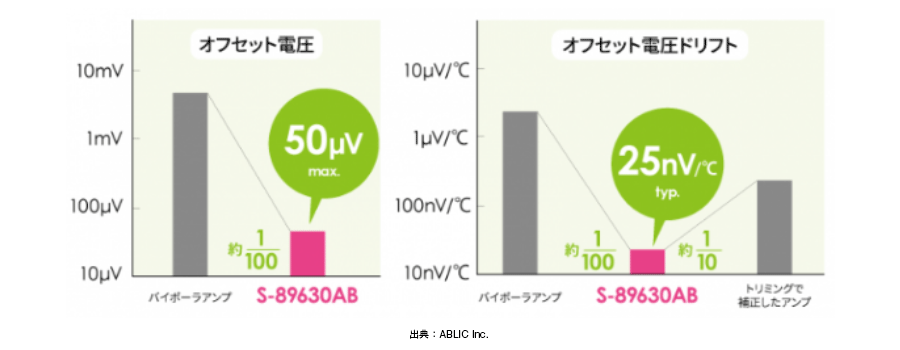

ABLIC社の ゼロドリフト・CMOSオペアンプ”S-89630AB”は、汎用アナログ回路を小型パッケージに搭載したICです。低入力オフセット電圧およびRail-to-Railの入力と出力を有するチョッパー安定化方式のゼロドリフトアンプです。オフセット電圧を極力抑えたいアプリケ－ションに最適です。バイポーラアンプ比約1/100の低オフセット電圧を実現。出力補正にかかっていた手間・コストの大幅な削減に貢献します。

S-89630ABの特長により高性能センサシステムを実現

主な特長

1. 微弱な信号を、高精度に・温度に影響されず増幅
   • 入力オフセット電圧：max.50μV
   • 入力オフセット電圧ドリフト：typ.25nV/℃
2. 24V入力対応可能、高電圧なシステム
   • 動作電圧範囲：4.0V〜36.0V
3. 広い信号幅で自由な設計をサポート
   • 入出力Rail – to – Rail

主な仕様

• デュアルオペアンプ (2回路入り)
• 動作電源電圧範囲：4.0V～36.0V（単電源)、±2.0 V～±18.0 V (両電源)
• 動作温度範囲：Ta=-40℃～+125℃
• 入力オフセット電圧：±50μV max.(Ta=-40℃～+125℃)
• 入力オフセット電圧ドリフト：±25nV/℃ typ. 、±120nV/℃ max. (VDD=30.0V)
• 入力Rail-to-Rail
• 出力Rail-to-Rail
• 消費電流 (1回路あたり)：250μA typ.
• 利得帯域幅積：1.2 MHz typ.
• スルーレート :0.45V/μS typ.
• パッケージ :TMSOP-8

用途例

• 高精度電流検出
• 各種センサインターフェイス
• ストレインゲ－ジアンプ

S-89630Aの詳細
