間欠動作に最適!ウェイクアップタイマIC
S-35710/35720シリーズは、低消費電力で柔軟なウェイクアップ時間の設定が可能です。低消費電力化が必要なIoT通信機器、監視機器、セキュリティ機器などの幅広い電池駆動システムやエナジーハーベスティングシステムの開発をサポートします。
ウェイクアップタイマ/インターバルタイマICとは
ウェイクアップタイマICとは?
定期的にシステムをウェイクアップすることでシステムの間欠動作を可能とするタイマICです。エイブリックのウェイクアップタイマICは、低消費電力で柔軟なウェイクアップ時間の設定が可能です。低消費電力化が必要なIoT通信機器、監視機器、セキュリティ機器などの幅広い電池駆動システムやエナジーハーベスティングシステムの開発をサポートします。
0.2µA typ.の超低消費電流
マイコンに内蔵されているタイマ動作消費電流と比較し、0.2μAと極めて低消費のため、マイコンに内蔵されているタイマを使用せず、本ICに置換えることで、システムの消費電力を大幅に削減でき、電池の長寿命化/小型化が可能です。さらに0.095μAと極めて低消費なLDO S-1318と併用することで、0.295μAと極低消費で使用いただけます。

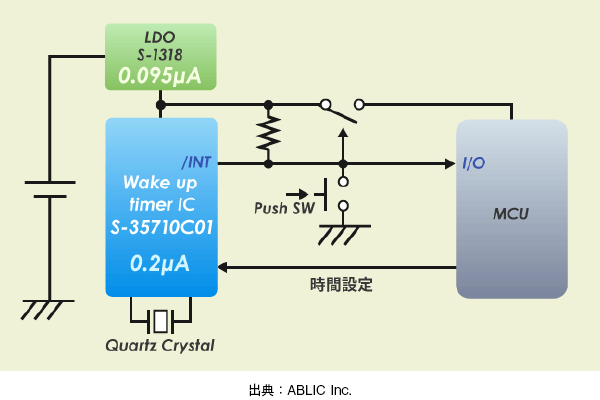

ウェイクアップタイマIC S-35710C01 回路接続例

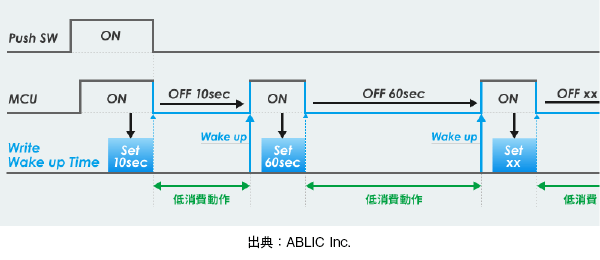

ウェイクアップタイマICを使用した間欠動作例
柔軟なウェイクアップ時間設定

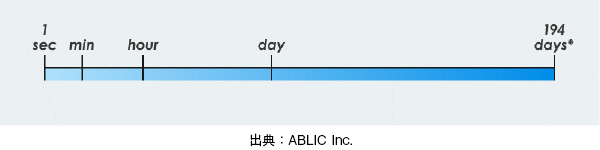

ウェイクアップタイマICの時間設定範囲
194日を超える場合は、Read time register命令で経過時間を一旦読出しマイコンへ積算することでご使用いただけます。

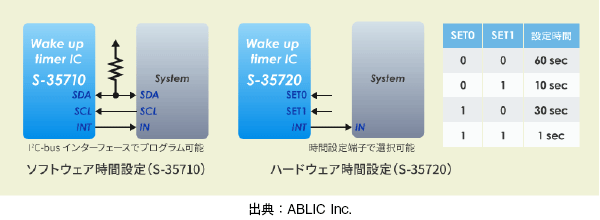

ウェイクアップタイマICの ソフトウェア時間設定(S-35710)とハードウェア時間設定(S-35720)
シンプルなコマンド設定(S-5710)
3つのコマンドでより強固なウェイクアップ時間の管理が可能です。
ウェイクアップ時間の設定を行うコマンドです。プログラムによる柔軟な設定が可能です。
設定したウェイクアップ時間の確認を行うコマンドです。
Write wake-up time registerとセットで実行することで、確実なウェイクアップ時間の設定を行うことができます。
経過時間の確認を行うコマンドです。
Write wake-up time registerとセットで実行することで、確実なウェイクアップ時間の確認を行うことができます。
また、システム休止中の経過時間を確認するためにご使用することも可能です。

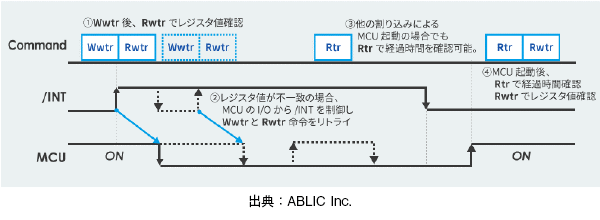

ウェイクアップタイマICのプログラム例
低消費電流と、高速過渡応答を両立

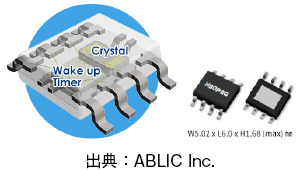

水晶振動子を内蔵しているため、
・ICと水晶振動子のマッチング評価が不要です。
・外付け部品点数を削減することも可能です。
・8pin SOPと同じサイズのHSOP-8Qパッケージに搭載し、小型/省pinです。
今回ご紹介のウェイクアップタイマICの詳細
