一般的な電気障害に対してポート保護の必要性があります
雷サージ
誘導電力サージ
静電気放電
ケーブルの老朽や設置による短絡
電気的高速過度現象
パワークロス

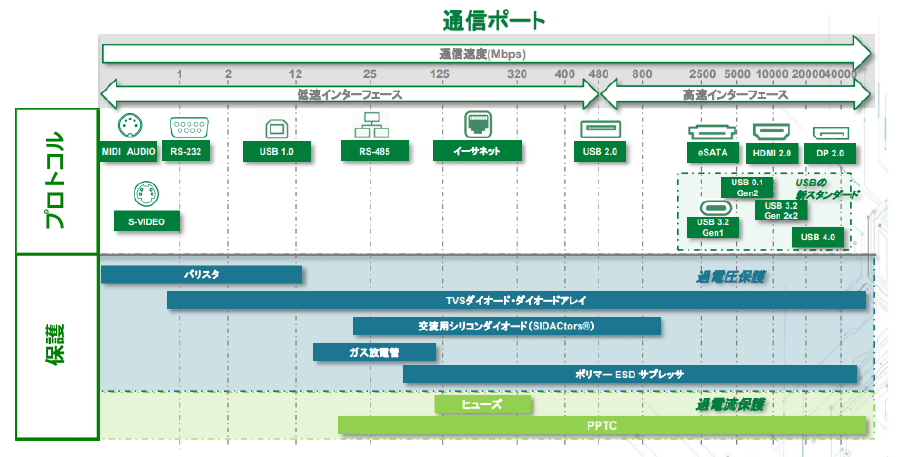

通信ポートの幅広い回路保護ソリューション

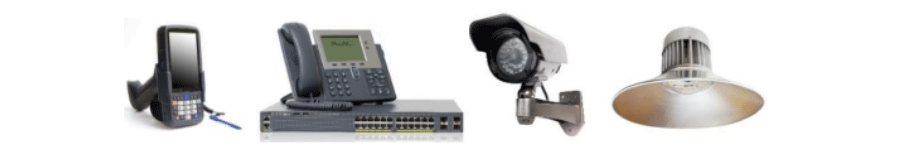

Power over Ethernet (PoE)
PoE、PoE+、PoE++からの進化
| 90Wに到達するために、PoE++ではより高い電流とより多くのツイストペアが使用されます。 | ||||||
| プロトコル | PoE | PoE+ | PoE＋＋ | |||
| 年 | 2003 | 2009 | 2018 | |||
| 規格 | IEEE 802.3af | IEEE 802.3at | IEEE 802.3bt | |||
| 電源 | 最大電力 | 15.4 W | 30 W | 60W | 90W | |
| 最大電流 | 350 mA | 600 mA | 600 mA | 960 mA | ||
| タイプ | タイプ 1 | タイプ 2 | タイプ 3 | タイプ 4 | ||
| 電力(受電、PD） | 12.95 W | 25.5 W | 51 W | 71.3 W | ||
| 電源供給（PD)に使用 されるペア数 |
２ペア | 4ペア | ||||
| 距離 | 100M カテゴリ5e | |||||

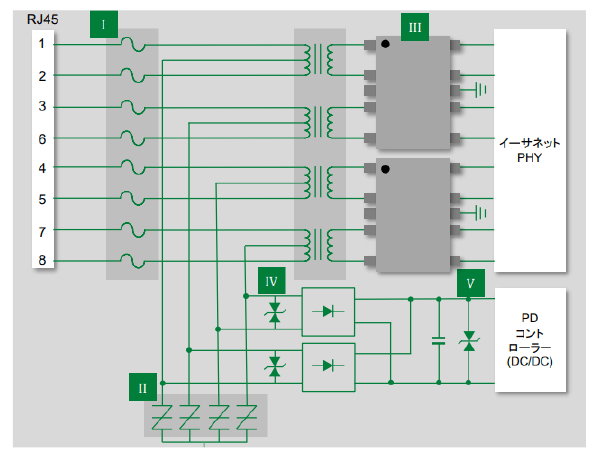

落雷、ESD、電力障害からの保護：PoE++
リテルヒューズのPoE++向け製品の特長と利点
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | ヒューズ(x8) | パワークロスおよび雷サージからの過電流保護 | 461xxx | IEC-60950、TelcordiaGR-1089、FCC47-part68などの規格に適合 | 表面実装型、高速通信用途の為に設計されたサージ耐性ヒューズ |
| Ⅱ | 交流シリコン ダイオード |
過渡電圧によるベースバンド機器の損傷からの保護 | P4500SCLRP | グローバル規格に適合、複数回サージが発生してもサージ耐量が低下しない | 低電圧オーバーシュート、低オン電圧、低キャパシタンス |
| Ⅲ | ダイオード アレイ(x2) |
ESD、CDE、EFT、雷によるサージ発生時または高速データ回線の保護 | SP2555NUTG | 高速データラインに配線に最適合されたパッケージ、信号の歪の最小化、電圧オーバーシュートの低減、PCB設計の簡素化を実現 | μDFN-10パッケージ、低リーク電流(0.1A)および低クランピング電圧、最大4チャンネル、45Aまで保護 |
| SP2525NUTG | μDFN-10パッケージ、低リーク電流(0.1A)および低クランピング電圧、最大4チャンネル、30Aまで保護 | ||||
| SP3025-04HTG | |||||
| Ⅳ | ダイオード アレイ(x2) |
雷など過渡電圧事象からの精密電子機器の保護 | SMCJ58CA | 過渡電圧を安全なレベルに制御することでシステムの信頼性を向上 | 1500Wピークパルス性能、鉛フリーはんだのフロー温度プロファイルに適合 |
| Ⅴ |
[Ⅰ] TeleLink®ヒューズは停電時に過電流を保護します。高速電気通信アプリケーションのために設計されています。
[Ⅳ] センタータップデータペアに1個のTVSダイオード (双方向)センタータップスペアペアにもう1個のTVSダイオードを使用。TVSダイオードは、400Wから8,000Wまでのサージ要件に応じて選択することができます。
[Ⅴ] 屋外に面したポートでは、5.0SMDJのような高サー ジ保護デバイスを検討する必要があります。

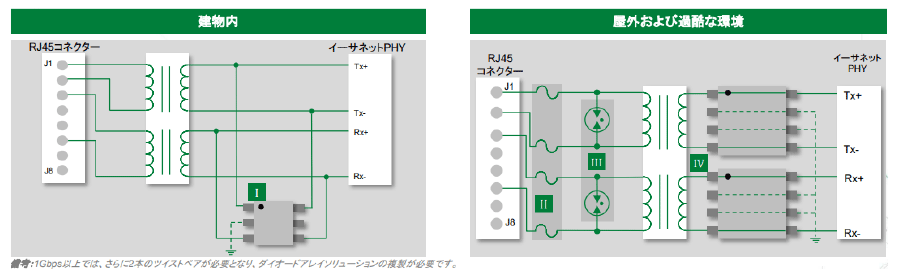

イーサネットポートの回路保護ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | ダイオード アレイ |
ESDおよびEFTからの保護 | SRV05-04HTG-D | 全ての規制要件を満たす設計を保証、シグナルインテグリティを維持 | 低キャパシタンス、低リーク電流、小型設計、４系統の保護 |
| Ⅱ | ヒューズ | 過電流保護 | 461xxx | 全ての規制要件を満たす設計を保証、コンパクトデザイン | 表面実装型、高速通信用途の為に設計されたサージ耐性ヒューズ |
| Ⅲ | ガス放電管 GDT |
規格要件に適合したダイオードアレイを用いたガス放電管での雷保護 | SG | 機器の安全性と信頼性を保護し、規格要件を満たす設計を支援 | 高サージ定格、低キャパシタンス、UL認定 |
| CG6 | |||||
| CG5 | |||||
| Ⅳ | ダイオード アレイ |
LC03xx | 低キャパシタンスおよび低リーク電流 | ||
| SP40xx |
高速インターフェイス

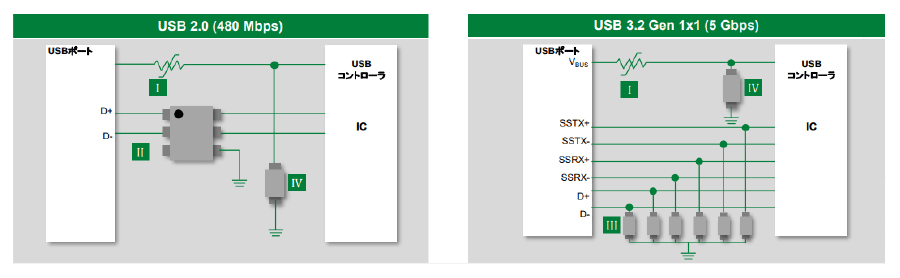

USB Type-A と Type-B の回路保護ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | PPTC | 5VDC電源を過電流・加熱から保護 | Low Rho | 過電流事象の発生に素早い応答を実現小型携帯デバイスに最適 | 超低内部抵抗、最小SMDパッケージで高電流保持を実現 |
| Ⅱ | ダイオード アレイ |
ESDからデータ回線を保護 | SP2019-04HTG | 過渡現象を安全なレベルまで抑制し、致命的な故障を防止したコンパクト設計 | 低キャパンシタンス0.3pF、リーク電流0.01μA、小型のμDFN |
| SP3400-02UTG | |||||
| Ⅲ | ダイオード アレイ(6x) |
SP3213-01UTG | USBに最適な低容量、小型化によるレイアウトの自由度の向上 | 0.09μFの非常に低いキャパシタンス、小型のμDFN | |
| Ⅳ | ダイオード アレイ |
ESDから電力バスを保護 | SP1006-01UTG | 性能を低下させることなく、繰り返されるESDから機器を保護 | 100μAの低リーク電流、小型タイプ |

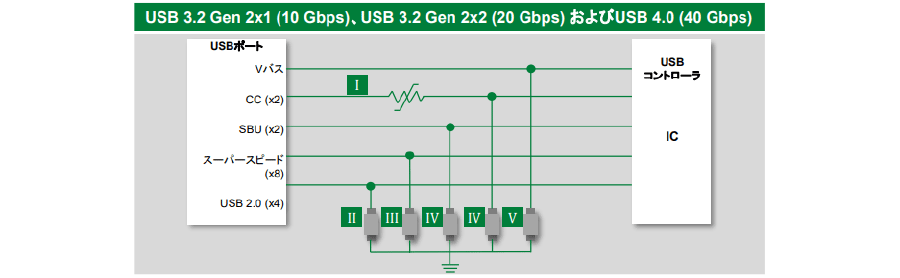

USB Type-C の回路保護ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | デジタル温度インジケータ | ケーブルコネクターを加熱から保護 | setP | 供給される電力に関係なく、信頼性の高い加熱保護が可能 | USB Type-Cプラグに完全対応 |
| Ⅱ | ダイオード アレイ |
USB2.0回線上でESDからの保護 | SP3530-01UTG | スペース効率と信頼性の高いESD保護 | 0201サイズで極めて低い動的抵抗 |
| Ⅲ | ダイオード アレイ |
高速データ回線上でESDから保護 | SP3213-01UTG | 高速データラインのシグナルインテグリティを維持、信頼性の高いESD保護 | 低寄生容量 |
| Ⅳ | ダイオード アレイ |
ESDからの保護 | SP1006-UTG | 高いスペース効率 | AEC-Q100適合、小型 |
| Ⅴ | ダイオード アレイ |
ESDから電力バスを保護 | SPHV24-01ETG | チャージコントローラを確実に保護 | AEC-Q101適合、低動作抵抗 |

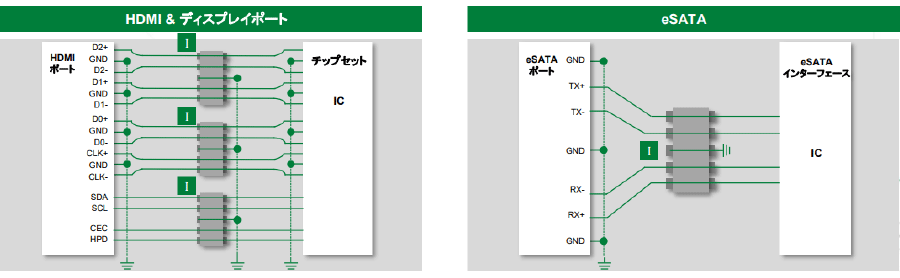

HDMI ポート、ディスプレイポート、eSATAポートの回路保護ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | ダイオード アレイ |
ESDからデータ通信回線を保護 | SP1004U-ULC-04UTG | 低容量のためHDMIやeSATAなどの高速インターフェイスに最適、小型であるためレイアウトの自由度が高い | 0.2pFの低容量、IPP=2.0Aで9.2Vの低クランプ電圧(tP=8/20μs)、業界スタンダードのDFN |
| SC1004U-ULC-04UTG |

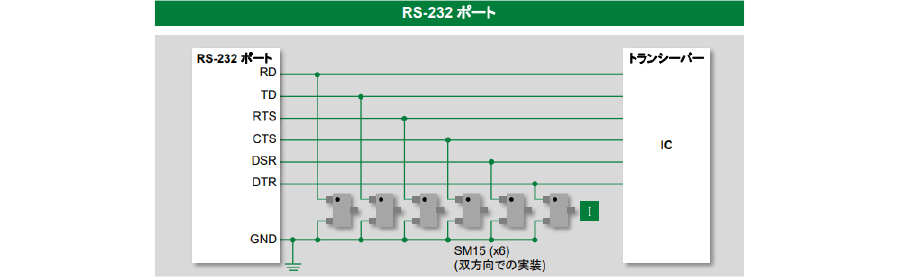

RS-232ポートの回路保護ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | ダイオード アレイ |
ESDからデータ信号回線を保護 | SM15-02HTG | クランプ電圧を大幅に低減、電力対応機能が25%工場、2~３倍高い耐サージ性能 | 0.30Ωと極めて低い動的抵抗、低リーク電流および低クランプ電圧 |
| SD15C-01FTG | 0.46Ωと極めて低い動的抵抗、低リーク電流および低クランプ電圧 |

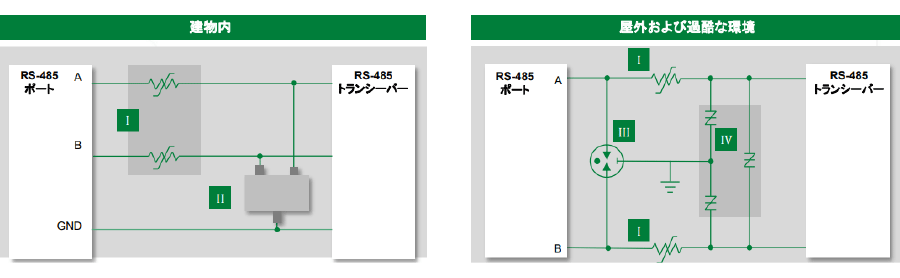

RS-485ポートの回路保護ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | PPTC | 短絡やパワークロスから機器を保護 | TSV250 | 製品の選択により設計の自由度が向上、ラインバランスの改善に貢献 | 様々なフォームファクタで提供可能な、低寄生容量 |
| Ⅱ | ダイオード アレイ |
ESD、CDE、EFT、雷によるサージ発生時の保護 | SP712 | クランプ電圧を大幅に低減、堅牢なサージ保護と強化されたESD保護 | 非対象動作電圧7V〜12VのRS-485用の特別設計 |
| Ⅲ | GDT＋SIDACtor (交流用シリコンダイオード) |
交流用シリコンダイオードとGDTを組み合わせた雷対策：雷が発生すると、交流用シリコンダイオードが反応し、GDTが動作するまでPPTCの電圧を上昇させる | GTCxx | 高サージレベルに対する協調保護、低クランプ電圧 | 幅広い電圧とフォームファクタに対応、低キャパシタンスおよび低い挿入損失、低電圧オーバーシュート、低オン電圧 |
| Ⅳ | PxxxxS4xLRP |

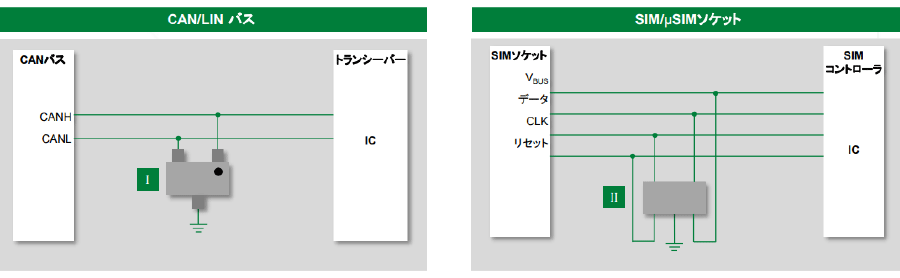

CAN/LINバスおよびSIM/µSIMソケットの回路保護ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | ダイオード アレイ |
ESD、サージ過渡現象からの保護 | AQ24CANA-02HTG | 性能を損なうことなく機器の信頼性を確保 | AEC-Q101適合、低クランプング電圧およびリーク電圧 |
| Ⅰ | ダイオード アレイ |
ESDからの保護 | SP1012-05WTG | コンパクト設計を可能にするスモールフォームファクター | 優れたデータラインのESD保護、極小動的抵抗(0.48Ω) |

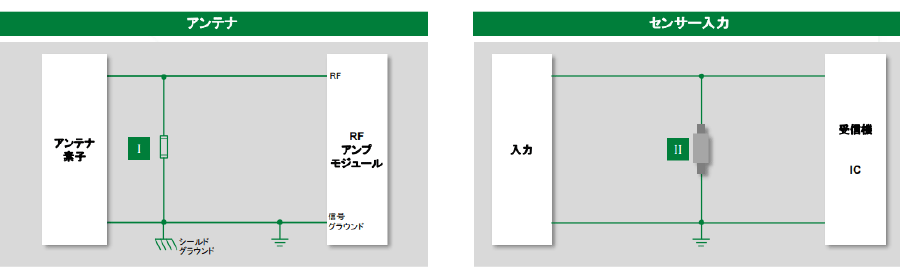

アンテナおよびセンサ入力の回路保護ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | ポリマーESDサプレッサ | ESDからの保護 | XGD10603 | シグナルインテグリティの維持、高レベルの耐ESD | 極めて低いキャパシタンス(0.09pF）、高ESD耐性レート(30kV) |
| Ⅰ | ダイオード アレイ |
ESDからの保護 | SP3522-01ETG | コンパクト設計を可能にするスモールフォームファクター | 高ESD耐性レート、低リーク電流、AEC-Q101適合 |
低速インターフェイス

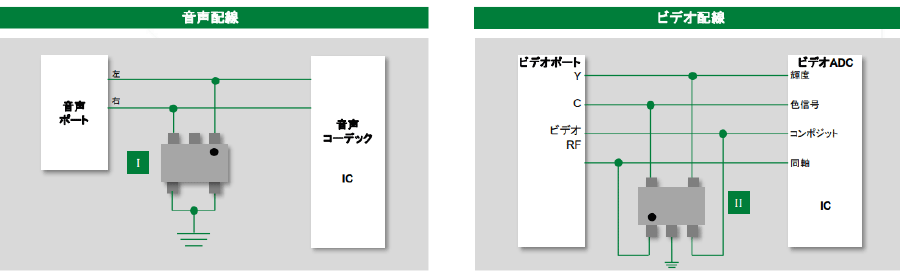

オーディオとビデオの回路保護ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | ダイオード アレイ |
音声コーデックの損傷をESDから保護 | SP1002 | 性能を損なうことなく繰り返し発生するESDによる電圧を吸収、コンパクトな設計 | 5pF低キャパンシタンス、0.5μAの低リーク電流、小型パッケージ |
| Ⅱ | ダイオード アレイ |
アナログ・デジタルビデオ変換器をESDから保護 | SP3019-04HTG | 0.3pF低キャパンシタンス、低リーク電流 |

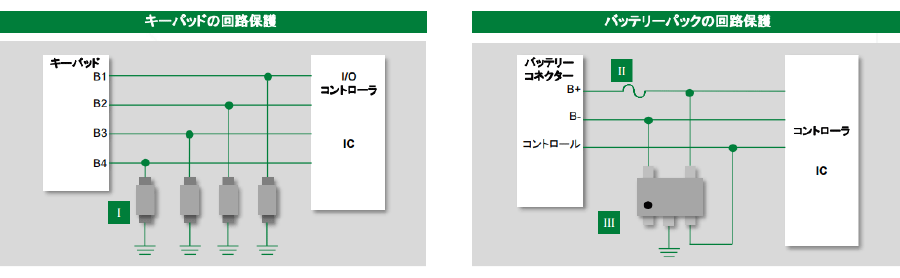

キーパッド、ボタン、スイッチ、バッテリーパックの回路保護ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
メリット | 特長 | |
| Ⅰ | バリスタ | 基盤レベルのICなどの部品をESDから保護 | 5MLA0402 | ディスクリートシングルチャンネル機器による柔軟な設計を実現 | AEC-Q200対応、スタンダード低キャパシタンス |
| Ⅱ | ヒューズ | 電流バスの過電流保護 | 0435XXX | コンパクト設計を可能にするスモールフォームファクター | 32VDCで35Aの遮断定格、コンパクトなフットプリント |
| Ⅲ | ダイオード アレイ |
電流バスとコントロール線のESD保護 | SP3019-04HTG | 信頼性の高い保護機能により、シグナルインテグリティを維持 | AEC-Q101適合、低キャパシタンス、高速応答(<1ns) |
