商品基礎情報
特長
- 信号と構成をリアルタイムに視覚化:ボード線図を使ってフィルタの周波数応答を設計することが可能です。

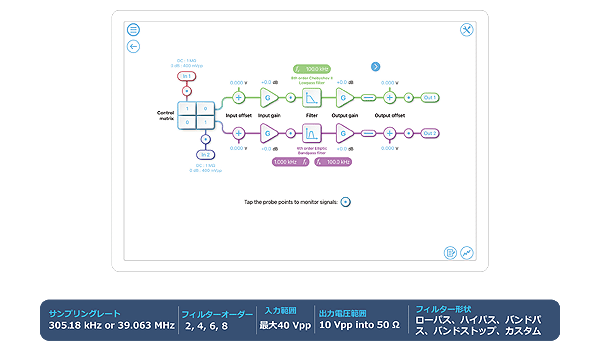

- 信号監視用のプローブポイントを内蔵したデジタル信号処理のブロック図表示。
- 多彩な入力オプション:入力4チャンネル、出力4チャンネル、オプションで入力信号のミキシングが可能です。
- カスタムフィルタの設計に対応。
- オシロスコープとデータロガー内蔵。
仕様
- フィルタ形状:ローパス、ハイパス、バンドパス、バンドストップ
- フィルタの種類:バターワース、チェビシェフⅠ、チェビシェフⅡ、楕円、カスケード、ベッセル、ガウシアン、レジェンドール
- コーナーの周波数:58.63 mHz – 17.58MHz
- 入出力レイテンシー:サブマイクロ秒
- 通過帯域リップル:0.1~10dB設定可能
- ストップバンド減衰量:10 -100 dB設定可能
- 入力と出力のオフセットとゲインを単体で調整可能
アプリケーション
- システム設計
- クローズドループ制御
- ノイズ除去
- 信号増幅
- フィルタ設計・評価
