関連商品・技術情報
商品基礎情報

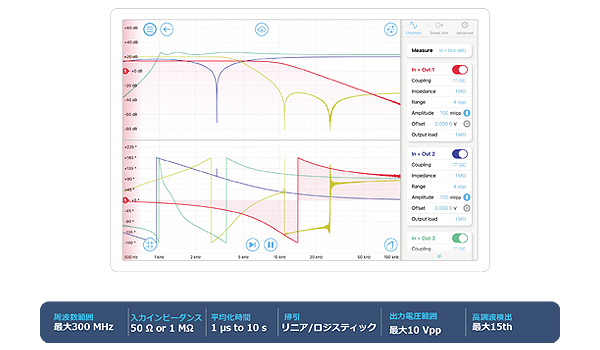

特長
- リニアまたは対数掃引サイン出力
- 応答関数を取得しながら加算、減算、乗算、除算する数学チャンネル
- カーソルやマーカーで主要な指標を測定できます
- 測定値の平均化およびセトリング時間の設定が可能です
- 一般的なフォーマットで簡単にデータを保存し、クラウドやDropboxにアップロードすることが可能です
- 4系統同時プローブ、または1系統多点プローブ
- 15倍高調波まで復調可能
仕様
- 周波数範囲:10 mHz to 300 MHz
- 平均化時間:1 μs to 10 s
- セトリングタイム:1 μs to 10 s
- スイープポイント:32, 64, 128, 256,512, 1024, 2048, 4096, 8192
- ソースインピーダンス:50 Ω
- 出力電圧範囲:
- 2 Vpp
- 10 Vpp (< 100 MHz)
- 入力インピーダンス:50 Ω or 1 MΩ
- 入力範囲: 400 mVpp, 4 Vpp, or 40Vpp
- ノイズフロア:
- < 100 kHz: < -125 dBm
- 100 kHz – 300 MHz: < -135dBm
アプリケーション
- インピーダンス測定
- 静電容量/インダクタンス測定
- 安定性解析
- 電源解析
- EMIフィルタ特性評価
