旭化成エレクトロニクス ｜磁気式回転角度センサーICのご紹介

AK7455 は、IC 表面に平行な磁場を検出するセンサーで、当社独自技術により 25,000rpm までの高速回転に追従する 14bit 回転角度センサーです。 AK7455 と小型磁石という簡単な構成で、非接触に回転角度を検知することが可能です。電源電圧は、3.0V ~ 5.5V まで対応し、小型パッケージ (QFN 24-pin) を採用しています。

AK7455の特長

・角度誤差補正機能　軸ずれ等に起因する誤差を補正し、精度を向上することが可能です(Typ:±0.1°)
・Off -Axis配置対応　Shaftの先が使用可能 (両軸使用可)、Shaft内にケーブルを通せるなどの優位性があります
・非接触式で防水、粉塵対策に適しており埃や油などにも強く劣悪な環境でも信号品質が劣化しません
・加速度応答向上　従来品にに対して、内部フィルタの帯域設定を拡張し、加減速時の応答性を向上しています
・補正機能　Off-Axis配置や、軸端(Shaft-End)配置時の実装誤差に起因する誤差から、補正機能を用いて精度を向上することが可能です
(Typ:±0.1°)

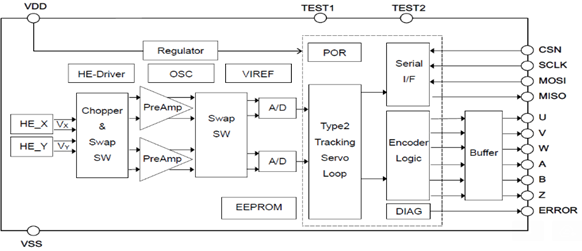

ブロック図

想定アプリケーション

モーター制御アプリケーション（ロボットの関節制御、工作機械）、ステッピングモーター、DCBLモーター（ローター位置検出）、汎用エンコーダー (光学式からの置き換え)

評価キット

配置方式含めた評価ボード、磁石など準備がございます。
詳細は弊社にお問い合わせください。
