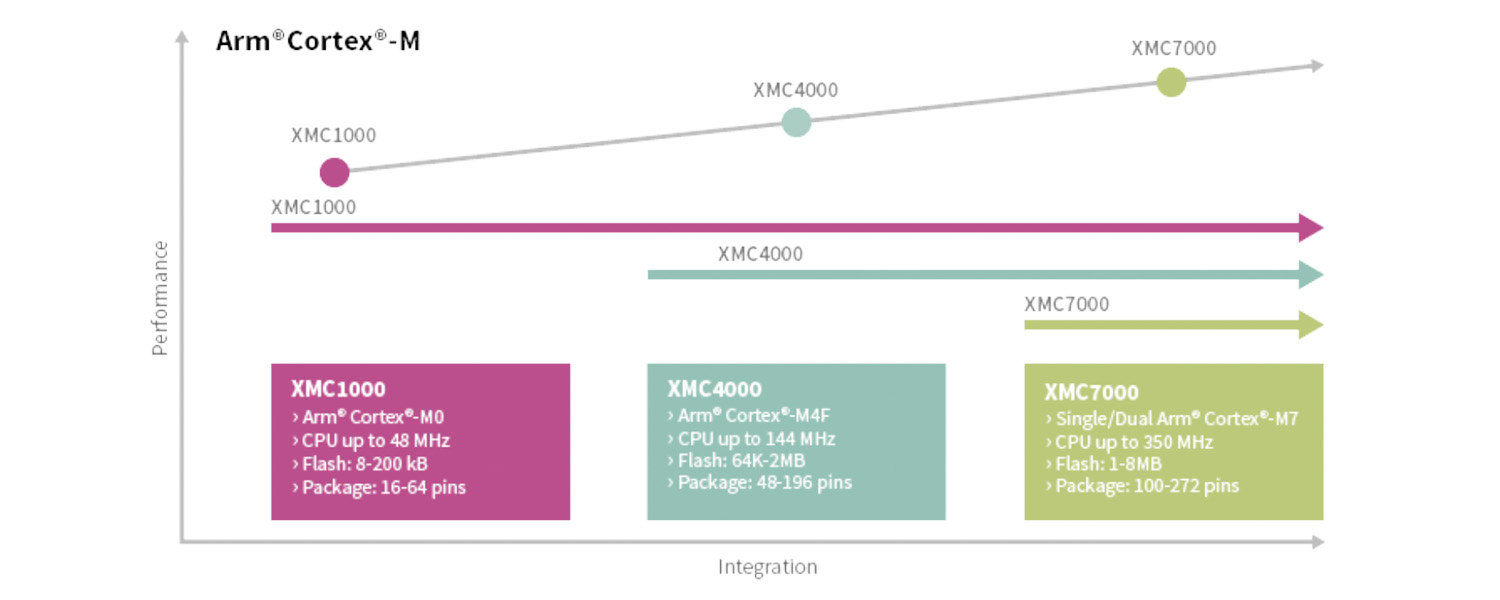

XMC™ファミリー
特長
- Arm® Cortex®-Mコアを搭載した32-bitマイコン
Cortex®-M0、Cortex®-M4、Cortex®-M7コアを搭載した製品をラインアップ - 豊富なペリフェラル
照明やモータ制御、電力変換等のアプリケーションに最適なペリフェラルを搭載し、迅速な市場投入をサポート - 高品質、高堅牢性
長期供給に対応、-40℃~125℃の温度範囲 - 評価キットおよび専用の統合開発環境を提供
開発期間短縮をサポート

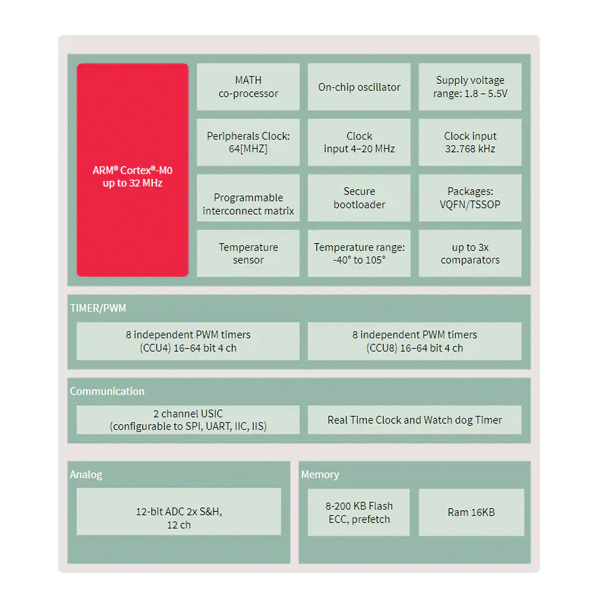

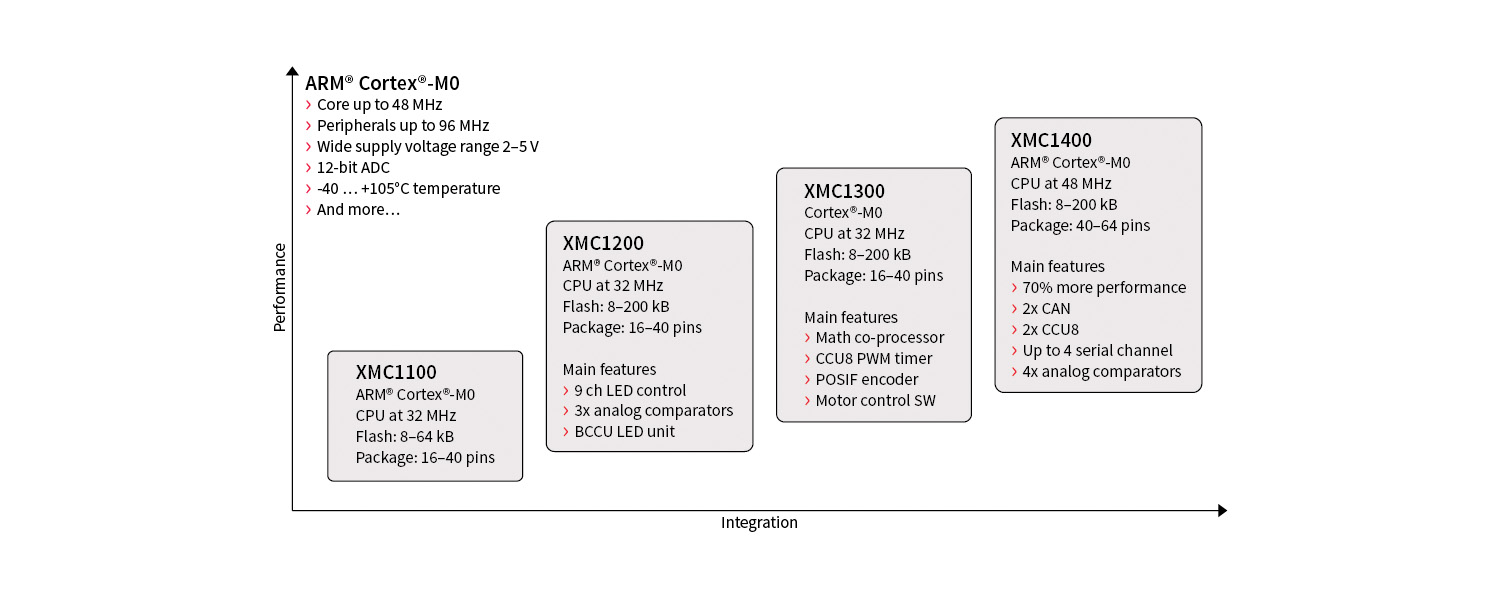

XMC™1000 シリーズ
XMC™1000シリーズはCortex®-M0コアを搭載したエントリーモデルで、65nmプロセスで製造されています。MATHコプロセッサを搭載することでリアルタイムに演算を実行することができ、コストパフォーマンスに優れています。
主な機能・特長
- Arm® Cortex®-M0コア搭載(最大48MHz)
- MATHコプロセッサを内蔵し、三角関数をリアルタイムで演算可能
– PWMタイマ-などのペリフェラルを最大96MHzで動作可能 - BCCU(輝度・色彩調整)ペリフェラル搭載
– LED制御時にデジタル調光やカラー制御が可能 - 最大4つのコンパレータ搭載
– スイッチング電源の制御に最適 - モータ位置制御用インターフェース(POSIF)搭載
– 光学式エンコーダ、ホールセンサの制御に最適 - 1Msps 12 bit ADC搭載
- 2つのCANノードを制御可能
- 動作電圧範囲:1.8V~5.5V
- アプリケーション例
– モータ制御
– LED照明の調光
– 芝刈り機やチェーンソー等の小型エンジン制御
– ワイヤレス充電の制御

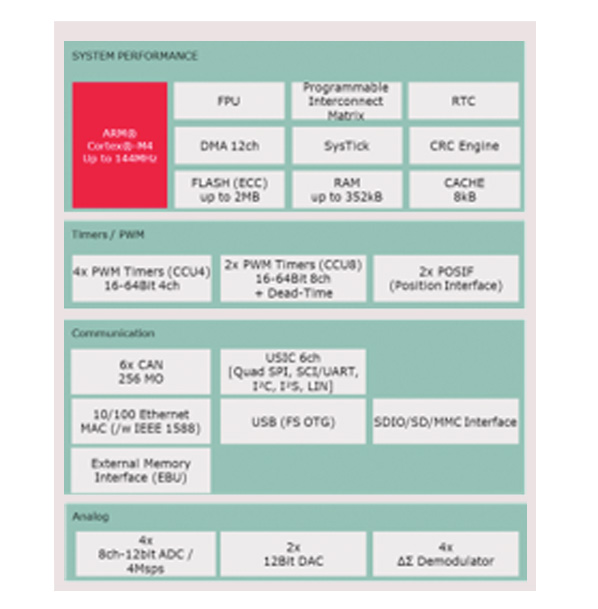

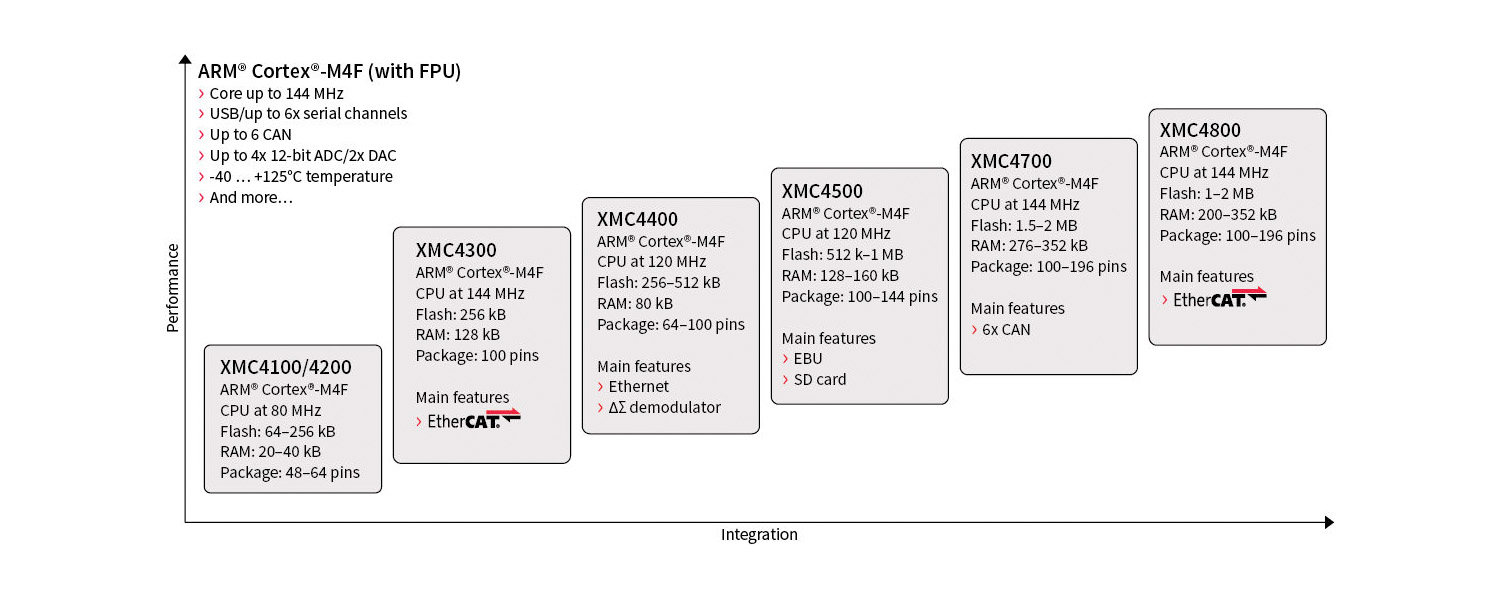

XMC™4000シリーズ
XMC™4000シリーズはDSP命令セット対応のCortex®-M4を搭載しています。最大125℃の動作温度対応、15年以上の長期供給性、EtherCAT®対応(XMC™4300/XMC™4800)などの特徴があり、産業用途向けに最適なモデルです。
主な機能・特長
- Arm® Cortex®-M4コア搭載(最大144MHz)
- 最大2MBのフラッシュメモリ
- 最大352KBのRAM
- EtherCAT®対応(XMC™4300/XMC™4800)
- DMA対応
– 12ch(XMC™4500)
– 8ch(XMC™4400/XMC™4200/XMC™4100) - 緊急シャットダウンおよび ADC トリガー付きPWM搭載
- POSIF搭載
- デルタシグマ復調
- 直行エンコーダーインターフェース
- タッチインターフェース
- 最大6つのCANノード
- 最大 4x 12 bit ADC で 4Mspsを実現 (インターリーブモード)
- 最大6つの多機能シリアルインターフェース搭載(SPI、I2C、I2S、UART)
- SIL-2/3対応
- -40℃~125℃の温度範囲
- アプリケーション例
– 産業用モータ制御
– 太陽光発電インバーター
– PLC
– HMI

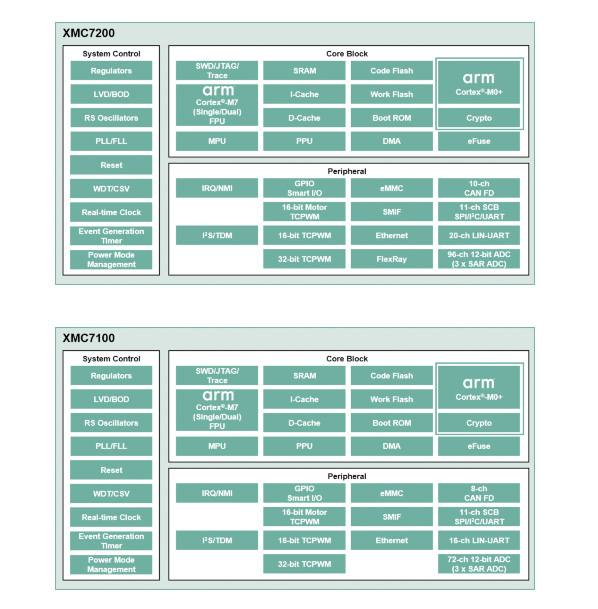

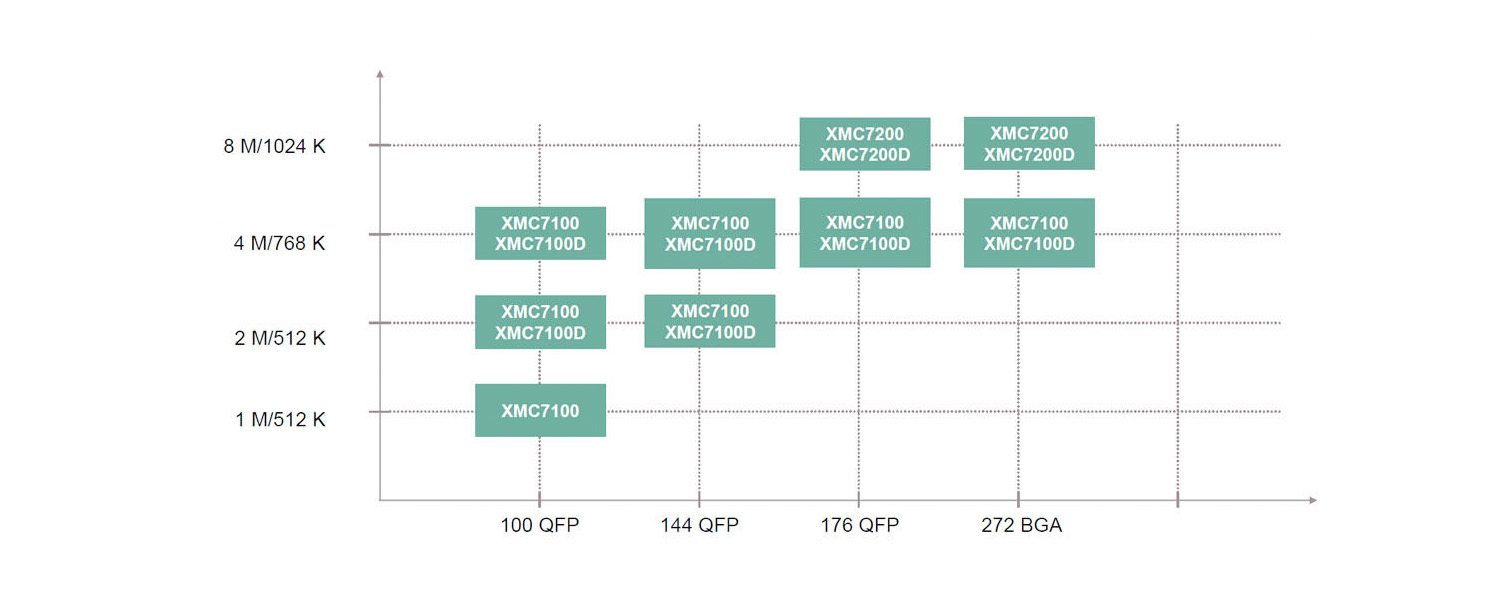

XMC™7000シリーズ
XMC™7000シリーズは高度な産業アプリケーションに対応したハイエンドモデルで、40nmプロセス製造によるクラス最高の演算性能と低消費電力を特徴としています。Cortex®-M7およびCortex®-M0+を搭載し、シングルコアとデュアルコアから選択可能です。
主な機能・特長
- Cortex®-M7およびCortex®-M0+を搭載 (シングルまたはデュアルコア)
– 最大350MHz(Cortex®-M7)
– 100MHz(Cortex®-M0+) - 最大8MBのフラッシュメモリ
- 最大1MBのRAM
- RWW (Read While Write) フラッシュ機能搭載
- 102Ch(16 bit)、16Ch(32bit)のTCPWMタイマー
- 複数の低消費電力モードを搭載
- 動作電圧範囲: 2.7V〜5.5V
- CAN FD、ギガビットイーサネット対応
- SMIF、SDHCインターフェースに対応
- -40℃~125℃の温度範囲
- アプリケーション例
– 産業用モータ制御
– ロボティクス
– EV充電
-バッテリーマネジメントシステム

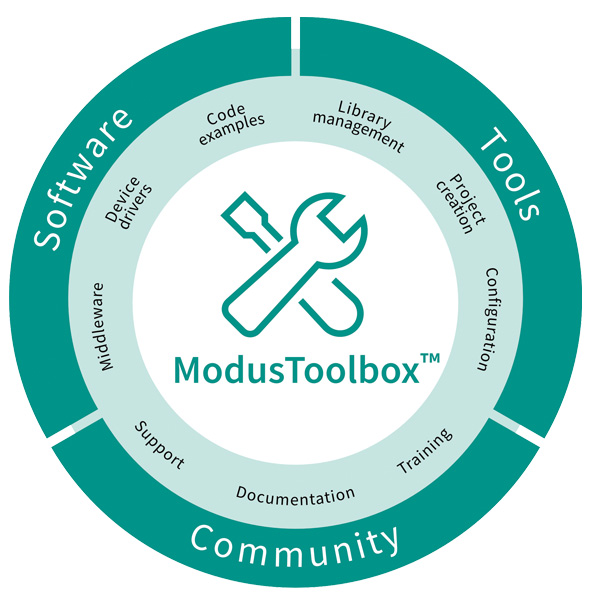

ModusToolbox™
ModusToolbox™は、XMC™7000シリーズを含めたインフィニオン社製マイコン対応の統合開発環境です。ボードサポートパッケージ、ペリフェラルドライバー、ミドルウェア、サンプルコード等、アプリケーション開発に欠かせない様々なソフトウェアを提供します。

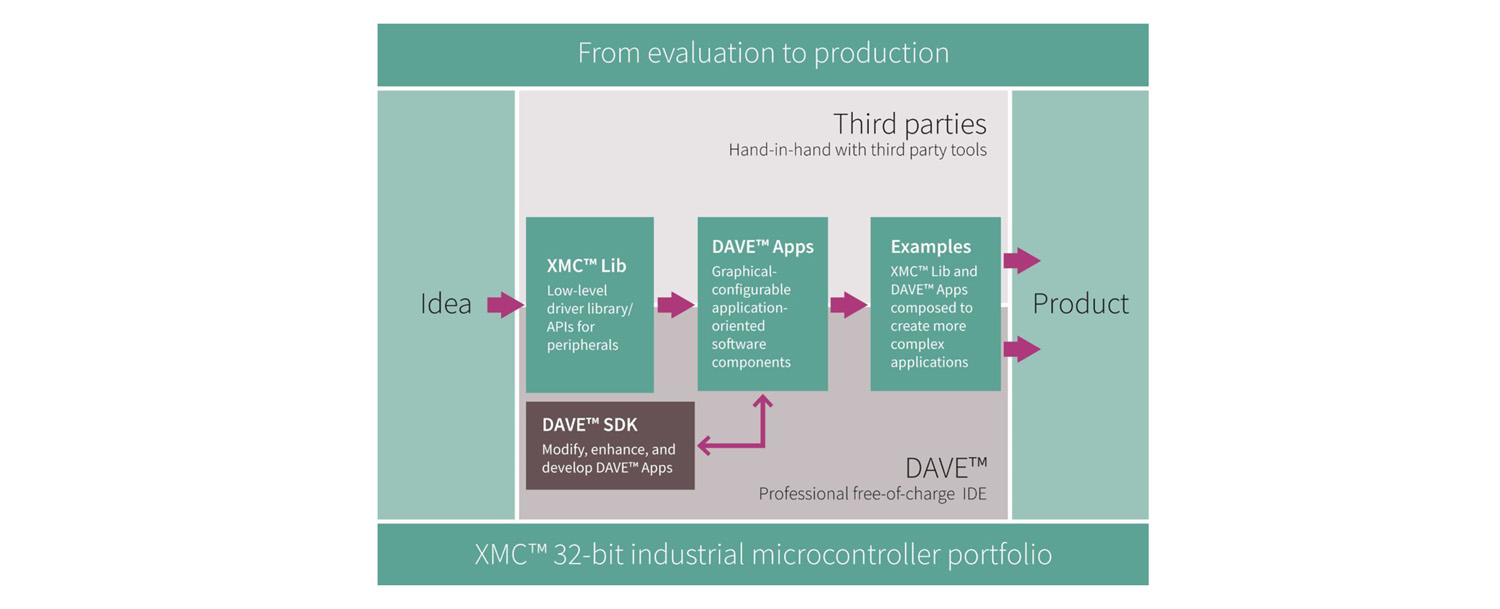

DAVE™
DAVE™は、XMC™1000/4000シリーズに対応した統合開発環境です。コードリポジトリ、GUIによる設計機能、自動コード生成機能を提供します。以下のライブラリやSDKを提供しており、DAVE™IDEまたはサードパーティ製ツールを用いたアプリケーション開発でご利用いただけます。
- DAVE™ IDE
- XMC™ Lib
- DAVE™ APP
-DAVE™SDK - Examples
