商品基礎情報
PSoC™とは
Programmable System on Chip PSoC™の主な特長
- Arm® Cortex®-Mコアを搭載した高性能で低消費電力な32-bitマイコン
- 堅牢なセキュア IoT デバイスを実現: HW Security, Wireless, IoT HMI
- タッチセンシング: 静電容量性 CAPSENSE™、誘導性 MagSense
- プログラマブル リッチ アナログ : センサなどの Analog Front End
- プログラマブル デジタル ブロック : シリアル通信などのカスタマイズ
- 豊富なSDKおよびSW開発ツールにて開発期間短縮をサポート
8-Bit CPU High Analog Integration |
32-Bit Cortex®-M0/M0+ 8-/16-Bit Replacement |
32-Bit Cortex®-M3 Mid-Range Performance |
32-Bit Cortex®-M4&M0+ Ultra Low Power, Secure, High Performance |
PSoC™ 6 Cortex®-M4&M0+ 150&100MHz, 2MB Flash Up to 7PAB, 56PDB 104 I/Os |
|||
PSoC™ 5LP Cortex®-M3 80MHz, 256KB Flash Up to 20PAB, 30PDB 72 I/Os |
|||
PSoC™ 4 Cortex®-M0/M0+ 48MHz, 384KB Flash Up to 13PAB, 20PDB 98 I/Os |
|||
PSoC™ 3 8051 CPU 67MHz, 64KB Flash Up to 19PAB, 30PDB 72 I/Os |
|||
PSoC™ 1 M8C CPU 24MHz, 32KB Flash 16PAB, 16PDB 64 I/Os |
PAB: Programmable Analog Block PDB: Programmable Digital Block

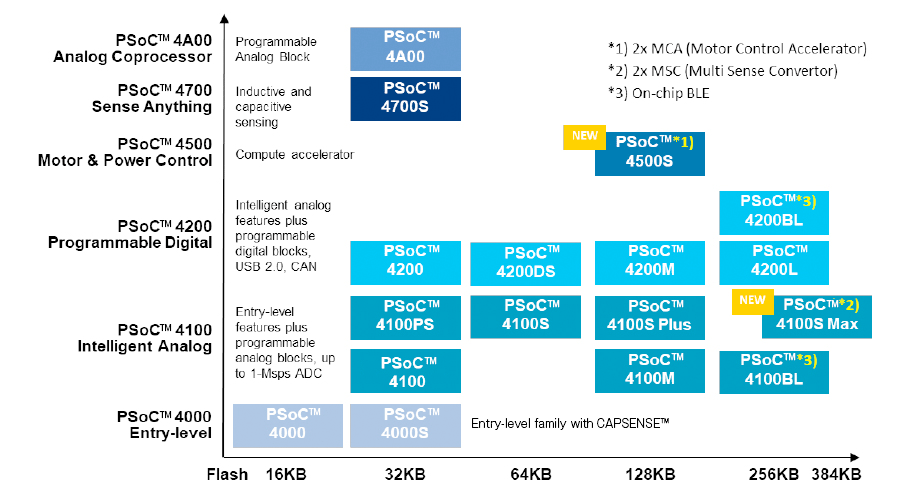

PSoC™ 4 ファミリ
PSoC™ 4 はCortex®-M0/M0+ を搭載し、エントリーモデルの基本的なマイコンから、CAPSENSE™やMagSenseのセンシング、モーター制御、リッチなアナログ制御など最も幅広く製品を展開しています。
※PSoC™ 4500S 以外にもモーター制御向け PSoC™ 4 は多数存在していますので、お問い合わせください。

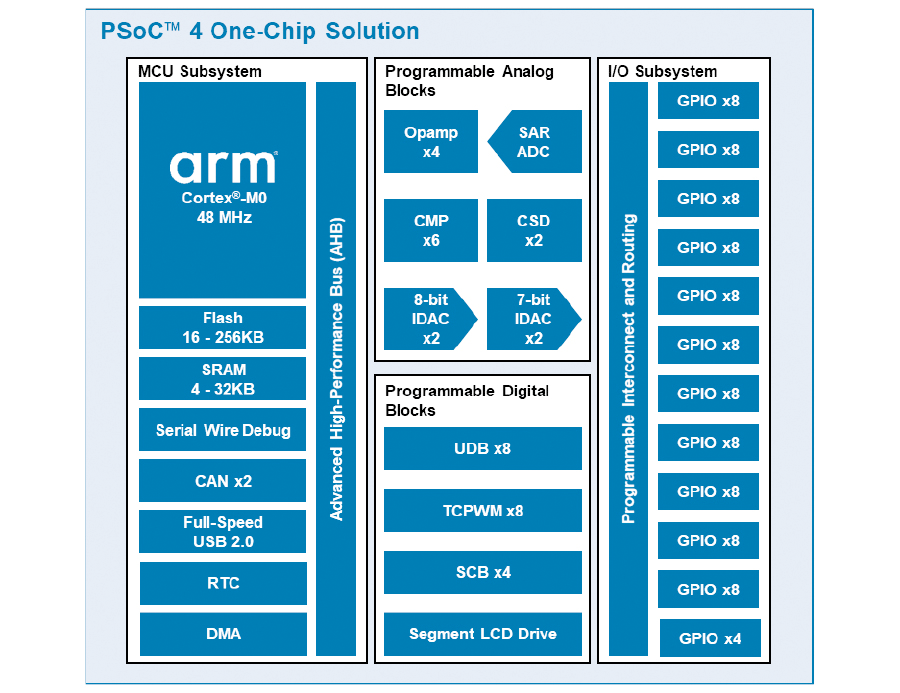

PSoC™ 4 の構成要素
- Arm® Cortex®-M0 or Cortex®-M0+ up to 48MHz
- 16K to 384KB Flash, 2K to 32KB SRAM
- 超低消費電力モード:Active、Sleep、Deep Sleep、Hibernate、Stop
- モータ制御アクセラレータ (MCA): 32-bit Divider and Square Root at high frequency
- プログラマブル・アナログブロック
- Opamps, Comparators, ADCs, DACs
- 静電容量性センシング CAPSENSE™:タッチ、ジェスチャー、近接、液体レベルなど
- 誘導性センシング MagSense:タッチ、近接、ロータリエンコーダ、リニアエンコーダなど
- プログラマブル・デジタルブロック
- Universal Digital Block (UDB): PLDとALUで構成されています。
- TCPWM: Timer, Counter, PWM
- SCB: SPI, UART, I2C, LIN
- セグメントLCDドライバ
- コネクティビティ
- I2C
- CAN 2.0B
- USB 2.0 Full Speed
- BLE 4.2 with 2.4GHz RF and 50Ω anntena driver
静電容量性センシング CAPSENSE™
●自己容量および相互容量ベースのタッチ センシング技術
●クラス最高の信号対雑音比を提供
●さまざまなオーバーレイ素材と厚さに対応する高性能センス
●広範囲の近接センス
●高い耐液性:シールド電極とガード センサにより液滴または液体流によるraw カウントの変化を補正
●電磁妨害 (EMI) を更に低減するための疑似ランダムシーケンス(PRS) のクロック ソース
●ハイバネートモードでの超低消費電力
誘導性センシング MagSense
●屋外や高温などハードな環境環境下でのHMIに最適
●手袋を装着していても影響なし
●ボタン、近接、回転エンコーダ、直線距離エンコーダなど
●誘導性センサ数:16 a MagSense
●MagSense Tuner:Auto, Anti-twist filter, Cross-talk filter
PSoC™ 6 ファミリ
PSoC™ 6 ファミリは、組込み型IoTアプリケーションを含むバッテリー駆動の低消費電力アプリケーションに最適な超低消費電力アーキテクチャで構築された汎用マイクロコントローラ製品群です。
Programmable Line PSoC™ 61 |
Performance Line PSoC™ 62 |
Connectivity Line PSoC™ 63 |
Security Line PSoC™ 64 |
Cortex®-M4@150MHz 256K to 2MB Flash 128K to 1MB SRAM |
Cortex®-M4@150MHz Cortex®-M0+@100MHz 256K to 2MB Flash 128K to 1MB SRAM |
Cortex®-M4@150MHz Cortex®-M0+@100MHz 512K, 1MB Flash 128K, 288KB SRAM |
Cortex®-M4@150MHz Cortex®-M0+@100MHz 512K to 2MB Flash 256K to 1MB SRAM |
Serial Communication Blocks, QSPI, I2S, PDM-PCM, LCD, DMA, Programmable Digital Blocks, Timer/Counter/PWMs, ADC, DAC, LP COMP, CAPSENSE™, Opamps, RTC, PLLs, OSCs, Smart IO, eFuse, Crypto | |||
Ultra Low Power / Low Power | |||
Bluetooth Low Energy (BLE) 5.0 with 2Mbps | |||
Hardware-based Security:Root-of-Trust Services |

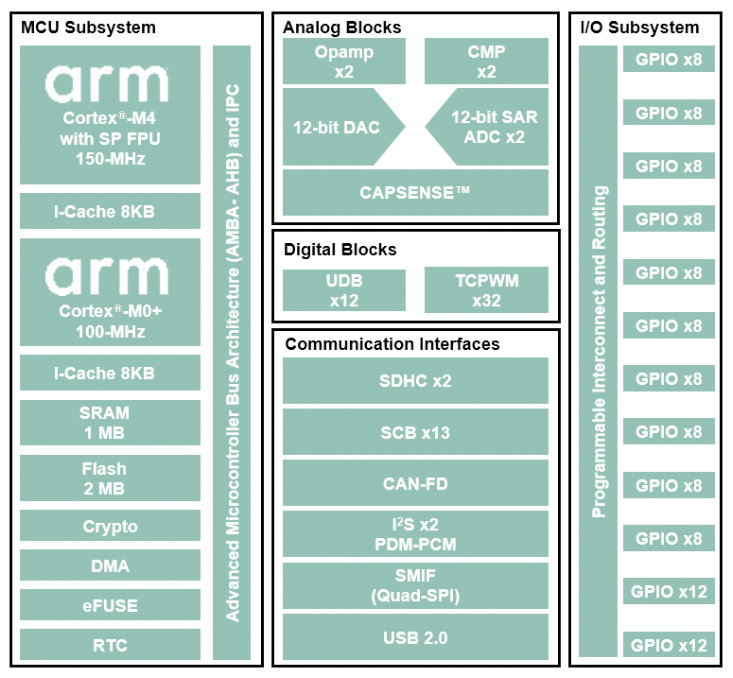

PSoC™ 6 の構成要素
- Arm® Cortex®-M4およびCortex®-M0+をベースとしたデュアルコアCPUアーキテクチャ
消費電力と性能を同時に最適化し、データ転送に専用のDMAコントローラを使用することができます。 - プラットフォームに組み込まれたセキュリティ
ハードウェアベースのRoT(Root of Trust)、ハードウェア暗号アクセラレータ、分離された処理環境、安全なオンボーディング、ブート、キーストレージ、ファームウェアアップデート、および信頼できるFW-Mセキュリティサービスを統合しています。 - 幅広いメモリオプション
256KB~2048KBのフラッシュメモリと128KB~1024KBのオンチップSRAMをサポート。Quad SPI (QSPI) インターフェースによるメモリ増設が可能 - 豊富な低消費電力アナログ&デジタルペリフェラル
第4世代CAPSENSE™を採用した静電容量式タッチインターフェース、12ビットSAR ADC、オペアンプ、コンパレータ、DACなどの低消費電力アナログ、PWM、シリアルプロトコル、USB 2.0 Full Speed、I2S、PDM-PCM、CAN-FDなどのデジタルペリフェラルがあります。 - 豊富なパッケージオプション
WLCSP、BGA、QFN、TQFPの各パッケージをサポート。最大102個のGPIOが利用可能です。

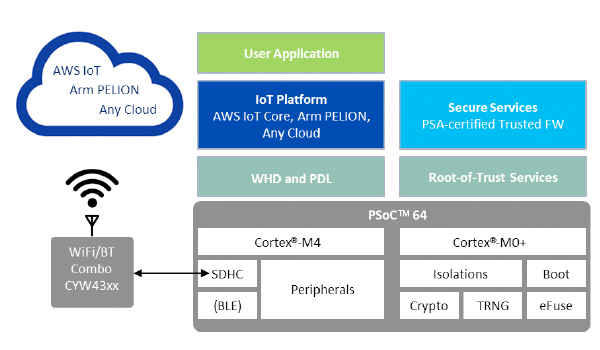

Secure IoT Device to AWS IoT Core, Arm® PELION, and Any Cloud
- セキュアマイコン PSoC™ 64 + Wi-Fi/BT Combo CYW43xx
- Root-of-Trust サービス: eFuse, Crypto, Secure Boot, etc.
- 業界標準規格 PSA認証 Trusted Firware-M
- インフィニオン テクノロジーズ 周辺モジュールドライバ
- 周辺モジュールドライバライブラリ (PDL)
- Wi-Fi ホストドライバ (WHD)
- IoT Platform
- AWS IoT Core: Amazon FreeRTOS with PSA APIs
- Arm® PELION: Mbed OS with PELION DM Client
- Any Cloud: RTOS with Could App Agents and DM Client

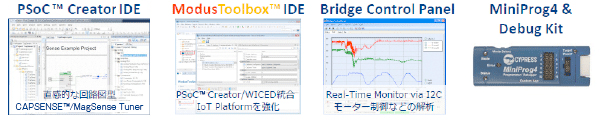

便利なSW開発ツール
SWツールの使い方を丸文テクニカルスクエアにてご紹介!
