エッセンシャル・電源ツールキット (MAXESSENTIAL02EP)のご紹介
今回Analog Devices, Inc.(以下、アナログ・デバイセズ社)が選りすぐりしたNanoPowerを中心に9種類の電源製品の評価ボードをセットにした『エッセンシャル・電源ツールキット』を新たにリリースしました。本コンテンツでは、ツールキットの内容をご紹介いたします。過去にリリースしている、おすすめのアナログIC 39種類をセットにしたサンプルキット『エッセンシャル・アナログツールキット(MAXESSENTIAL01)』と合わせてご検討ください。
また、エッセンシャル・電源ツールキットの評価サンプルをご用意しております。ご希望の方はサンプル希望ボタンよりお申し込みください。
※応募多数の場合は抽選となります。抽選結果は発送をもってかえさせていただきます。
エッセンシャル・電源ツールキットの内容
何が入っている？
以下はツールキットで提供される評価ボードの一覧表です。
省スペース・低消費電流に特化した9種類の評価ボードがセットになっています。各製品の詳細は表内のリンクからご覧ください。
| 型番 | カタログ | トポロジー | 機能 | スペック | パッケージ※基板にマウント |
|---|---|---|---|---|---|
| MAX38902C | MAX38902C | LDO | 10.5µVRMS低ノイズLDO | Vin：1.7V～5.5V Vout：0.6V～5.3V Iout：500mA |
6ピンWLP (1.22mm x 0.82mm) |
| MAX38913 | MAX38913 | LDO | 4µVRMS低ノイズLDO | Vin：1.8V～5.5V Vout：0.6V～5.0V Iout：1A |
※12ピンWLP (1.93mm x 1.34mm) 14ピンTDFN (3mm x 3mm) |
| MAXM38643A | MAXM38643A | 降圧 | NanoPower 降圧モジュール電源 (インダクタ内蔵) |
Vin：1.8V～5.5V Vout：0.7V～3.3V Iout：600mA SW周波数：500kHz以上(HPM) |
10ピンeMGA (2.1mm x 2.6mm) |
| MAX38640A | MAX38640A | 降圧 | NanoPower 降圧コンバータ | Vin：1.8V～5.5V Vout：0.7V～3.3V Iout：175mA SW周波数：1MHz以上(HPM) |
6ピンµDFN (2mm x 2mm) ※6ピンWLP (1.42mm x 0.89mm) |
| MAXM17225 | MAXM17225 | 昇圧 | NanoPower 昇圧モジュール電源 (インダクタ内蔵) |
Vin：0.4V～5.5V Vout：1.8V～5.0V Iout：200mA SW周波数：1MHz以上 |
10ピンeMGA (2.1mm x 2.6mm) |
| MAX17227A | MAX17227A | 昇圧 | NanoPower 昇圧コンバータ | Vin：0.4V～5.5V Vout：2.3V～5.2V Iout：1A SW周波数：～1MHz |
※6ピンWLP (1.58mm x 0.89mm) 8ピンTDFN (2mm x 2mm) |
| MAX77839D | MAX77839D | 昇降圧 | 昇降圧コンバータ | Vin：1.8V～5.5V Vout：2.3V～5.3V Iout：3A SW周波数：2,200kHz |
※15ピンWLP (2.07mm x 1.51mm) 11ピンFC2QFN (2.5mm x 2.0mm) |
| MAX38889 | MAX38889 | 昇降圧 | スーパーキャパシタバックアップ向け 昇降圧コンバータ |
Vsys：2.5V～5.5V Vcap：0.5V～5.5V Ichg：1.5A SW周波数：1,200kHz |
16ピンTQFN (3mm x 3mm) |
| MAX77827A | MAX77827A | 昇降圧 | 昇降圧コンバータ | Vin：1.8V～5.5V Vout：2.3V～5.3V Iout：1.6A SW周波数：2,500kHz |
※12ピンWLP (1.61mm x 2.01mm) 14ピンFC2QFN (2.5mm x 2.5mm) |
梱包形態

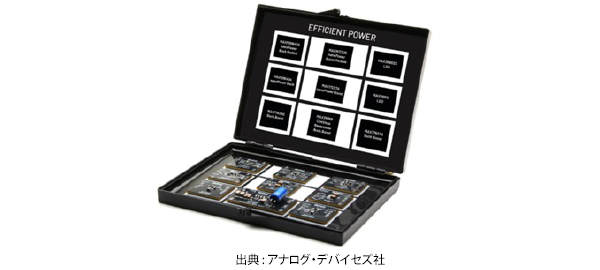

アナログ・デバイセズ社のWEBサイトをみると、このようなケースで提供されることがわかります。
一見アタッシュケースのように見えますが、実際には(9.2cm × 11.9cm × 1.6cm)と非常にコンパクトかつESD保護ボックスとなっています。
実物を見てみよう
今回もイメージをより明確にするため、実物をお取り寄せしてみました。

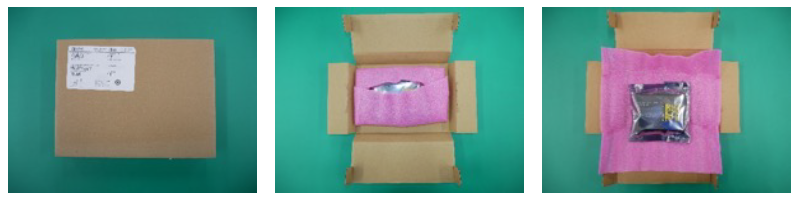

- まずは外箱。中身は緩衝材そして静電気防止袋に収められています。

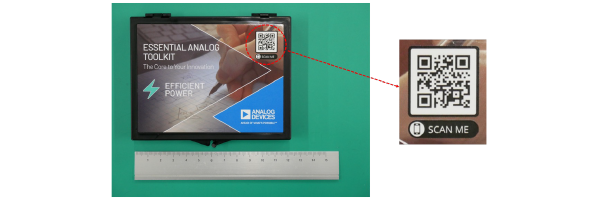

- そして本体。QRコードからアナログ・デバイセズ社のWebページを見ることができます。

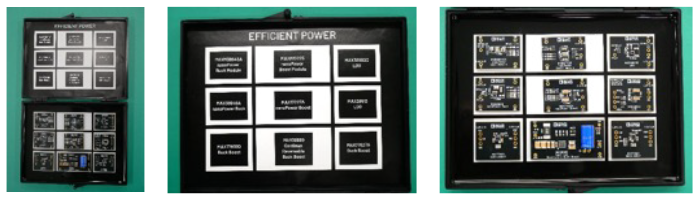

- 本体開封。各評価ボードはゲルの上に固定され、どのEVKITなのか分かりやすく配置されています。
エッセンシャル・電源ツールキットの評価サンプルお申し込みはこちら
エッセンシャル・電源ツールキットの評価サンプルをご用意しております。
ご希望の方はサンプル希望ボタンよりお申し込みください。
※応募多数の場合は抽選となります。抽選結果は発送をもってかえさせていただきます。
