商品基礎情報
インフィニオン EXCELON™ F-RAM
主な特長
- 高性能 : 108 MHz のシリアル QSPI インターフェイスにより、従来の SPI F-RAM に比べ性能が 10倍以上向上
- 超低エネルギー : 突入電流制御により、スタンバイ電流を従来の F-RAM の最大 1/70 に低減
- 低電源電圧 : 1.8 V ~ 3.6 V の広電圧範囲に加え、1.71 V ~ 1.89 V の動作電圧に対応
- 容量 : 業界最高密度のシリアル不揮発性 RAM で、データロギング用に 2 Mbit ~ 最大 16 Mbit のストレージを提供
EXCELON™ F-RAMファミリー
EXCELON™ Ultra : 産業オートメーション用高性能 F-RAM
- ピン数の少ない 108 MHz QSPI インターフェースで、パラレル インターフェース並みに高速なバースト アクセス時間 35 nsを実現
- 100兆サイクルの読み取り/書き込み耐久性により、85 ℃ で 15 ~ 20年間連続的にデータの記録が可能
- マルチ コンポーネント ソリューション (SRAM + バッテリー + 電源管理コントローラ) をシングル チップで置き換え
出典 : Application brief “EXCELON™ Ultra F-RAM memory”
EXCELON™ Auto : 車載イベント データレコーダー用高信頼性 F-RAM
- AEC-Q100、及び 機能安全(ISO 26262)に準拠
- 10兆サイクルの読み取り/書き込み耐久性により、10 μs 毎のデータを 20年間記録可能
- -40 ℃ から +125 ℃ の高い車載動作温度で堅牢な性能を実現
出典 : Application brief “EXCELON™ Auto F-RAM memory”
EXCELON™ LP : 携帯医療機器・ウェアラブル向け超低消費電力 F-RAM
- ハイバネート、ディープ パワーダウン、スタンバイの複数の省電力モードを搭載
- EEPROM の 1/200、NOR フラッシュの 1/3,000 の省電力を実現
- 電源投入時のサージ電流を最小化する突入電流抑制機能
- 1,000兆サイクルの読み取り/書き込み耐久性により、3,000年以上にわたってミリ秒単位でデータを記録可能
- 小型フット プリント (~10 mm2)、8 ピン GQFN パッケージで、小型フォーム ファクタに対応
出典 : Application brief “EXCELON™ LP F-RAM memory”
F-RAM 技術と競合メモリ比較
F-RAM 技術
F-RAM メモリは強誘電体技術に基づいて製造されています。F-RAM チップは、一般に PZT と呼ばれるチタン酸ジルコン酸鉛の薄い強誘電体膜を含有しています。PZT 内の原子は電界中で極性を変化させ、電力効率の高いバイナリスイッチを生成します。ただし、PZT の最も重要な点は、電力遮断の影響を受けないことであり、F-RAM を信頼性の高い不揮発性メモリにしています。F-RAM の基本的な動作原理とそのユニークなメモリセルアーキテクチャは、他の不揮発メモリとは一線を画す特別な利点をもたらします。

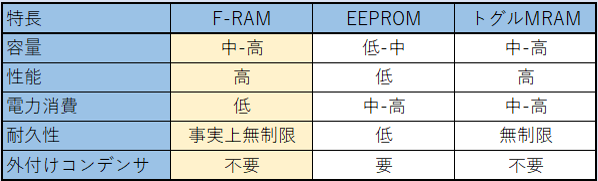

競合メモリ比較
F-RAM 製品は、競合する EEPROM や MRAM ソリューションと比べアクティブ電流消費がはるかに小さく、業界で最も消費電力の低い不揮発性メモリ ソリューションの一つです。このため、F-RAM はウェアラブル機器や医療用インプラントなどのバッテリー駆動機器に適しています。F-RAMは、事実上無制限の耐久性と即時書き込みの不揮発性により、特定のデータロギング アプリケーションにおいて従来のメモリよりも優れています。
出典:infineon HP “F-RAM(強誘電体メモリ)”

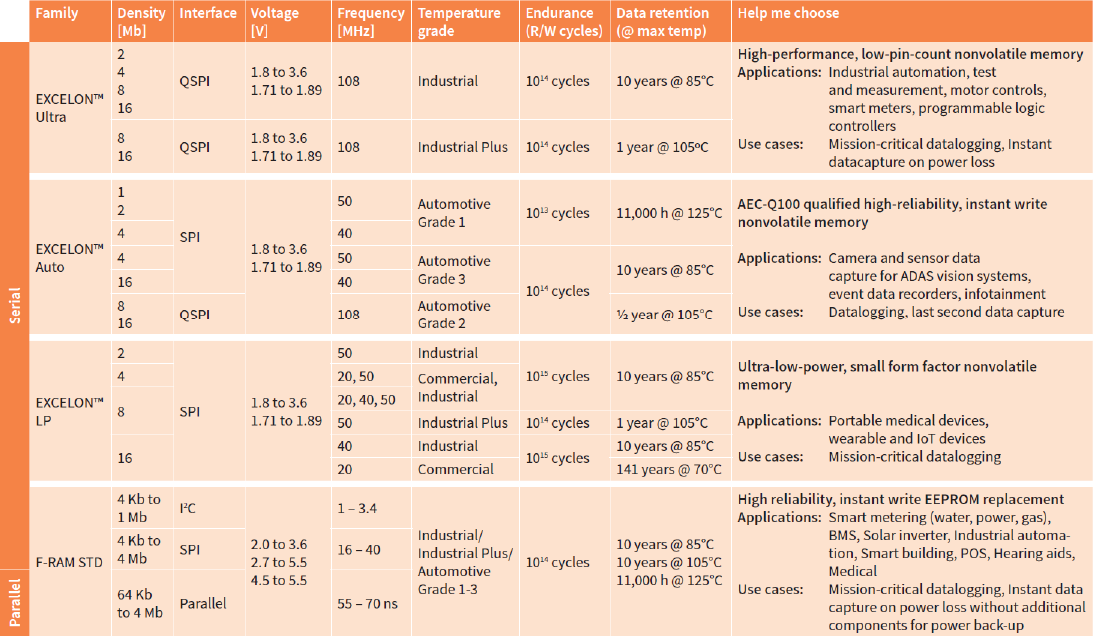

インフィニオンの F-RAM 製品
インフィニオンは、EXCELON™ F-RAM ファミリーのほか、シリアルおよびパラレル F-RAM の幅広いポートフォリオを提供しています。F-RAM 標準品(F-RAM STD)は、4 Kbit から 4 Mbit までの容量で取り揃えています。
出典 : Quick selection guide “High-performance memory portfolio”
評価ボード

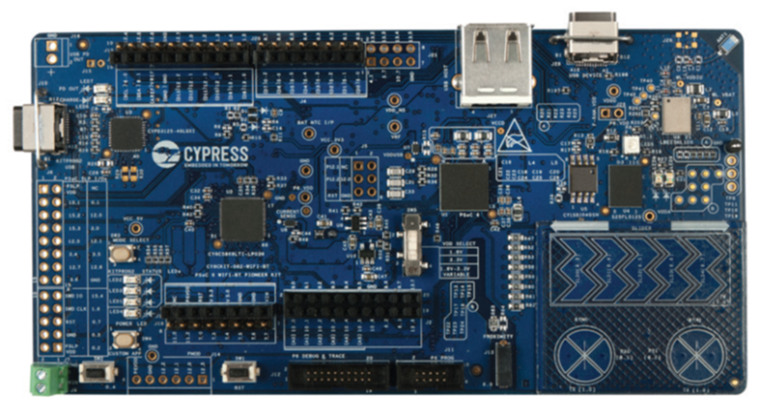

PSoC™ 6 WiFi-BT Pioneer Kit (CY8CKIT-062-WiFi-BT)
CY8CKIT-062-WiFi-BT は、PSoC™ 62 マイクロコントローラを搭載した低コストのハードウェア プラットフォームです。
CY8CKIT-062-WiFi-BT には、EXCELON™ Ultra(8 ピン SOIC パッケージ、4 Mbit、108 MHz QSPI)が含まれており、並列バッテリバックアップ ソリューションと同等の書き込み速度で、エネルギー効率に優れたデータロギングを実現し、事実上無制限の読み取り/書き込み耐久性を提供します。
出典 : Quick Start Guide “PSoC™ 6 Wi-Fi Bluetooth® Pioneer Kit”
