Pendulum Instruments社 マルチチャンネル周波数カウンタ/アナライザ　CNT-102

シングルショットの高分解能により、高速なクロック間の位相比較、正確なキャリブレーションが可能となります。速度1µsでサンプリングした各チャンネル周波数を 14psレベルの分解能（タイムスタンプ）で、2 つの信号を同時に比較検証が可能です。
ギャップフリー、ゼロデッドタイムのカウントにより、各サイクルを失うことなく連続測定が実施可能です。

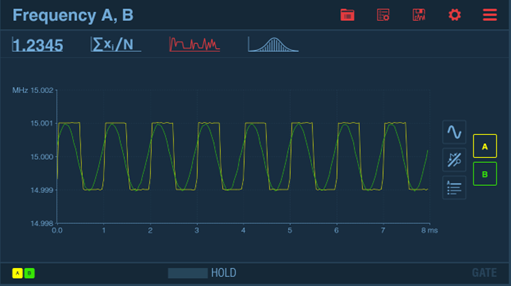

CNT-102 は、高性能の変調ドメイン アナライザ (MDA) としても利用可能です。 2つの同時信号に対する最大1M測定/秒の高速性により、高速な周波数、位相、時間の変動をリアルタイムでキャプチャすることが可能です。

CNT-102 は、独自の 2チャンネル設計に加えて、オプションによる最大24GHzのRF入力も備えており、同時チャンネルや個別チャンネルの入力信号のに対して、ギャップのないタイムスタンプを実行します。以前まで、2つの原子時計の比較には、スイッチ等の機器が必要でありましたが、本測定器では単体で評価の実施が可能となります。

タッチスクリーン画面によりタッチ操作が可能です。また、USB ポート接続でのワイヤレスマウスによる操作も可能となっております。加えて、Web サーバーインターフェイスによるPC 画面からの制御も可能です。

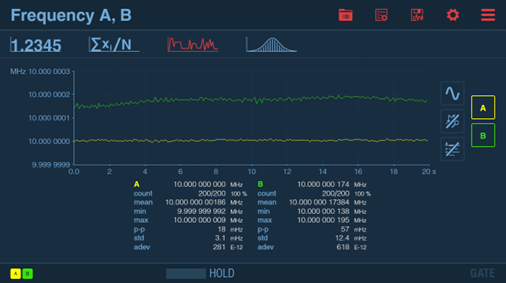

Webサーバー機能により、イーサネット経由でCNT-102に接続、フロントパネルの表示、測定操作が可能です。周波数ソースを特定の閾値に調整する場合、グラフィックディスプレイは迅速かつ正確なキャリブレーションガイダンスを提供します。またグラフの切取り、ズーム、個々のサンプルの表示も可能です。

CNT-102は、4チャンネルの同時測定が可能なCNT-104Sを除く、全ての既存周波数カウンタの機能を上回ります。

＞＞マルチチャンネル周波数カウンタ/アナライザ　CNT-104S

2チャンネル同時測定により、並列周波数測定が可能です。 1 台のCNT-102により、量産ラインでの2つの周波数カウンタを低コストで置換えることが可能です。

追加オプションのラックマウントアダプターを使用して、19 インチ、2Uのラックスペースに 4つの並列周波数カウンターとして配置することも可能です。そして測定の制御通信インターフェイスとして、イーサネット、WLAN*、USB** からの選択が可能で、PC/ラップトップ/タブレット、テストコントローラへの接続が可能です。高速なバス速度により、ATEの測定システム等の測定時間が短縮可能で、最大 170k 測定/秒の高速ブロック測定を実行します。

* 外部 USB WiFi ドングルが必要
** USB機能は、SWアップグレードにより利用可能な機能の予定になります。

CNT-102 は、リモート制御とデータ転送用のギガビットイーサネットインターフェースが搭載されており、USB ポートでWiFiにより、CNT-102 をローカルワイヤレスネットワークに接続することが可能です。またWeb サーバーを使用して、ラボ以外の外部環境からのアクセス制御が可能です。

CNT-102 は、様々な要求に合わせて構成選択が可能です。

〈追加オプション〉

• RF周波数測定用に”channel C” の追加選択が可能です。
  • 3, 10GHzの基本ハードウェアから選択。
  • ※10GHzチャンネルにより、15、20、24 GHzへアップグレード可能。(ソフトウェアオプション)
• 標準搭載でTCXOが搭載されており、追加オプションで以下タイムベース(内部オシレータ)を選択可能です。
  • High-stability OCXO（<1E-8/月）
  • Ultra-stability OCXO（<3E-9/月）
  • ※外部リファレンスの入力にも対応。
• 0.5 Hz ～ 100 MHz パルス発生機能　(ソフトウェアオプション)
• TIE(タイムインターバルエラー)測定機能　(ソフトウェアオプション)
