Pendulum Instruments社 マルチチャンネル周波数カウンター/アナライザー　CNT-104S

シングルショットの高分解能により、高速なクロック間の位相比較、正確なキャリブレーションが可能となります。速度50nsでサンプリングした各チャンネル周波数を 7psレベルの分解能（タイムスタンプ）で 4 つの信号を同時に比較検証が可能です。
ギャップフリー、ゼロデッドタイムのカウントにより、各サイクルを失うことなく連続測定が実施可能です。

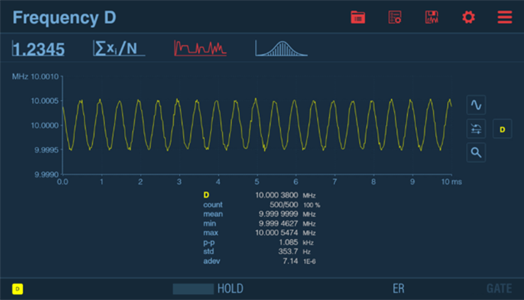

CNT-104S は、高性能の変調ドメイン アナライザ ー(MDA) としても利用可能です。 4 つの同時信号に対する最大20M測定/秒の高速性により、高速な周波数、位相、時間の変動をリアルタイムでキャプチャーすることが可能です。

CNT-104S は、独自の 4チャンネル設計に加えて、オプションによるRF入力も備えており、同時チャンネルや個別チャンネルの入力信号のに対して、ギャップのないタイムスタンプを実行します。以前、4つの原子時計の比較にはスイッチ等の機器が必要でしたが、本測定器では単体評価での実施が可能となります。

タッチスクリーン画面によりタッチ操作が可能です。また、USB ポート接続でのワイヤレスマウスによる操作も可能となっております。加えて、Web サーバーインターフェイスによるPC 画面からの制御も可能です。

Webサーバー機能により、イーサネット経由でCNT-104Sに接続、フロントパネルの表示、測定操作が可能です。周波数ソースを特定の制限に調整する場合、グラフィックディスプレイは迅速かつ正確なキャリブレーションガイダンスを提供します。またグラフの切取り、ズーム、個々のサンプルの表示も可能です。

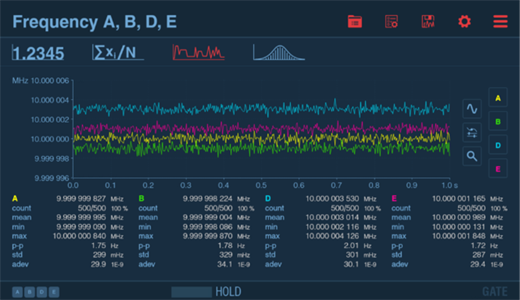

4チャンネル同時測定により、並列周波数測定が可能です。 1 台のCNT-104Sにより、低コストで試験環境内の既存の周波数カウンターを置換えるすることも可能です。

追加オプションのラックマウントアダプターを使用して、19 インチ、2Uのラックスペースに 8 つの並列周波数カウンターとして配置することも可能です。そして測定の制御通信インターフェイスとしてイーサネット、WLAN*、USB** から選択可能で、PC/ラップトップ/タブレット、テストコントローラーへの接続が可能です。高速なバス速度により、ATEの測定システム等の測定時間が短縮可能で、最大 170k 測定/秒の高速ブロック測定を実行します。

* 外部 USB WiFi ドングルが必要
** USB機能は、SWアップグレードにより利用可能な機能の予定になります。

CNT-104S は、リモート制御とデータ転送用のギガビットイーサネットインターポートが搭載されており、USB ポートでWiFiにより、CNT-104S をローカルワイヤレスネットワークに接続することが可能です。またWeb サーバーを使用して、ラボ以外の外部環境からのアクセス制御が可能です。

CNT-104S は、様々な要求に合わせて構成選択が可能です。

〈追加オプション〉

• RF周波数測定用に”channel C” を追加選択が可能です。
  • 3, 10GHzの基本ハードウェアから選択。
  • ※10GHzチャンネルにより、15、20、24 GHzへアップグレード可能。

• 標準搭載でTCXOが搭載されており、追加オプションで以下タイムベース(内部オシレーター)を選択可能です。
  • High-stability OCXO（<1E-8/月）
  • Ultra-stability OCXO（<3E-9/月）
  • ※外部リファレンスによる入力も対応。

• 0.5 Hz ～ 100 MHz パルス発生機能の追加

• TIE(タイムインターバルエラー)測定機能の追加
