メラノピック ルクスを解説
前回のブログでご紹介しましたように、現在では科学の進歩により、光に対する人間の概日(サーカディアン)反応についての理解が深まってきています。 光は、睡眠と覚醒のサイクルを調節するのに役立つ必須ホルモンであるメラトニンの放出に影響を与えます。 したがって、「メラノピック ルクス」は、室内空間の照明が人間の居住者にどのような影響を与えるかをより正確に定量化する新しい指標です。建築と設計の標準も進化しており、人間中心照明 (HCL) の新しいアプローチでは、メラノピック ルクスを照明レイアウト設計の要素として組み込みます。人間中心照明の新しいアプローチについて、わかりやすく解説したブログをご紹介します。
Luminus Devices 高輝度・高出力・高効率 LEDはこちら
Luminus Devices 一般照明向け LEDソリューションはこちら
Salud COB LEDラインアップはこちら
Luminus Devices 技術ブログはこちら
お問い合わせはこちら
メラノピック ルクスとは何ですか?
照明品質パラメータは現在、建築と設計の標準となっており、標準は進化しています。 本来、人間中心照明 (HCL) とは、CCT が人間におよぼす影響を理解し、さまざまな屋内空間の目的や活動に適した「冷たい」または「暖かい」照明器具を選択することを意味していました。 メラノピック比率を理解し、メラノピック ルクスを照明レイアウト設計の要素として組み込むことは、HCL 照明の次のレベルです。
ルクスは、照明設計者が室内照明計画の効果を定量化するために使用する測定値です。 光束は、光源が発する光の総量の測定値であり、光の角度範囲全体にわたって積分されます。 光束は測光測定単位であるルーメン (lm) の単位で定量化されます。 表面に当たる光の量は照度と呼ばれ、平方メートルあたりのルーメン (lm/m2) で測定され、ルクスとも呼ばれます。
ルクスは、人間が生活し、働く空間の照明設計において常に重要な考慮事項であり続けてきましたが、現在では科学の進歩により、光に対する人間の概日(サーカディアン)反応についての理解が深まってきています。 光は、睡眠と覚醒のサイクルを調節するのに役立つ必須ホルモンであるメラトニンの放出に影響を与えます。 したがって、「メラノピック ルクス」は、室内空間の照明が人間の居住者にどのような影響を与えるかをより正確に定量化する新しい指標です。
等価メラノピック ルクス (EML)
WELL Building Standard(WELL認証、アメリカで開発された建築物の評価システム)では、健康的な光を等価メラノピック ルクス (EML) で説明しています。 EML 式は、人間に対する照明の生物学的 (メラノピック) 影響を定量化する方法として、可視光の他の計算と並んで役立ちます。 この式は、従来のルクスの場合のように、錐体ではなく網膜神経節細胞 (ipRPG) の応答を強調するように重み付けされています。
追加の概日(サーカディアン)サイクル標準には、レンセラー工科大学の照明対応システムおよびアプリケーション (LESA) センターの概日(サーカディアン)標準 (CS) が含まれます。 最近、Underwriters Laboratories (UL) はレンセラー モデルの採用を決定しました。
垂直ルクスと水平ルクス
以前は、業界標準は水平ルクスのみを考慮していました。 水平ルクスは、デスクトップや床などの平らな面を照らす作業照明を測定します。 新しいアプローチでは、垂直ルクス、つまり垂直に輝き、下の画像の目の高さで瞳孔に入る光を考慮しています。 それは私たちのメラニン反応に直接影響を与えます。 (垂直ルクスと水平ルクスは一般的な略語です。専門的には、垂直ルクスは垂直明所視照度 EV を指し、水平ルクスは水平明所視照度 EH を指します。)

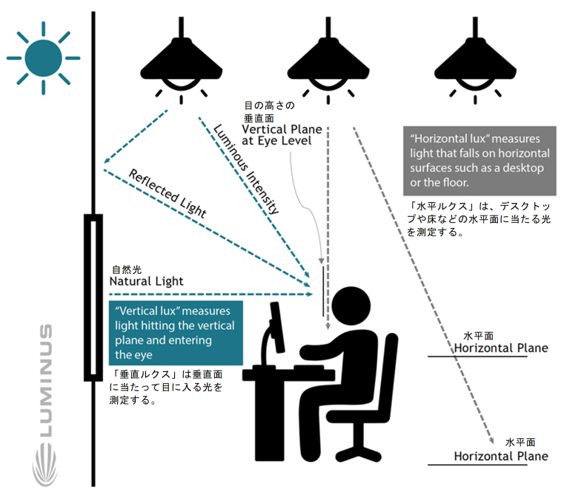

図1:メラノピックルクスを組み込んだ照明レイアウト設計:目の高さで瞳孔に入る光(垂直ルクス)を考慮
WBS(WELL Building Standard) では、「アイレベル」を床から 1.2 メートル/4 フィートと定義しています。 WBS に従う照明デザイナーは、垂直面と水平面の両方で EML を指定する必要があります。 WBS は、日中の最低目標を 200 EML と提案しています。 建物の頭上の照明も、人間の居住者が経験する水平方向のルクスに影響します。 照明を設計するときは、水平ルクスを垂直ルクスに変換する必要があります。 垂直ルクスが既知の (または測定可能な) 場合は、
EML = EV * MR
ここで、MR は LED パッケージの SPD に基づいて計算された値であり、Luminus によって提供されます。
この変換を実行し、照明スキームの EML を計算する方法の詳細については、ホワイト ペーパー「健康のための照明: 人間中心の照明」を参照してください。
まとめ
メラノピックルクスとは?
室内空間の照明が人間の居住者にどのような影響を与えるかをより正確に定量化する新しい指標です。メラノピックルクスは、錐体ではなく網膜神経節細胞 (ipRPG) の応答を強調するように重み付けされています。また、従来のルクスではデスクトップや床などの平らな面を照らす作業照明を測定する水平ルクスのみを考慮していましたが、メラノピックルクスでは 垂直ルクス、つまり垂直に輝き、下の画像の目の高さで瞳孔に入る光を考慮しています。 それは私たちのメラニン反応に直接影響を与えます。垂直ルクスをEV、メラノピック比をMRとすると、等価メラノピックルクス(EML)は次の式で示されます。
EML=EV×MR
