セイコーエプソン｜音声再生機能(Voice/Audio)内蔵Arm®マイコンの特長と利便性
2チャンネルの音声再生や12か国言語に対応するなどの特長を持っていることから、音声再生を行う住宅設備・家電製品・健康機器、産業用機器に最適なマイコン(MCU)です。
関連商品・技術情報
商品基礎情報

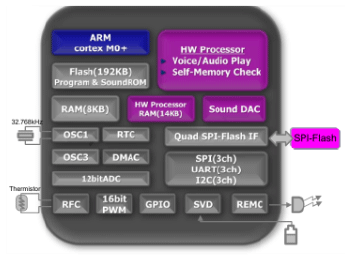

構成例
Hardware音声再生デコーダを搭載されているため
◇CPUリソース不要の状態にて
①音声データを取得して
②デコードして
③Sound DAC制御を行ない音声出力が可能
また
メモリ自己診断機能の実行が可能
サウンド再生手段
従来手法：アンプ+スピーカ（全機種）
バランス：差動回路+スピーカ（D51以降全機種対応予定）
ブザーでガイド実現：差動回路+ブザー（D51以降全機種対応予定）

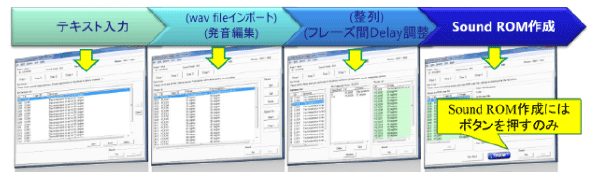

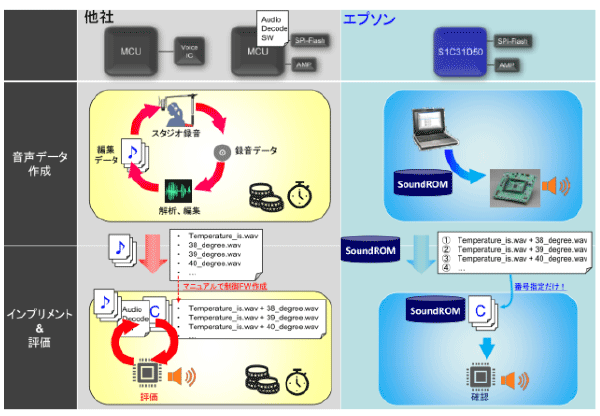

音声を簡単に作りたい
- 頻繁な/急な、音声追加/変更にも容易に対応可能
- スタジオ録音費用など外部支払いコスト不要
- 録音してあるWAVファイルをツール内に容易に取り込み可能
12か国言語に対応
| アジア | 日本語 中国語 韓国語 |
|---|---|
| アメリカ | アメリカ英語 American Spanish Canadian French |
| ヨーロッパ | UK英語 ドイツ語 フランス語 スペイン語 イタリア語 ロシア語 |

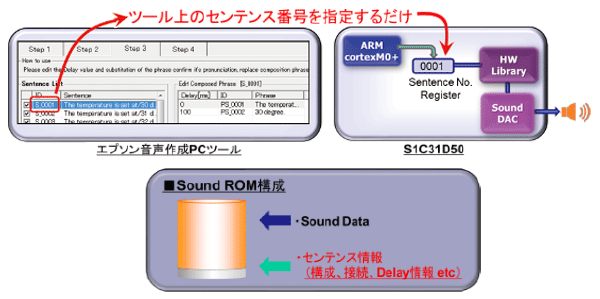

簡単に音声再生したい
- 音声作成ツール上の音声フレーズ番号を、IC上の専用Registerに指定するだけで再生音声の設定完了
- ツール上の設定情報はセンテンス情報としてSound ROMの中に格納される

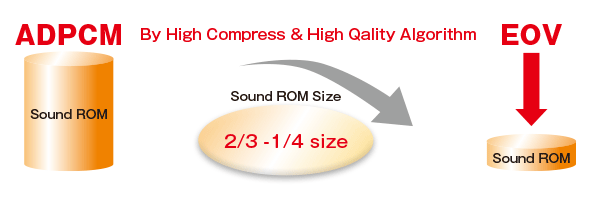

多くの音声データを使いたいが外付けメモリ容量を抑えたい
- 高音質高圧縮アルゴリズムを使用することでADPCMの2/3〜1/4のSound ROMサイズを実現
製品ラインナップと機能比較
| S1C31D50 | S1C31D51 | |
| Flash | 192KB(プログラム、音声共用) | |
| RAM | 8KB (HW Processor非使用時+14KB) |
10KB (HW Processor非使用時+12KB) |
| HW Processor | 2chミキシング再生 話速変換 メモリ自己診断機能（内蔵RAM,内蔵Flash, 外付けSPI-Flash) |
|
| Sound DAC | サンプリング周波数： 15.625kHz | |
| Serial Interface | SPI(3ch), UART(3ch), I2C(3ch), QSPI(1ch) | |
| Sound Play Method | AMP + Speaker | AMP + Speaker Simple circuit + Speaker Simple circuit + Buzzer |
| ADC | 12bit(max 8 port) | |
| SVD | VDD: 28値(1.8～5.0 V) / 外部電圧: 32値(1.2～5.0 V) | |
| DMA | 4ch (Memory ⇔ Memory, Memory ⇔ Peripheral) | |
| RFC | 抵抗型センサA/D変換、CR発振24ビットカウンタ | |
| Timers | 16bit Timer(8ch), 16bit PWM(2ch), WDT, RTC | |
| Power Supply | 1.8V～5.5V VDD 3.3v SPI-Flashインターフェイス専用電源 |
|
| Flash Programming | 2.7 ～ 5.5 V | |
| Clock Frequency | max 16MHz (internal power:1.8v) max 1.8MHz (internal power:1.2v) |
|
| Power Consumption | Standard Mode RUN:250uA/MHz (internal:1.8v) Low Power Mode RUN:150uA/MHz (internal:1.2v) max 1.8MHz SLEEP:0.4uA, RTC mode:0.9uA |
|
| Package | P-TQFP048-0707-0.50 P-LQFP064-1010-0.50 P-TQFP080-1212-0.50 P-LQFP100-1414-0.50 |
|
| IEC-60730 | Supported by sample software | |
評価ボード

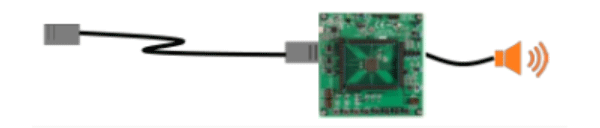

- プリセットデモ
- USBから電源供給しボタンを押すのみでプリセットデモ実行可能

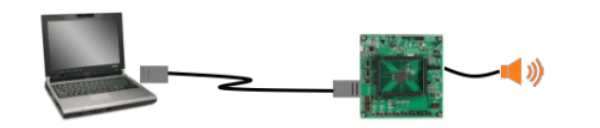

- Sound ROMのアップデート
- エプソン音声作成PCツールでSound ROM作成
- エプソン Sound ROM Update PCツールで評価ボード上のSPI-Flashデータアップデート
- USBから電源供給しボタンを押すのみでプリセットデモ実行可能
開発環境
- S1C31ファミリーソフトウェア開発環境は下記ソフトウェアを推奨します。
- IAR Embedded Workbench for Arm(IAR EWARM)
- MDK Arm(Keil)
| I-jet | J-Link | |
| IAR EWARM | ||
| Keil |
