GDS社｜ 電子ペーパー端末 e-Tela シリーズ
商品基礎情報
電子ペーパー端末 e-Tela の特長
- 低消費電力（ソーラーパネル等を用い自立給電動作可能）
- 太陽光下での高視認性を実現
- IP67レベルの防塵・防水性能
- 独自のオプティカルボンディング(G+Bond™）により 外装ガラス不要
→ 内面反射、結露/塵埃がなく、視認性向上 - 表示ガラス面は IK08相当以上の高強度を実現
- フロントライト・オプションあり（夜間表示対応）
- 通信機能 : 4G LTE無線モジュール内蔵 （外付けアンテナ）
- ソフトウェア：Linux OS + On-board Web Server
- 多様な画面サイズの製品ラインアップ
- MTBF 80,000時間以上の高信頼設計

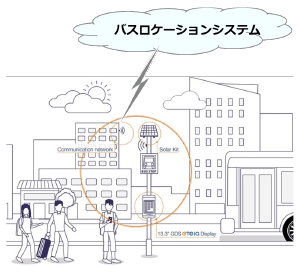

このため、以下のような情報を表示する「スマートバス停」に最適です。
- 路線ごとの時刻表（リモート管理による改版を含む）
- バス接近など、リアルタイムの待ち時間情報
- 非定常情報
特別運行ダイヤ
（年末年始、夏休み、工事期間、イベント対応など） - 災害時の緊急情報
- 地域の告知、広告情報など
他社ディスプレイとの表示性能比較
独自のオプティカルボンディング(G+Bond）によりディスプレイの視認性が向上します。その要因としては、以下の特長があげられます。
- カバーガラスがないため、内面反射による見にくさが生じない
- 環境光、外光が強い環境で、コントラストが更に向上する
- カバーガラス内の結露の影響がない
- カバーガラスとディスプレイ面の間に塵埃が入り込まない
- 紫外線耐性が強いため、ディスプレイの黄色化が少ない
同様な電子ペーパーを使用した他社ディスプレイと比較すると、コンテンツの見え方が以下のように異なります。
電子ペーパー端末 e-Tela シリーズ製品ラインナップ
e-Tela シリーズは、画面構成やサイズが異なるディスプレイ製品とソーラーパネルベースの電源供給オプション、ネットワーク上の各ディスプレイ製品を集中管理するDMS デバイス管理クラウドシステムで構成されます。

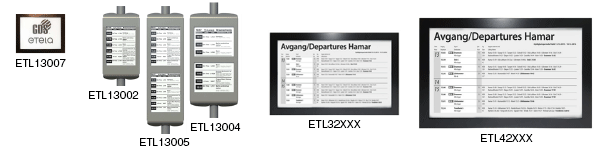

ディスプレイ製品
13.3 inchディスプレイのラインナップは、特にシングルポール型バス停に容易に設置できるアタッチメントを装備した堅牢な外装をもつモデルが基本になっています。画面数と配置方法でバリエーションがあります。1画面モデルの外装を外したものと同等な装置を「コアエンジン」として用意し、お客様の筐体に内蔵することが可能です。コアエンジンは、単独でIP67防塵防水性能を有していますので、筐体を防水にする必要がありません。コアエンジンには、夜間表示用にフロントライト機能を有しているモデルもあります。他モデルでのフロントライトは別途ご相談ください。
全モデル共通仕様
| 電源 | DC 12V |
|---|---|
| 防塵防水レベル | IP67 |
| 動作温度（電子ペーパー） | 0℃～50℃ （4bitイメージ） -20℃～50℃（1bitイメージ） |
| 通信インターフェイス | 内蔵LTE（4G） LAN |
| ソフトウェア | Linux OS |
| 表示コンテンツ | HTML、JS、CSS |
各製品仕様
| 型番 | 特長 | フロントライト | 装置サイズ W x H x D mm |
重量 Kg |
消費電力 W(typ.) |
|---|---|---|---|---|---|
| ETL13001 | 13.3inch 外装なしコアエンジン | ✕ | 322.5 x 245.8 x 27.9 | 7 | 1.6 |
| ETL13007 | 13.3inch 外装なしコアエンジン | ◯ | 327.0 x 250.0 x 57.4 | 7 | 1.7+0.4 |
| ETL13002 | 13.3inch ポートレイト1画面 | ✕ | 259.0 x 483.3 x 105.0 | 9 | 1.6 |
| ETL13006 | 13.3inch ポートレイト1画面 | ◯ | 259.0 x 483.3 x 105.0 | 9 | 1.7+0.4 |
| ETL13004 | 13.3inch ランドスケープ2画面 | ✕ | 336.0 x 663.0 x 105.0 | 17 | 1.6 |
| ETL13005 | 13.3inch ポートレイト2画面 | ✕ | 259.0 x 808.0 x 105.0 | 12 | 1.6 |
| ETL32001 | 31.2inch | ◯ | 773.2 x 470.8 x 36.9 | 15 | 1～5 |
| ETL42001 | 42 inch | ◯ | 938.8 x 724.6 x 36.9 | 25 | 2～5 |

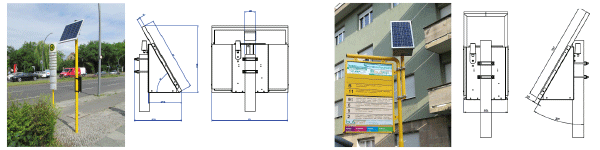

ソーラーキットオプション
ソーラーキットオプションは、ソーラーパネル支持筐体の内部にAGM蓄電池、充電コントローラを装備し、一体形状でポールに設置することができます。ソーラーパネルのサイズ、蓄電池の容量などは、設置場所の緯度経度、周囲の建造物等による日照条件、季節での変動、降雪降雨の影響、非日照時の動作保証時間などにより最適な選択が必要になります。標準的なオプションとして、以下のものが用意されています。
仕様
| 型番 | ソーラーパネル ワットピーク |
バッテリー （MPPT充電コントローラ付き） |
サイズ W x H x D mm |
重量 Kg |
|---|---|---|---|---|
| PAR05347 | 50Wp | 12V 22Ah、AGM蓄電池 x 2個 | 670 x 584 x 300 | 30 |
| PAR05551 | 30Wp | 12V 25Ah、AGM蓄電池 x 1個 | 356 x 797 x 275 | 23 |
DMS デバイス管理クラウドシステム
DMSは、e-Telaシリーズ製品を購入したお客様が個々の端末の動作状況、自己診断情報をモニタリングできるクラウドサービスです。お客様がGDSから提供されるID/パスワードでDMSにログインすると、登録された全端末の情報を視覚的に把握することに加え、各端末の詳細な情報を確認したり、様々な設定が可能です。

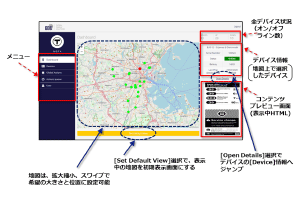

DMSのトップ画面＝Dashboard
DMSのトップ画面（Dashboard）では、登録された端末が地図上に示されます。正常にオンライン動作している端末が●で、何らかの原因でオフラインの端末が●で示されます。いずれか一つを選択すると、現在表示しているコンテンツが示されるとともに、右表に示される詳細な情報を確認することができます。

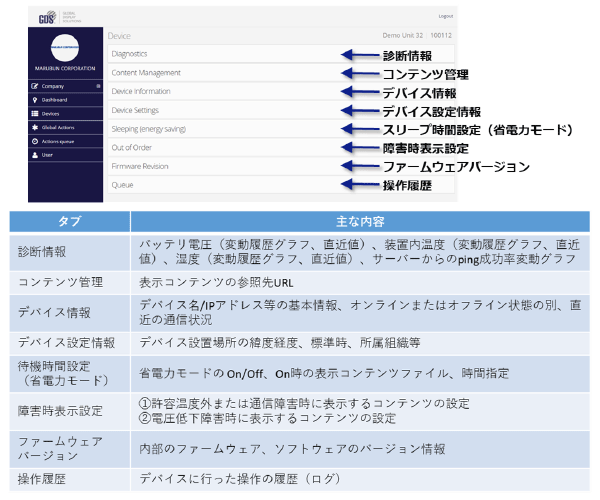

各端末の詳細情報メニュー
