Moku ｜ タイム＆周波数アナライザ

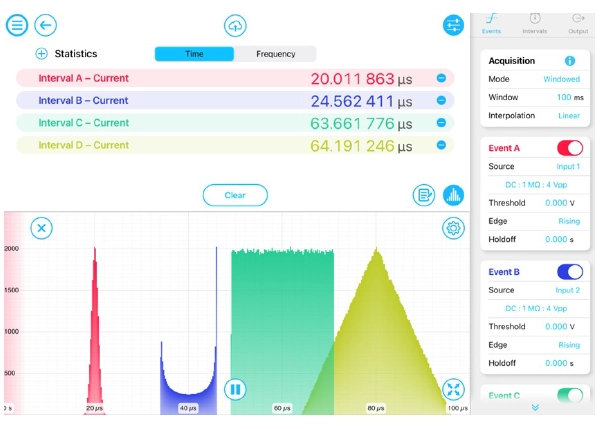

Mokuのタイム & 周波数アナライザは、設定可能な開始イベントと停止イベント間の間隔をサブナノ秒の精度で測定します。連続、ウィンドウ、ゲート取得モードから選択し、ロスレスかつリアルタイムで間隔のヒストグラムを計算し、高解像度のイベントタイムスタンプをオンボードストレージに記録します。測定された間隔カウントまたは現在の間隔をアナログ出力チャネルに出力して、アクティブフィードバック制御を行います。

• 20 ps 未満の超低デバイス ジッターによる高タイミング分解能解析
• 立ち上がりエッジ、立ち下がりエッジ、またはその両方で設定可能なしきい値を備えた最大 4 つの独立したイベント検出器
• 最小ビン幅 0.78 ps のロスレス リアルタイム ヒストグラム
• 調整可能なスケーリング係数による出力間隔カウントまたは現在の間隔
• 後処理用にオンボード ストレージに高解像度の生のイベント タイムスタンプを記録
• マルチ インストルメント モードで最大 3 つの他のインストルメントと組み合わせ、システム レベルの特性評価とフィードバック制御を実現

• 独立したインターバル アナライザの数 : 4
• ジッタ : <20 ps
• デジタル分解能 : 0.78 ps
• 入力周波数範囲 : DC ～ 300 MHz
• 入力トリガーしきい値範囲 : ± 200 mV、± 2 V、または ± 20 V
• 最大インターバル レート: 150 MHz
• 取得モード : 連続、ウィンドウ、またはゲート
• 補間モード : なしまたは線形
• イベント ロギング レート :
  最大 300 Mevnt/秒バースト
  最大 10 Mevnt/秒連続
• 出力範囲 : 2 Vpp、または 10 Vpp
• 出力モード : インターバル カウントまたは現在のインターバル

• 発信器解析
• 光子計数
• ジッター解析
• 線形光量子コンピューティング
• パルスレーザー安定化
