商品基礎情報

45CC 特長
45CCはイヤホン、ヘッドホン測定に使用できる評価装置です。左右2chの測定ができ、内蔵マイクロホン、イヤーシュミレーターを変更できます。
マイクロホンは1/2インチと高周波測定向けに1/4インチをご用意しています。通常のマイクロホンを搭載するモデルは平板形状になっており、低コストで導入することができ、生産ラインに1つにつき、45CCを1台設置するなど、生産現場でも使用されています。平板形状の場合はヘッドホンのみ測定が可能です。

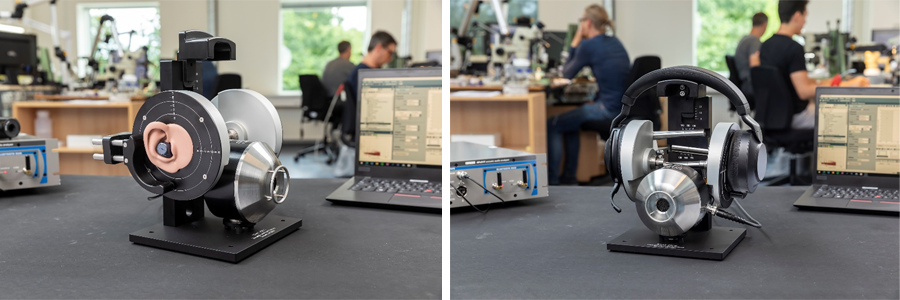

IEC 60318-4準拠のイヤーシュミレーター(711カプラ)を内蔵することも可能で、人の音響特性と同等の測定が可能です。イヤーシュミレーター搭載のモデルは人口耳が付いており、ヘッドホンおよびイヤホンの測定に使用することができます。

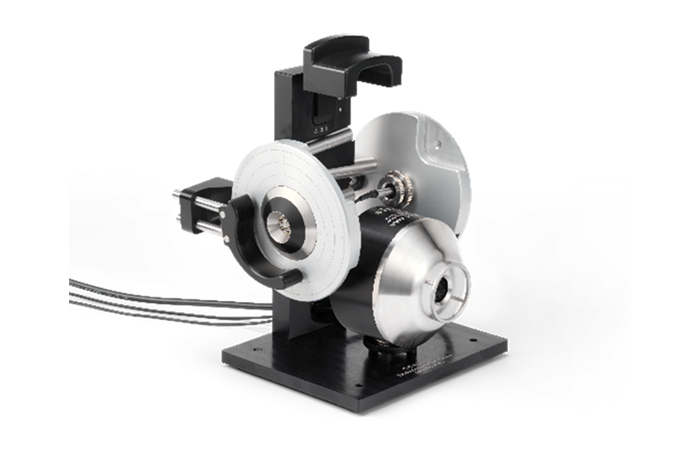

ヘッドセットやヘッドホンの通話用マイクの評価のために、マウスシュミレーターを内蔵することも可能です。マウスシュミレーターはアンプが内蔵されており、別途パワーアンプをご用意頂く必要はありません。ヘッドホンの音質評価だけではなく、通話品質評価も同時に可能です。
また内蔵マイクロホンやイヤーシュミレーターは簡単に取り外すことができ、音響校正器やピストンホンで校正ができます。
形状、セットアップについて
45CCはまた平板の横幅とヘッドホンホルダー(人間でいうと頭頂部)の高さを調整できます。そのためヘッドホンのモデルによって、フィット感を最適に調整することができます。この調整は非常に簡単に行うことができ、手軽にセットアップできることも45CCのメリットです。
頭頂部の高さは4段階で調整することができます。トップポジションはイヤープレートの中心から135mm、最下位はトップポジションから60mm下の位置になります。
横幅はANSI S12.42およびIEC 60318-7に準拠し、プレート間の距離は130~170mmで調整が可能です。

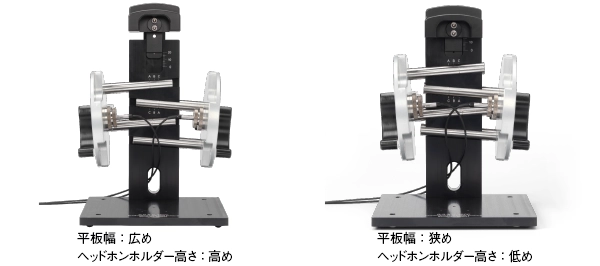

次の写真は平板の横は幅とヘッドホンホルダーの高さを変更した45CCになります。比べると右と左で幅と高さが異なることが分かるかと思います。
ポジショニングガイドについて

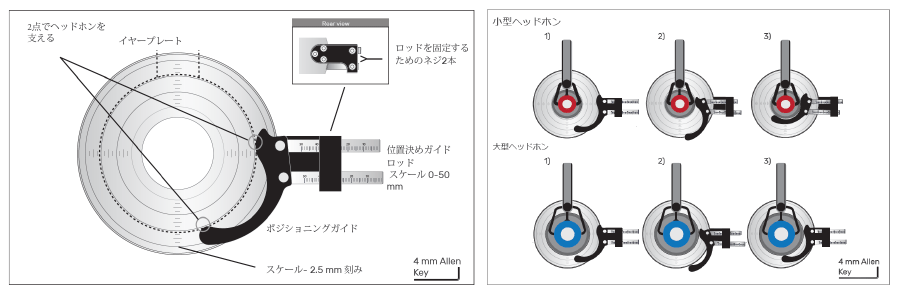

45CCにはヘッドホンの位置決めを簡単にするポジショニングガイドがあります。ポジショニングガイドを活用することでだれでも同じ位置にヘッドホンを設置できます。
イヤープレートに刻まれた目盛りは、マイクロホンの上にヘッドホンを設置するのを容易にします。また位置決めガイドロッドの目盛りはポジショニングガイドの距離と角度を設定できます。
これらの目盛りを正しく設定することで測定の再現性を向上されることができます。また生産ラインなどで使用する際には、ラインごとのバラツキがあってはいけません。この目盛りを活用することでラインごとのバラツキを無くすことができます。
45CC型番について
45CCは全10種類のタイプをご用意しています。測定治具としては同じ形状ですが、耳部分の付属品と内蔵するマイクロホン、イヤーシュミレーターが異なります。
またマイクロホン、イヤーシュミレーターのタイプによって、駆動方式が異なり、接続できる計測器が異なります。マウスシミュレーターは別売りになり、どのモデルでも搭載することが可能です。
下記が型番によっての違いをまとめた早見表になります。ご不明点については、お気軽に弊社までお問い合わせください。
45CC選定早見表
型番 | 45CC-1 | 45CC-2 | 45CC-3 | 45CC-4 | 45CC-9 |
45CC-10 |
内蔵マイク | 1/2インチマイク | 1/2インチマイク | 1/2インチマイク | 1/2インチマイク | 1/4インチマイク | 1/4インチマイク |
駆動方式 | LEMO | CCP | LEMO | CCP | LEMO | CCP |
耳部分 | なし | なし | RA0039 | RA0039 | なし | なし |
型番 | 45CC-14 |
45CC-15 |
45CC-16 |
45CC-17 |
45CC-18 |
45CC-19 |
内蔵マイク | イヤーシュミレーター RA0045 |
イヤーシュミレーター RA0045-S1 |
イヤーシュミレーター RA0401 |
イヤーシュミレーター RA0402 |
イヤーシュミレーター RA0403 |
イヤーシュミレーター RA0404 |
駆動方式 | LEMO | CCP | LEMO | CCP | LEMO | CCP |
耳部分 | 人口耳 | 人口耳 | 人口耳 | 人口耳 | 人口耳 | 人口耳 |

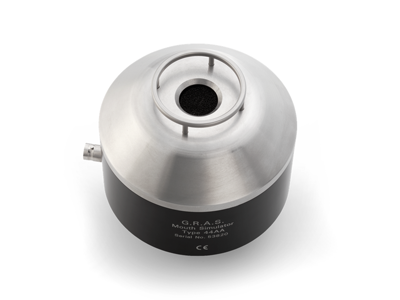

マウスシミュレーターについて
45CCはマウスシミュレーターを搭載することができ、ヘッドセットなどの通話用マイクの測定にも使用できます。GRASではパワーアンプ内蔵有無の違いの2種類のマウスシミュレーターをご用意しています。
45CCにはマウスシミュレーターを設置するためのホルダーキットが付属しますが、マウスシミュレーター自体は別売りになります。
マウスシミュレーターを使用する際には、周波数特性を校正してからご使用ください。校正するためのマイクロホン設置治具はマウスシミュレーターに付属します。
