インテンシティプローブ/インテンシティマイクロホンについて
音響インテンシティ測定法は、音源の位置を特定し、放出される音響パワーを決定するための重要な測定です。この手法は近接して配置された2つのマイクロホンを用いて、2つのマイクロホンへの到達時間の違いを検出することで、音波の方向を測定します。インテンシティプローブは音場の乱れを最小限にして、マイクロホン間の音響的な間隔を保つ必要があります。
一対のマイクロホンの到着時間がわずかな差を正確に測定するためには、2つのマイクロホンの位相応答の差がどれだけ小さいかによります。そのため、インテンシティマイクロホンはペアでの位相マッチングが重要な要素になります。GRASでは、位相が最小になるように慎重に製造・選択をしております。最大限の測定精度を実現するためには、測定条件に合わせて、マイクロホンの間隔を最適化する必要があります。低周波や残響が大きい環境では、間隔を大きくし、高周波では間隔を小さくします。

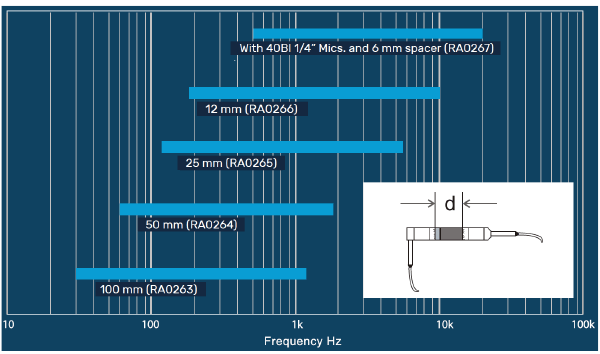

インテンシティプローブの有用な周波数範囲は、マイクロホンの位相応答とマイクロホン間の居襟に依存します。GRASインテンシティプローブは異なる周波数範囲をカバーするために、異なるマイクロホンスペーサを簡単に切り替えることができるよう設計されています。スペーサごとの有効周波数範囲は下記グラフをご確認ください。

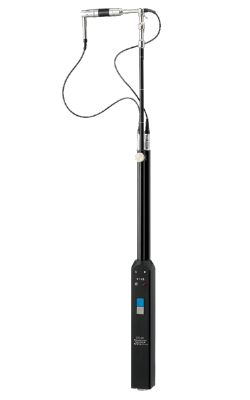

50AI LEMOタイプインテンシティプローブ
インテンシティプローブの部品は音響インテンシティ測定のために特化して、作られています。インテンシティマイクロホンペア40AK、プリアンプ 26AA Set、スペーサ、リモコンハンドル、ケーブルが含まれており、音響インテンシティ測定をすぐに行うことができます。50Hz~10kHzの周波数範囲をカバーするために、スペーサは12mm、25mm、50mm、100mmが付属し、簡単に交換できます。
通常、1/2インチのインテンシティマイクロホン40AIが付属しますが、高いダイナミックレンジや高周波を測定する場合などには、1/4インチのインテンシティマイクロホン40BIを使用することも可能です。
50AIは様々な音響インテンシティ測定システムに接続して制御できるリモートコントロール機能を持ったバージョンを用意しています。
下記規格に準拠しています。
IEC 61043 電気音響-音響インテンシティ測定器-圧力形ペアマイクロホンによる測定
型番 | 50AI |
---|---|
感度 | 25mV/Pa |
ダイナミックレンジ | 25dB(A)~152dB |
周波数範囲 | IEC61043 class1準拠 |
温度範囲 | 5℃〜40℃ |
重さ | 400g |
マイクロホン | 40AI |
プリアンプ | 26AA Set |
50GI BNCタイプインテンシティプローブ
50GIは50AIと同等の性能を持ち、CCP電源で駆動することができます。そのため、計測器にBNC接続することが可能で、幅広い計測器に直接接続することが可能です。インテンシティマイクロホンペア40GK、プリアンプ 26CB Setが付属し、CCP接続を可能し、手軽に高い精度の測定を行えます。またリモートコントロール機能を持ったバージョンもご用意しています。
下記規格に準拠しています。
IEC 61043 電気音響 音響インテンシティ測定器-圧力形ペアマイクロホンによる測定
型番 | 50GI |
---|---|
感度 | 12.5mV/Pa |
ダイナミックレンジ | 27dB(A)~146dB |
周波数範囲 | IEC61043 class1準拠 |
温度範囲 | 5℃〜40℃ |
重さ | 300g |
マイクロホン | 40GI |
プリアンプ | 26CB |
50GI-R 堅牢なBNCタイプインテンシティプローブ
50GI-Rは50GIと同等の性能を持ち、堅牢な設計が必要なアプリケーションで使用できるようになっています。CCP電源で駆動することができます。そのため、計測器にBNC接続することが可能で、幅広い計測器に直接接続することが可能です。インテンシティマイクロホンペア40GK-S1、プリアンプ 26CC Setが付属し、CCP接続を可能し、手軽に高い精度の測定を行えます。
下記規格に準拠しています。
IEC 61043 電気音響 音響インテンシティ測定器-圧力形ペアマイクロホンによる測定
型番 | 50GI-R |
---|---|
感度 | 12.5mV/Pa |
ダイナミックレンジ | 27dB(A)~146dB |
周波数範囲 | IEC61043 class1準拠 |
温度範囲 | 5℃〜40℃ |
重さ | 400g |
マイクロホン | 40GI-S1 |
プリアンプ | 26CC |

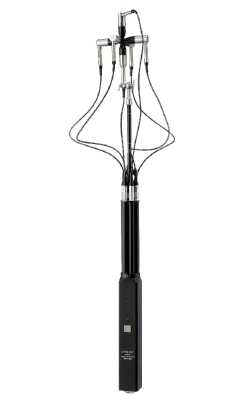

50VI-1 3Dインテンシティプローブ
50VI-1は3次元音響インテンシティを測定されるためのインテンシティプローブです。50VI-1はすべての部品が音響インテンシティ測定向けに設計されており、回折の影響による音場の乱れを低減されるようになっています。80Hz~6.3kHzまでの周波数範囲をカバーするために25mmと50mmのスペーサーが付属しており、プローブのハンドルには、X、Y、Zのマイクロホン入力を持っています。プローブの出力はLEMO24ピンコネクタになり、専用のパワーモジュール12ACか専用ケーブルAA0030を使用します。
下記規格に準拠しています。
IEC 61043 電気音響 音響インテンシティ測定器-圧力形ペアマイクロホンによる測定
型番 | 50GI-R |
---|---|
感度 | 25mV/Pa |
ダイナミックレンジ | 25dB(A)~152dB |
周波数範囲 | IEC61043 class1準拠 |
温度範囲 | 5℃〜40℃ |
重さ | 450g |
マイクロホン | 40AI |
プリアンプ | 26AI |
