ローノイズマイクロホンは通常の測定用マイクロホンに比べ、ノイズレベルが低くなっており、小さい音圧レベルまで測定できます。人間の耳の閾よりも小さい音圧レベルまで測定できるモデルもご用意しています。GRASのローノイズマイクロホンはアプリケーションによって選択いただけるように、多様なラインナップをご用意しています。

資料請求

デモ希望

商品基礎情報

ローノイズマイクロホンについて

通常の測定用マイクロホンは非常に広いダイナミックレンジを持っており、多くの測定で使用できる仕様になっています。しかし、アプリケーションによっては、非常に低い音圧レベルを測定する必要があり、通常のマイクロホンでは測定できないレベルもあります。そのような場合には、マイクロホン自身のノイズレベルが非常に低い、ローノイズマイクロホンを使用する必要があります。

近年、低い音圧レベルを測定するアプリケーションが増加しています。自動車では、電気自動車になることで、エンジンノイズが無くなり、ノイズレベルが低くなっています。家電やPCも騒音レベルが年々下がっており、通常のマイクロホンでは測定ができない場合も出てきています。またスマートスピーカーのように常時電源が入っている製品も出ており、稼働時のノイズレベルが重要な製品増えています。このようなアプリケーションでは、ローノイズマイクロホンの必要性が出てきています。

GRASでは、アプリケーションによって求められる仕様を実現するために、ローノイズマイクロホンの多様なラインナップをご用意しております。下記にて、GRASローノイズマイクロホンをご紹介しています。

ローノイズマイクロホンは高い感度を持っているため、校正を行う際には、基準音源は114dBではなく、94dBにて校正を実施ください。

40HF 1インチローノイズマイクロホンシステム

40HFはGRASマイクロホン最高レベルの低いノイズレベルを実現しています。ダイナミックレンジは-2dB(A)～110dBとなっており、人間の耳の閾値よりも低いノイズを測定することが可能です。そのため、最先端の研究開発など使用されています。40HFは特別に設計された下記部品にて構成されています。
※40HFは必ず下記部品と専用パワーモジュール12HFにてご使用ください。

・1インチローノイズマイクロホン 40EH
・1インチローノイズプリアンプ 26HF

それぞれの部品を高い感度、低いノイズレベルを実現するために特別な設計をしています。専用パワーモジュール12HFのスイッチを切り替えることで、40HFのマイクロホンタイプを自由音場型と圧力型を切り替えることが可能です。

型番	40HF
感度	1100mV/Pa
ダイナミックレンジ	-2dB(A)～110dB
周波数範囲	6Hz～12.5kHz(±3dB)
温度範囲	-20℃〜+60℃

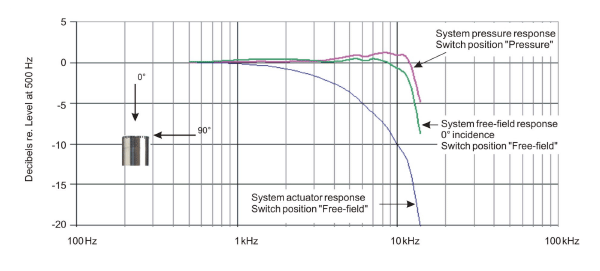

40HF周波数特性グラフ

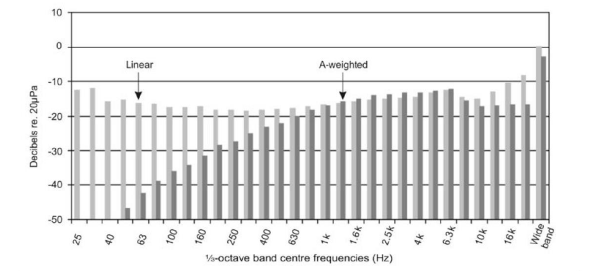

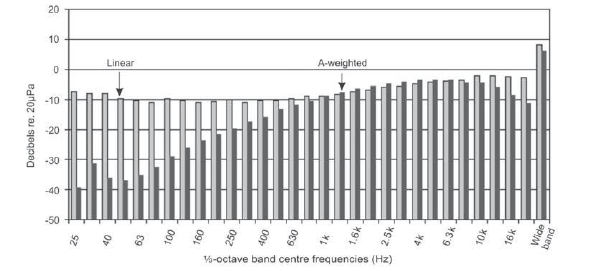

40HF 1/3オクターブバンドのノイズフロアレベル

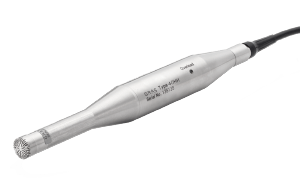

40HH 1/2インチローノイズマイクロホンシステム

40HHは6.5dB(A)から測定できるローノイズマイクロホンシステムです。マイクロホン先端が1/2インチのため、狭い場所でも使用しやすくなっています。また周波数範囲も〜20kHzと可聴域まで測定できます。40HHは特別に設計された下記部品にて構成されています。
※40HHは必ず下記部品と専用パワーモジュール12HFにてご使用ください。

・1/2インチローノイズマイクロホン 40AH
・1/2インチローノイズプリアンプ 26HH

それぞれの部品を高い感度、低いノイズレベルを実現するために特別な設計をしています。専用パワーモジュール12HFのスイッチを切り替えることで、40HHのマイクロホンタイプを自由音場型と圧力型を切り替えることが可能です。

型番	40HH
感度	800mV/Pa
ダイナミックレンジ	6.5dB(A)～113dB
周波数範囲	6Hz～20kHz(±3dB)
温度範囲	-20℃〜+60℃

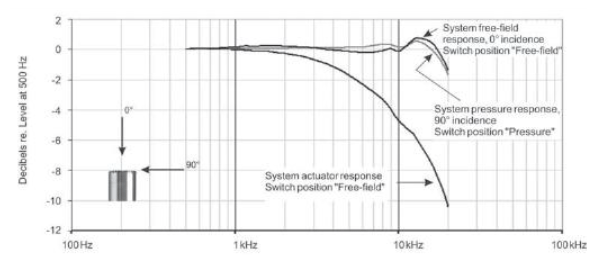

40HH周波数特性グラフ

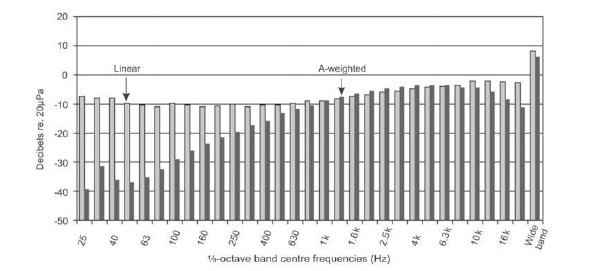

40HH 1/3オクターブバンドのノイズフロアレベル

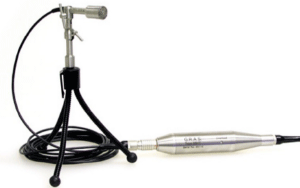

40HT 1/2インチローノイズマイクロホンシステム

40HTは6.5dB(A)から測定できるローノイズマイクロホンシステムです。マイクロホン先端が1/2インチで、プリアンプが1/4のため、狭い場所での測定に適しています。また周波数範囲も〜20kHzと可聴域まで測定できます。40HTは特別に設計された下記部品にて構成されています。
※40HTは必ず下記部品と専用パワーモジュール12HFにてご使用ください。

・1/2インチローノイズマイクロホン 40AH
・1/4インチローノイズプリアンプ 26HG
・特殊なゲインフィルタユニット 26HT

それぞれの部品を高い感度、低いノイズレベルを実現するために特別な設計をしています。専用パワーモジュール12HFのスイッチを切り替えることで、40HTのマイクロホンタイプを自由音場型と圧力型を切り替えることが可能です。

型番	40HT
感度	800mV/Pa
ダイナミックレンジ	6.5dB(A)～113dB
周波数範囲	6Hz～20kHz(±3dB)
温度範囲	-20℃〜+60℃

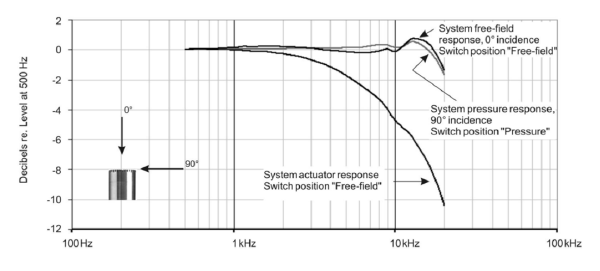

40HT 周波数特性グラフ

40HT 1/3オクターブバンドのノイズフロアレベル

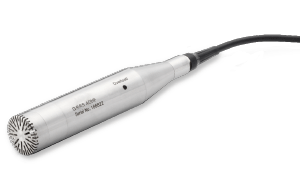

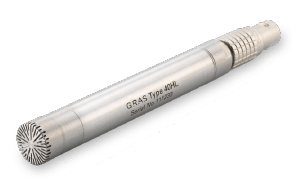

40HL 1/2インチローノイズマイクロホン

40HLは6.5dB(A)から測定できる自由音場型ローノイズマイクロホンです。40HLの一番の特長は専用パワーモジュールが不要で、汎用の外部成極型用のパワーモジュールに接続することができます。またTEDSにも対応しています。
40HLは音響パワーレベル測定キットでも使用することができ、低騒音のIT機器や家電機器などの音響パワー測定を行うことができます。

音響パワーレベル測定キットの詳細はこちらから

型番	40HL
感度	850mV/Pa
ダイナミックレンジ	6.5dB(A)～110dB
周波数範囲	6Hz～20kHz(±3dB)
温度範囲	-20℃〜+60℃

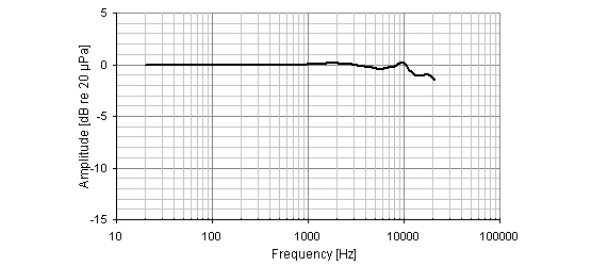

40HL 周波数特性グラフ

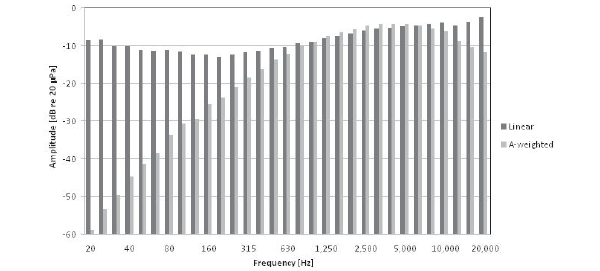

40HL 1/3オクターブバンドのノイズフロアレベル

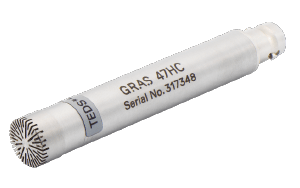

47HC 1/2インチCCPローノイズマイクロホン

47HCは6.5dB(A)から測定できる自由音場型ローノイズマイクロホンです。47HCの一番の特長はCCP電源で駆動することです。IEPE/CCPセンサを接続できる計測器に直接接続できます。

多くの計測器はIEPE/CCP電源供給機能を持っており、47HCを使用するにために別途パワーモジュールを用意する必要はありません。GRASローノイズマイクロホンでは唯一CCP電源駆動します。この機能はユーザーの選択肢を大きく広げることになり、電気自動車の測定や家電機器の測定など、幅広いアプリケーションで使用されています。

47HCの詳細はこちらから
