放送市場における時刻同期の重要性とMedia over IPの役割
放送業界は、コンテンツの制作、配信、受信を行う複雑なシステムを基盤としています。その中で、映像や音声の遅延やズレを防ぎ、安定した放送を実現するためには、時刻同期の技術が非常に重要な要素となっております。近年、放送業界はネットワーク技術の進展により、「Media Over IP(MoIP)」の導入が進んでおり、時刻同期の精度が特に重要な役割を果たしています。これから、放送市場における時刻同期の仕組みおよび重要性を解説させていただきます。
Media Over IPと時刻同期
「Media Over IP(MoIP)」技術を利用することで、放送機器やシステム間の接続が柔軟になり、効率的なコンテンツ配信が可能となります。しかし、IPネットワークは伝送遅延やジッター(揺れ)が発生しやすいため、放送品質を維持するためには高精度な時刻同期が不可欠です。
時刻同期技術のPTP(Precision Time Protocol)は、MoIP環境においても重要な役割を果たします。このプロトコルを使用することで、ネットワーク上の機器間で高精度な時刻同期を実現し、放送の遅延やズレを最小限に抑えるために使用されます。時刻同期を確実に行うことで、コンテンツが正確に伝送されるとともに、放送の品質を確保することができます。
PTP(Precision Time Protocol)とは?
PTP(Precision Time Protocol) は、IEEE 1588 に基づく時刻同期のための通信プロトコルであり、ネットワーク上の複数の機器間で高精度な時間同期を行うために使用されます。主に、サブマイクロ秒単位での同期を実現することを目的としており、特にデータセンター、モバイル、金融、産業、放送、電力などのあらゆる重要インフラで用いられております。

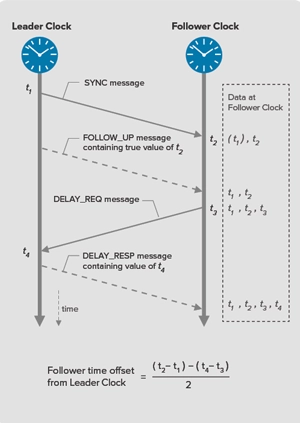

動作原理としてPTPは、SYNC、FOLLOW_UP、DELAY_REQ、DELAY_RESPといったタイミングメッセージの交換によって動作します。Leader ClockとFollower Clock間で時間を同期させ、PDV(パケット遅延変動)の影響を軽減するために、バウンダリークロック(BC)やトランスペアレントクロック(TC)を使用して遅延補償を行います。
PTPは、標準的な時刻同期プロトコルですが、そのままでは放送業界に特化した要求に対応しきれません。そこで、「SMPTE ST 2059-2」がPTPの拡張として登場しました。SMPTE ST 2059-2は放送業界特有のニーズ(タイムコードの整合性、映像・音声同期など)に対応した仕様を加えています。
SMPTE ST 2059-2の要件定義
ST 2059-2は、放送ネットワークにおける同期要件を定義しています。主な要件は以下の通りです。

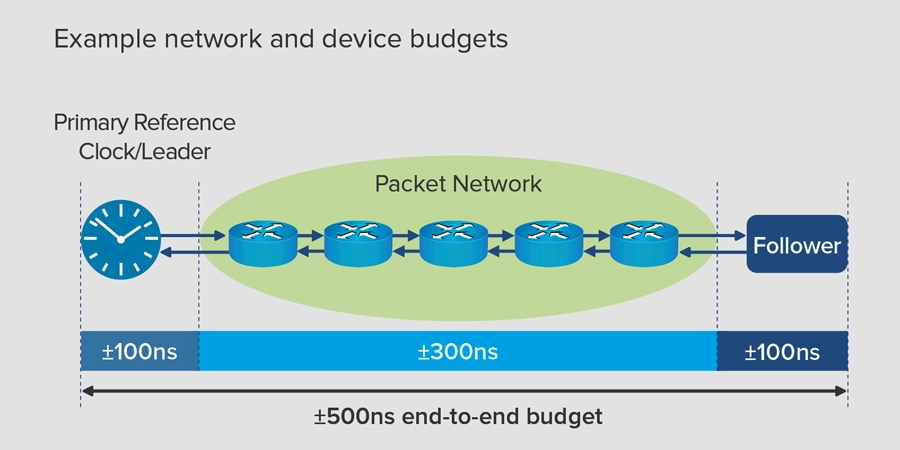

- ネットワークの同期精度が1μs(±500ns)以内であること
- End to End、Peer to Peerの遅延メカニズム、IPv4/IPv6のカプセル化、マルチキャスト・ユニキャスト伝送など、複数のPTPオプションに対応
- 同期メタデータTLV(Synchronization Metadata TLV)を使用して、フレームレートなどの時刻情報を伝送
SMPTE ST 2059-2の要件定義は、放送ネットワークにおける高精度な時刻同期を確保するために重要な要素となります。
放送市場における時刻同期の重要性
ここまでに説明してきた通り、Media Over IP技術を活用することで放送システムの柔軟性が向上し、効率的なコンテンツ配信が可能となります。しかし、IPネットワークの特性、例えば伝送遅延やジッター(揺れ)などが放送品質に悪影響を与える可能性があります。ここでは、放送市場における時刻同期の重要性を深掘りし、その影響範囲と必要性をさらに詳しく説明します。
1.複雑な放送システムにおける一貫性の確保
現代の放送は、映像、音声、字幕、広告、メタデータなど、多岐にわたるコンテンツが統合された形で配信されます。これらのコンテンツは、放送機器やサーバー、スイッチャー、エンコーダー、デコーダーなど、さまざまな機器によって処理されます。そのため、すべてのシステムが正確に同期して動作することが求められます。映像と音声のズレ(リップシンクの問題)は、視聴者にとって不快であり、放送品質に深刻な影響を与えます。
2.リアルタイム性の確保
放送コンテンツはリアルタイムで配信されることが多いため、各機器が遅延なくデータを処理し、放送を送出する必要があります。ライブ放送においては、わずかな遅延でも視聴者に不自然さを与えたり、番組の進行に影響を及ぼす可能性があります。
3.メディアの分配と切替の精度
放送市場では、異なる地域やチャネルに対して同じコンテンツを配信したり、複数のソースからの映像を切り替えたりすることが頻繁に行われます。この際、スイッチャーやルーターなどの機器が瞬時に異なる映像ソースを切り替え、正確に配信されることが求められます。同期のズレが生じると、映像のカットや切り替えがスムーズに行われなくなります。これにより放送の品質が大きく低下する可能性があります。
4.IPネットワークにおける遅延の管理
従来の専用回線とは異なり、IPネットワークでは、映像や音声データがパケットに分割されて伝送されるため、遅延やパケットロス、ジッター(揺れ)などの問題が発生する可能性があります。
5.将来的な技術進展への対応
現在、放送技術は日々進化しており、4Kや8Kといった高解像度コンテンツの伝送など、より高度な技術が求められています。これらの技術では、データ量が増大するため、時刻同期の精度がさらに重要になります。複数の異なる解像度やフォーマットのコンテンツを一元的に扱う場合、システム全体の同期が正確でないと、品質や整合性の面で問題が発生する可能性があります。
まとめ
放送市場における時刻同期は、技術的な要求にとどまらず、放送品質の維持、視聴者の体験向上、システム間の協調動作において中心的な役割を果たします。Media Over IPの普及に伴い、より精度の高い時刻同期が求められるようになっています。そのため、放送業界においては、高精度な時刻同期技術を導入し、システム全体の調和を保つことが、今後の放送品質を支える鍵となります。
当社では、時刻同期の関連製品を取り扱い、放送市場における正確な時刻同期の実現をサポートしています。海外メーカーから業界の動向に迅速に吸収し、常に最新の情報を提供できる体制を整えています。今後も、お客様のニーズに応える製品とサービスをご提供していきます。
参考文献
Calnex社 Webページ

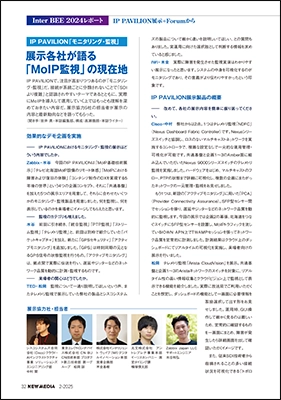

”月刊ニューメディア2025年2月号”にCalnexの時刻同期測定器ソリューションが掲載されました
IT業界や放送業界から高い信頼を得ている月刊ニューメディアの「InterBee 2024」レポート・IP PAVILION展示+Forumから」特集に掲載されました。
注目が高まりつつある「モニタリング・監視」。接続が系統ごとに分類されないことで「SDIより複雑」と認識されやすいテーマであるとともに、実際にMoIPを導入して運用していく上ではもっとも理解を深めておきたい内容を最新動向と合わせて紹介しています。

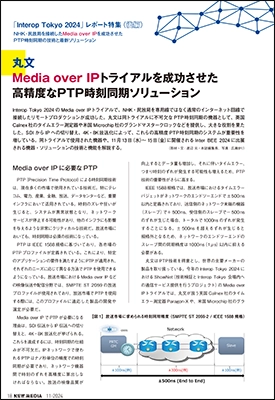

”月刊ニューメディア2024年11月号”にCalnexの時刻同期測定器ソリューションが掲載されました
