DTS SLICE HG 高衝撃対応データーロガー

高耐久性設計

SLICE HGは、最大20,000gという非常に高い耐衝撃性能を持つ堅牢な設計です。爆発試験やクラッシュテスト、ミサイル開発など、従来のデーター取得装置では対応できない条件下でも信頼性の高いデータ収集を実現します。過酷な環境においても安定した性能を発揮するため、品質保証や安全性評価に最適です。

高精度データ取得

1チャンネルあたり最大500kspsの高速サンプリング性能を備えており、瞬間的な変化を漏れなく記録可能です。この高精度性能は、爆風の衝撃波や高速移動物体の挙動解析において、極めて重要なデーターを提供します。

多様なセンサー対応

3線および4線ブリッジセンサー、MEMSセンサー、ひずみ計、荷重センサー、電圧センサーなど、幅広いセンサー入力に対応可能です。これにより、航空宇宙、軍事、自動車、鉱業といった多様な分野でのアプリケーションに対応できます。

大容量ストレージ

16GBの内蔵フラッシュメモリーにより、大量のデーターを長時間保存可能です。最大サンプリングレートで4時間以上のデーターを記録でき、複数回のテストや長時間のフィールドテストに最適です。

柔軟なシステム拡張

SLICE HGは、デイジーチェーン接続により最大12チャンネルまで拡張できます。これにより、単純なテスト構成から複雑な大規模システムまで柔軟に対応可能です。複数モジュールの同時操作が可能で、自由度の高いシステム設計を実現します。

省電力設計とバックアップ機能

9～12VDCの低消費電力設計で、バッテリー駆動が可能です。スーパーキャパシタによる短時間バックアップ機能を搭載しており、突然の電源断でもデーターを保護します。予期せぬトラブルにも対応できる安心設計です。

専用ソフトウェア「SLICEWare」

SLICEWareは、センサー情報の自動割り当てやリアルタイムデーター表示、詳細なチャンネル診断機能を備えた使いやすいソフトウェアです。テスト準備やデーター解析を迅速かつ効率的に行えます。

物理的仕様

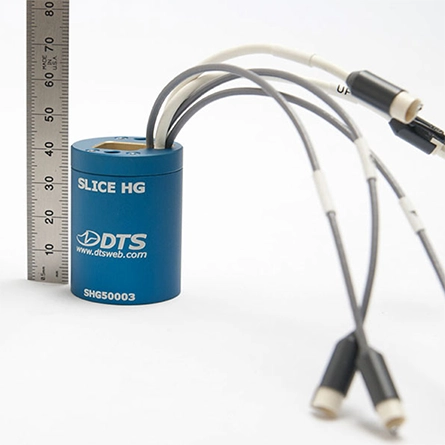

• サイズ：直径31.75mm × 高さ42.52mm
• 重量：85g（3.00オンス）
• コネクター：
  • 通信/電源/チェーン用：Omnetics製12ピン円形ロック式コネクター
  • センサー用：Omnetics製7ピンまたは16ピンロック式コネクター

環境性能

• 動作温度範囲：0°C ～ 60°C（拡張温度範囲は要相談）
• 耐湿性能：95% RH（非結露）
• 耐衝撃性能：最大20,000g

データ記録性能

• サンプリングレート：最大500ksps/チャンネル
• 記録モード：標準記録モードおよび循環バッファモード
• メモリー：16GBの不揮発性フラッシュメモリー

電源性能

• 入力電圧：9～12VDC
• 消費電力：最大250mA（センサー励起電圧を含む）
• バックアップ電源：スーパーキャパシタによる約200msの短時間バックアップ

信号処理

• 入力チャンネル数：3（差動入力、プログラム可能）
• 入力範囲：±2.4V（2.5V中心）
• ゲイン範囲：1.0～1280（プログラム可能）
• 帯域幅：DC～40kHz（プログラム可能）

アンチエイリアスフィルター

• 固定ローパス：4極バターワースフィルター（40kHz標準）
• 可変ローパス：5極バターワースフィルター（50Hz～40kHz）
• 合計応答：9極フィルター効果

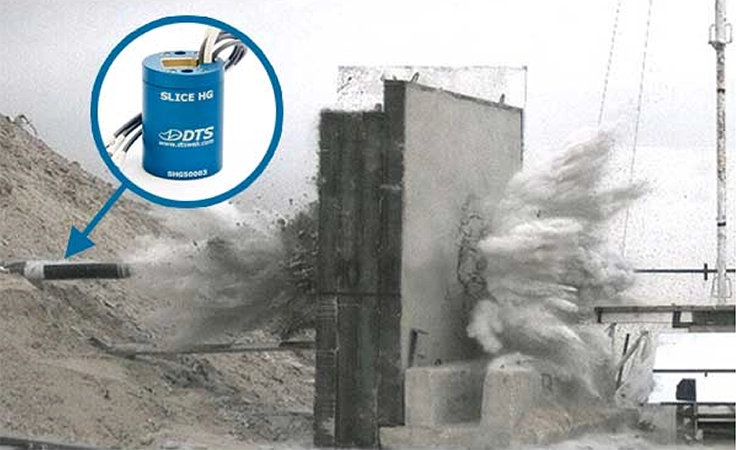

• 爆風試験：爆発現象のデーター取得
• クラッシュテスト：自動車や航空機の衝突データー解析

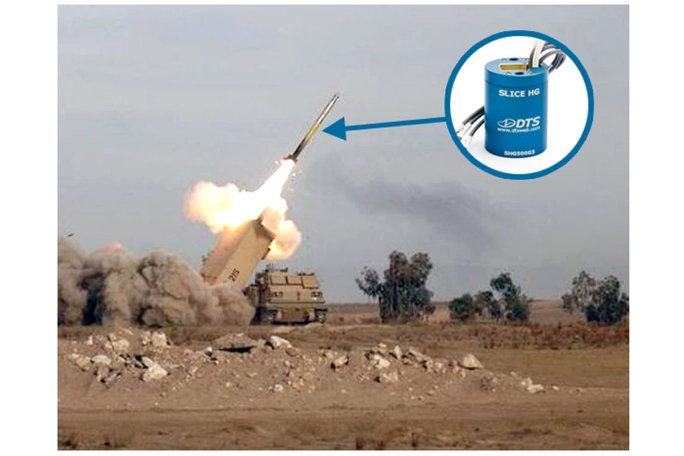

• 兵器発射試験：弾道の動的データー記録
• パラシュート展開試験：空中での挙動データー収集
• 鉱業用途：爆薬速度計測や安全性検証
