SIEMENS｜Simcenter SCADAS Mobile & Recorder NVHに最適なデータロガー

1.1 製品概要

Simcenter SCADAS Mobileは、ポータブル型のデータ収集システムで、ラボ環境とフィールド環境の両方で利用可能な設計となっています。モジュール式の拡張性を持ち、多様なセンサ入力に対応しながら、バッテリー駆動によるスタンドアロン計測が可能です。

1.2 主な特徴

① モジュール式の柔軟な拡張性
Simcenter SCADAS Mobileは、計測対象に応じたモジュール交換型の設計を採用しており、以下のような入力信号に対応可能です：

1. 1. アナログ信号
      • 電圧・電流入力
      • ひずみゲージ（ブリッジ測定）
      • 加速度計（IEPE、Charge、MEMS）
      • 温度センサー（熱電対、RTD）
      • マイクロフォン（音響測定）
   2. デジタル信号
      • CANバス信号
      • GPS同期信号
      • タコメーター信号

モジュールは簡単に交換可能であり、異なるSCADAS Mobileユニット間でモジュールを交換して利用することも可能です。

② 高速・高精度データ取得

• 最大204.8 kHzのサンプリングレート
• 低ノイズ設計により、微小信号も高精度で測定可能
• リアルタイム信号処理機能を搭載し、データ解析の高速化を実現

③ デイジーチェーン接続による拡張
複数のSCADAS Mobileユニットをメイン/セカンダリーデバイスとしてデイジーチェーン接続することで、チャンネル数を増やし、より大規模なデータ取得システムを構築できます。

④ 耐環境性能

• コンパクトな筐体（重量：約3.5 kg）
• バッテリー駆動が可能（フィールドテスト向け）
• 堅牢な設計で、振動・衝撃に強い

2.1 製品概要

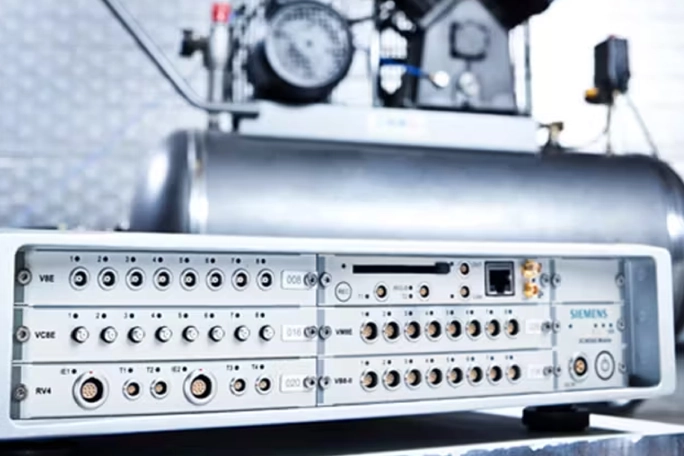

Simcenter SCADAS Recorderは、PCを必要とせずにスタンドアロンでデータ記録が可能なデバイスです。長時間のデータ記録や、移動体計測に適しており、GPS機能を標準搭載しています。

2.2 主な特徴

① スタンドアロン記録

• PCなしでデータ取得・記録が可能
• 長時間のデータ取得に最適

② GPS機能搭載

• 位置情報を取得し、測定データと統合可能
• 道路試験・鉄道試験などの移動体計測に最適

③ 高精度データ取得

• 最大204.8 kHzのサンプリングレート
• マルチセンサー入力対応（IEPE、Charge、電圧、ひずみゲージなど）

④ 堅牢な設計

• 防塵・防滴設計
• 屋外環境や過酷な試験条件でも安定した動作

Simcenter SCADAS MobileとSCADAS Recorderの共通点として、以下の特徴が挙げられます。

3.1 フレームの種類

両製品ともに、顧客使用条件によってフレームを選択することで、最適な構成を構築できます。

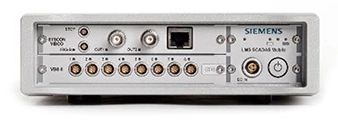

Simcenter SCADAS Mobile 01(型式 SCM2E01, SCM2E01V, SCR2E01)

• 1 つのカード拡張スロットで 4～ 24 チャネルに対応
• オンボードのデュアルタコ（アナログ＆デジタル）、デュアルジェネレータ、およびCANバス対応
• 重量 2.5kg、サイズ 203 x 58 x 260mm
• 公称2.5時間のバッテリー
• 最大持続スループット性能：3.8 M Samples/秒

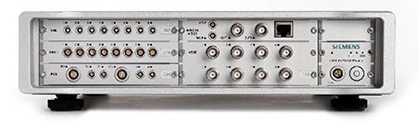

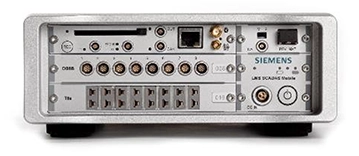

Simcenter SCADAS Recorder 02(型式 SCM2E02, SCM2E02V, SCR2E02)

• 2 つのカード拡張スロットを介して 4～ 48 の入力チャンネルに対応するモジュラー システム
• マルチフレーム接続により、数百の測定チャンネルに拡張可能
• オンボードのデュアルタコ（アナログ＆デジタル）、デュアルジェネレータ、CAN-bus
• 最大スループットレート 14 M Samples/秒
• 重量 3.5kg、サイズ 216 x 76 x 271mm
• 追加のフレームをデイジーチェーン接続するためのコネクタ拡張スロットが利用可能
• 公称1.5時間のバッテリー

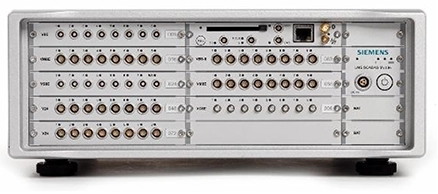

Simcenter SCADAS Mobile 05 (型式 SCM2E05, SCM2E05V, SCR2E05)

• 5つの拡張スロットを介して4〜120チャネルに対応
• マルチフレーム接続により、数百の測定チャンネルに拡張可能
• オンボードのデュアルタコ（アナログ＆デジタル）、デュアルジェネレータ、CANバス
• 最大スループットレート：14 M Samples/秒
• 重量 6.2 kg、サイズ 340 x 78 x 295 mm (ラップトップサイズのフレーム)
• 追加のフレームをデイジーチェーン接続するためのコネクタ拡張スロットが利用可能
• 公称1時間バッテリー

Simcenter SCADAS Recorder 09 (型式 SCM2E09, SCM2E09V, SCR2E09)

• 9 つの拡張スロットを介して 4～ 216 チャネル に対応
• マルチフレーム接続により、数百の測定チャンネルに拡張可能
• オンボードのデュアルタコ（アナログおよびデジタル）、デュアルジェネレータ、およびCANバス
• 最大スループットレート：14 M Samples/秒
• 重量 10.5kg、サイズ 345 x 140 x 300mm
• 追加のフレームをデイジーチェーン接続するためのコネクタ拡張スロットが利用可能
• 公称1時間バッテリー

3.2 ソフトウェア統合

• Simcenter Testlabとの完全統合
• MATLAB、Python、LabVIEWなどの外部解析ツールと連携可能

Simcenter SCADASシリーズは、以下のような試験・アプリケーションに使用されています。

4.1 自動車業界

• NVH（Noise, Vibration, Harshness）試験
• 耐久試験
• エンジン・パワートレイン振動解析
• ADAS（先進運転支援システム）テスト
• EV（電気自動車）の音響・振動測定

4.2 航空宇宙

• 航空機の構造振動試験
• エンジン振動解析
• 騒音低減対策の研究
• 航空機の飛行試験

4.3 鉄道・インフラ

• 鉄道車両の振動解析
• 橋梁・建築物の耐震試験
• 鉄道軌道の衝撃試験
• 鉄道車両の車輪音響試験

4.4 エネルギー・発電

• 発電所タービンの振動監視
• 風力発電のブレード振動測定
• 送電設備の異常振動検知

4.5 産業機械・製造業

• 回転機械の異常検出
• 生産設備の状態監視
• ロボットアームの振動解析

Simcenter SCADAS Mobileは、柔軟なモジュール設計とポータブルなデザインを活かし、ラボ・フィールドの両方で活用できます。一方、Simcenter SCADAS Recorderは、GPS機能を活かした長時間データ記録に最適なデバイスです。
どちらも高精度な計測を可能にし、振動・音響・耐久試験などの幅広いアプリケーションに対応しています。 各種テストや解析ニーズに応じたシステムの選定を行い、最適なデータ取得環境を構築してください。
