SIEMENS｜体積速度音源、慣性加振器

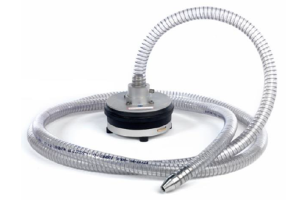

中高周波体積速度加振器 Q-MHFは中高周波の周波数応答関数（FRF）を測定するための内部基準センサーを備えた汎用モノポール体積速度音源(音響加振器)です。伝達経路解析（TPA）、音源探査（ASQ）、その他の騒音・振動・乗り心地（NVH）関連の測定や分析などの専用調査用にこれらの音響モノポールソースを使用しています。

仕様
・150Hz～10kHzの加振周波数帯域(低周波信号の入力は不可)
・体積加速度センサー内蔵 ICPタイプ(BNC)/電圧タイプ(10-32 Microdot)
・重量：8kg
・加振レベル：95dB@1m位置
・チューブ長：2、4、6m/φ30mm

アプリケーション
・ASQ
・TPA
・振動音響モード解析(EMA)
・統計的エネルギー解析 (SEA)
・車両/ボディの空気伝搬遮断
・ボディパネルとトリムの透過性

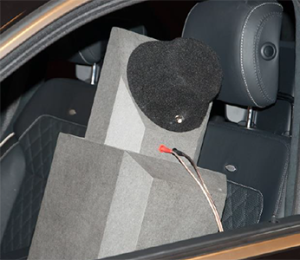

低周波音響加振器 Q-LMFは車両の加振に十分な高いノイズレベルを生成します。内蔵の体積加速度センサーにより、放射された音源の強度がリアルタイムでフィードバックされ、後処理なしで周波数応答関数（FRF）測定の基準として使用することができます。低中周波音源は、車両開発において重要な周波数帯域である10～1,000ヘルツ（Hz）で使用できるよう設計されています。

仕様
・10Hz～1kHzの加振周波数帯域
・体積加速度センサー内蔵 ICPタイプ(BNC)
・重量：9kg
・寸法：245×380×790mm
・人のような形になっており、人の耳位置から音が出力される形状になっている

アプリケーション
・体内ノイズ伝達関数測定（BNTF）
・TPA
・空中音源定量化（ASQ）
・振動音響モード解析(EMA)
・音響波形再現

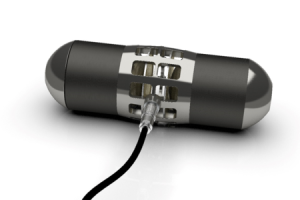

小型低周波無指向性音源 Q-MEDは、車両内および車両周辺の振動音響伝達関数を測 定するために設計されています。音源レベルと周波数範囲の組み合わせにより、この 音源は騒音、振動、ハーシュネス（NVH）の研究開発部門のニーズを満たすように設計された多用途の測定装置となっています。

仕様
・5Hz～1kHzの加振周波数帯域
・最大音響パワーレベル101dB
・体積変位センサー内蔵 (10-32 Microdot)
・重量：1.9kg
・寸法：φ75×200mm

アプリケーション
・実車FRF試験
・車室内の音響モード解析
・音場の実験モーダル解析
・空中線源定量化(ASQ)
・伝達経路解析(TPA)

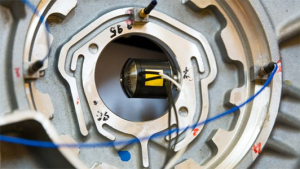

超小型高周波域加振器 Q-HSHは最小限のスペースで再現性の高い高周波構造加振を行うために開発されました。サイズが非常に小さい超小型の構造加振器になります。

仕様
• 寸法 直径20mm×高さ25mm（ケーブル含む）（30mm）
• 総質量 30グラム
• 試験体の動的質量負荷 3グラム
• センサー周波数範囲（±2dB）：500～10,000ヘルツ（Hz)
• フォースレベル: 0.8N（RMS)

アプリケーション
• 高周波FRF試験
• 車両本体
• サブコンポーネンツ
• メカトロニクス

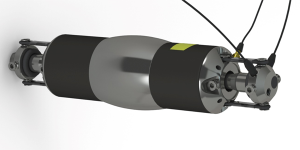

低周波用構造加振器 Q-TMPは、5～200ヘルツ（Hz）の周波数応答関数（FRF）取得を目的としたコンパクトな低周波数加振器です。

仕様
・5Hz～1kHzの加振周波数帯域
・体積変位センサー内蔵 (10-32 Microdot)
・重量：1.9kg
・寸法：φ75×200mm

アプリケーション
・構造的な伝達関数
・直接振動音響FRF
・伝達経路解析（TPA）
・構造モード解析
・ボディベンチマーキング
・ターゲット設定

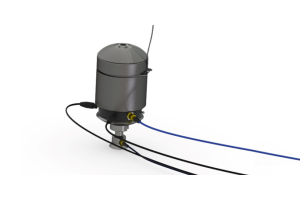

センサー内蔵構造加振器 Q-ISHは、狭いスペースで構造物や振動音響の周波数応答関数（FRF）を測定するための加振ソリューションです。幅広い構造物を加振できるように設計されており、狭いスペースで正確なFRFを測定することが可能です。加振力レベルは、実車加振に十分なレベルです。

仕様
・20Hz～2kHzの加振周波数帯域
・ランダム試験周波数範囲：20～2,000 Hz
・正弦波試験用周波数範囲 40～2,000 Hz
・加振力：6N RMS
・重量：370g(加振時のマスローディング19g)

アプリケーション
・構造的な伝達関数
・直接振動音響FRF
・駆動点FRF
・伝達経路解析(TPA)
・構造モード解析
・ボディベンチマーキング
・ターゲット設定

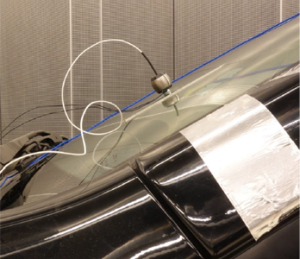

センサー内蔵構造加振器 Q-MSHは従来の加振器でアクセスが難しく、インパクトハンマーも使用できない場合に動的加振を可能にします。この加振器は、特許取得の内部デカップリング・サスペンションにより、試験体の質量および剛性負荷が非常に低くなっています。

仕様
・外形寸法 Ø 28mm X 38mm
・静止質量：100g
・試験体の動的質量負荷 10グラム
・ランダムテスト用周波数範囲 50〜5,000Hz
・フォースレベル：2N（RMS）

アプリケーション
・伝達経路解析
・モーダル解析（EMA）
・アタッチメントポイント移動度測定
・振動音響伝達関数(BNTF)
