PolySwitchは、リセット可能な過電流保護の代替手段として用いられるため、保証、サービス、および修理のコストを削減することが可能です。また、一定の稼働時間が必要な状況に理想的なリセットが可能なPTC（PPTC）は、家庭用電化製品、電力線、通信、I / Oポート、プロセス制御、および医療機器保護アプリケーションで使用されます。
商品基礎情報
PolySwitch復帰型PTCの特長
PTCは、流量の増加により温度が上昇すると抵抗が増加します。 一定の安全電流レベルを許可しながら危険電流を制限するように設計されており、障害が除去されて温度が安全レベルに戻ると、抵抗が自動的に「リセット」されます。リテルヒューズは、次の一般的な形式と機能を備えたPTCを提供し、さまざまなサイズと容量を提供しております。

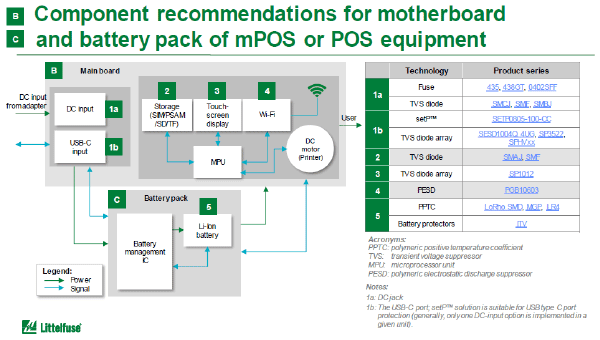

マーケット別アプリケーション
| マーケット 分野 |
アプリケーション | ラジアルリード | 表面実装 | バッテリー用 |
|---|---|---|---|---|
 |
 |
 |
||
| データー センター クラウド |
サーバー：コンピューティング | ◯ | ◯ | − |
| スイッチ | ◯ | ◯ | − | |
| ルーター | ◯ | ◯ | − | |
| モバイルネットワーク：4G/5G屋外 | ◯ | ◯ | − | |
| 民生用 電子機器 |
テレビ＆ディスプレー | ◯ | ◯ | ◯ |
| スピーカー＆AV機器 | ◯ | ◯ | − | |
| プリンター＆スキャナ | ◯ | ◯ | − | |
| ディスクトップコンピュター | ◯ | ◯ | − | |
| 電源 | ◯ | ◯ | − | |
| 家電製品 | 主要家電／ロボット家電含む | ◯ | ◯ | ◯ |
| 小型家電 | ◯ | ◯ | − | |
| バッテリー駆動電源 | ◯ | ◯ | ◯ | |
| 電動工具 | − | ◯ | ◯ | |
| ビルディングオートメーション | GFCI/AFCI&USBレセクタクル | ◯ | ◯ | ◯ |
| 環境＆ビル管理 | − | ◯ | − | |
| セキュリティ、アクセス制御 | ◯ | ◯ | ◯ | |
| HVACおよびエレベータ | ◯ | − | − | |
| スマートメーター | ◯ | ◯ | ◯ | |
| 工業用 | UPS | ◯ | ◯ | − |
| 照明 | ◯ | ◯ | ◯ | |
| ロボット | ◯ | ◯ | − | |
| モータ制御 | ◯ | ◯ | ◯ | |
| 再生可能 エネルギー |
太陽光発電 | ◯ | ◯ | − |
| 大型インバータ | ◯ | ◯ | − | |
| 小型インバータ | ◯ | ◯ | − | |
| エネルギー管理 | ◯ | ◯ | − | |
| 交通 車載 |
E-Mobilty (オンボードチャージャー、BMS) |
◯ | ◯ | − |
| コネクティビティ＆自動運転 | ◯ | ◯ | ◯ | |
| エンジン、イグニッションシステム | − | − | − | |
| E-バイク(EV二輪車および三輪車) | ◯ | ◯ | − | |
| モバイルウェアラブル | ゲーム | − | ◯ | − |
| スマートフォン・ウオッチ | − | ◯ | − | |
| 充電器 | ◯ | ◯ | − | |
| ノートパソコン | ◯ | ◯ | ◯ | |
| EV インフラ |
AC充電 | − | ◯ | − |
| DC充電 | ◯ | ◯ | − | |
| ワイヤレス充電 | ◯ | ◯ | − |
表面実装ラインナップ

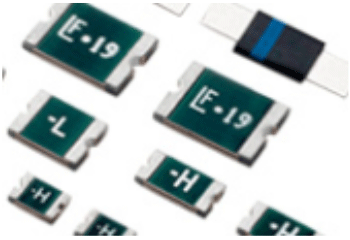

表面実装のリセット可能なPTCデバイスは、スペースが限られており、リセット可能な保護が必要なアプリケーションに過電流保護を提供します。パッケージサイズは0402～3425まで、保持電流は50mA～7Aまでになります。
| シリーズ名 | EIAサイズ（JIS) | 保持電流 | 最大電圧(V) | 最大定格 電流(A) |
動作温度範囲 |
|---|---|---|---|---|---|
| femtoSMD | 0603 (1608) | 0.05-0.35 | 15 | 40 | -40℃ ～+85℃ |
| picoSMD | 0805 (2012) | 0.1-1.1 | 15 | 100 | |
| nanoSMD | 1206 (3216) | 0.1-2.0 | 60 | 100 | |
| microSMD | 1210 (3225) | 0.05-2.0 | 30 | 100 | |
| miniSMD | 1812 (4532) | 0.1-3.0 | 60 | 100 | |
| midSMD | 2018 | 0.3-2.0 | 60 | 40 | |
| SMDC | 2920 | 0.3-3.1 | 60 | 50 | |
| SMD | 2920 | 0.3-3.0 | 60 | 50 | |
| SMD2 | 3425 | 1.5-2.5 | 33 | 70 | |
| LoRho | 0402-2920 (0804-7555) |
0.1-7 | 6-12 | 40-50 | |
| 0603L | 0603 (1608) | 0.1-0.35 | 15 | 40 | |
| 0805L | 0805 (2012) | 0.1-1.0 | 15 | 100 | |
| 1206L | 1206 (3216) | 0.125-1.5 | 30 | 100 | |
| 1210L | 1210 (3225) | 0.05-1.5 | 30 | 100 | |
| 1812L | 1812 (4532) | 0.1-2.6 | 60 | 100 | |
| 2016L | 2016 | 0.3-2.0 | 60 | 40 | |
| 2920L | 2920 | 0.3-3.0 | 60 | 40 | |
| 250S | 3729 | 0.13 | 60 | 3 |
ラジアルリードラインナップ

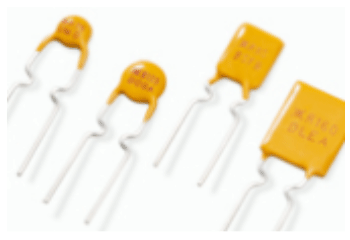

ラジアルリードのリセット可能なPTCは、スペースが問題ではなく、リセット可能な保護が望ましいアプリケーションに過電流保護を提供するように設計されています。
保持電流は50mA～15Aまでになります。
| シリーズ名 | サイズ | 保持電流 | 最大電圧(V) | 最大定格 電流(A) |
動作温度範囲 |
|---|---|---|---|---|---|
| USBR | 6.9 x 11.4〜11.4 x 18.3 | 0.75-2.50 | 6/16 | 40 | -40℃ ～+85℃ |
| 16R | 7.1 x 11.0〜23.5 x 27.9 | 2.5-14.0 | 16 | 100 | |
| RGEF | 7.1 x 11.0〜23.5 x 27.9 | 2.5-14.0 | 16 | 100 | |
| RHEF | 6.9 x 10.8〜23.5 x 28.7 | 0.5-1.0/2.0-15.0 | 16/30 | 40/100 | -40℃ ～+125℃ |
| 30R | 7.4 x 12.2〜24.1 x 31.6 | 0.9-9.0 | 30 | 40 | -40℃ ～+85℃ |
| RUEF | 7.4 x 12.2〜24.1 x 29.0 | 0.9-9.0 | 30 | 70/100 | |
| 60R | 7.4 x 11.7〜26.3 x 31.1 | 0.1-3.75 | 60 | 40 | |
| RKEF | 7.1 x 11.43〜24.1 x 29.0 | 0.5-5.5 | 60 | 40 | |
| RXEF | 8.0 x 8.3〜27.2 x 31.8 | 0.05-0.17 0.2-3.75 |
60 72 |
40 | |
| 72R | 7.4 x 11.7〜26.3 x 31.1 | 0.2-3.75 | 72 | 40 | |
| 250R | 5.8 x 9.9〜9.5 x 12.0 | 0.08-0.18 | 250 | 3/10 | |
| 600R | 9.0 x 12.5〜16.0 x 12.6 | 0.15-0.16 | 600 | 3 |
車載用および特定用途ラインナップ

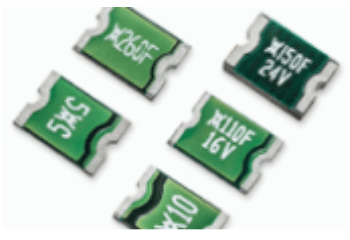

さまざまなリセット可能なポリスイッチを提供しており信頼性が求められる車載向け面実装、ラジアルリードタイプ共にご紹介いたします。また、特殊用途向けに特化した採用が高い製品もご紹介いたします。特定用途とは、モーター制御、通信ライン、バッテリー向けになります。
| シリーズ名 | EIAサイズ（JIS) | 保持電流 | 最大電圧(V) | 最大定格 電流(A) |
動作温度範囲 |
|---|---|---|---|---|---|
| 表面実装- 車載アプリケーション (保持電流50mA-3A) | |||||
| femtoASMDC | 0603 (1608) | 0.05-0.1 | 15 | 10 | -40℃ ～+85℃ |
| picoASMDC | 0805 (2012) | 0.1-0.12 | 15 | 20 | |
| picoASMDCH | 0805 (2012) | 0.1 | 16 | 40 | -40℃ ～+125℃ |
| AHS | 2018-3425 | 0.8-3.0 | 16 | 70 | |
| microASMD | 1210 (3225) | 0.05-0.5 | 30 | 40 | -40℃ ～+85℃ |
| nanoASMDCH | 1206 (3216) | 0.16-0.5 | 30 | 50 | -40℃ ～+125℃ |
| ASMD | 2920-3425 | 0.23-1.97 | 60 | 40 | -40℃ ～+85℃ |
| ASMDC | 2920 | 0.3-3.0 | 60 | 40 | |
| nanoASMDC | 1206 (3216) | 0.1-0.5 | 60 | 100 | |
| miniASMDC | 1812 (4532) | 0.1-2.6 | 60 | 100 | |
| ラジアルリード 車載アプリケーション (保持電流500mA-15A) | |||||
| AGRF | 8.9 x 14.1 ~ 23.5 x 28.7 | 4.0-14.0 | 16 | 100 | -40℃ ～+85℃ |
| AHRF | 6.9 x 10.8 ~ 23.5 x 28.7 | 2.0-15.0 0.5-1.0 |
16 30 |
100 40 |
-40℃ ～+125℃ |
| AHEF | 6.9 x 10.8 ~ 23.5 x 27.9 | 0.5-10.0 | 32 | 100 | |
| 面実装耐油向けアプリケーション (保持電流100mA-2A) | |||||
| SMDCH | 2920 | 0.5-2.0 | 24 | 20 | -40℃ ～+125℃ |
| NANOSMDCH | 1206 (3216) | 0.1-0.75 | 30 | 10 | |
| MICROSMDCH | 1210 (3225) | 0.1-0.5 | 30 | 10 | |
| ラジアルリードライン電圧向けアプリケーション (保持電流50mA-2A) | |||||
| LVR | 6.9 x 9.9 ~ 24.9 x 34.8 | 0.05-2.0 | 240 | 1-20 | -20℃ ～+85℃ |
| LVB | 25.2 x 27.2 | 1.25 | 240 | 12.5 | -40℃ ～+85℃ |
| バッテリー向けアプリケーション (保持電流100mA-7A) | |||||
| LoRho | 0402 (0804) | 0.1-0.5 | 6 | 40 | -40℃ ～+85℃ |
| 0603 (1608) | 0.5-1.75 | 6 | 50 | ||
| 0805 (2012) | 0.75-3.0 | 6 | 50 | ||
| 1210 (3225) | 1.75-4.5 | 6 | 50 | ||
| 1812 (4532) | 1.9-3.7 | 6 | 50 | ||
| 2920 | 7.0 | 6 | 50 | ||
| 1206 (3216) | 0.75-4.5 | 12 | 50 | ||
