[1] TVSダイオードアレイ

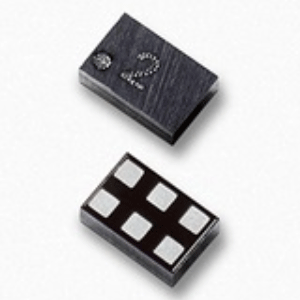

SP1012シリーズ - 6.5pF、15kV、双方向TVSアレイ
リテルヒューズのミニチュア5チャンネル双方向SP1012シリーズTVSダイオードアレイは、汎用静電気放電(ESD)保護用に設計されています。
通常はESDダイオードを1つのみ含む0402サイズのフリップチップパッケージに5つのESDダイオードが含まれているため、従来の場合と比べて実装が5倍改善され、回路設計者がプリント回路基板(PCB)のスペースとコストの両方を節約できるよう支援します。
双方向構成により、交流信号がある場合にデータ回線の対称ESD保護を提供します。

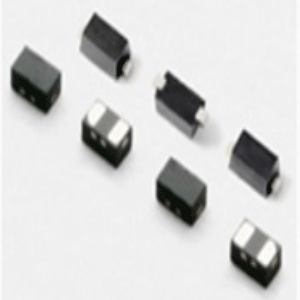

SP1003シリーズ - 30pF、30kV、ESD保護用0402 - AEC-Q101適合
SP1003シリーズの製品はすべてAEC-Q101に適合しており、自動車用アプリケーションに使用可能です。
独自のシリコンアバランシェ技術によって生産されるツェナーダイオードは、各I/Oピンを保護することによって、有害な静電気放電(ESD)を起こす可能性のある電子機器に優れた保護を提供します。この製品は、パフォーマンスを低下させることなく、IEC 61000-4-2で規定されている±30kVの連続的なESDストライクを安全に吸収することができます。さらに、各ダイオードは非常に低い制限電圧を伴う7Aの8/20µsサージ電流(IEC61000-4-5)を安全に消散します。
[2] ポリマーESDサプレッサ

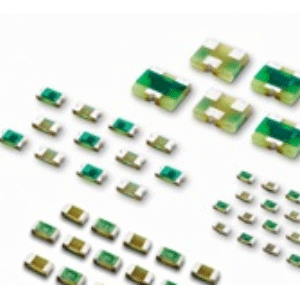

PGB10603シリーズ – 鉛フリー0603表面実装型ポリマーESDサプレッサ
PGB10402シリーズ – 鉛フリー0402表面実装型ポリマーESDサプレッサ
PulseGuard ESDサプレッサは静電気放電(ESD)から高精度の電気機器を保護します。これらのサプレッサは、低キャパシタンスが重要な低電圧で高速なアプリケーションに最適です。この新しいテクノロジーはUSB 2.0、IEEE1394、HDMIやDVIなどの高速プロトコルを使用するデータポートに非常に効果的です。PulseGuardサプレッサは、非常に立ち上がりの速いESDトランジェントを抑えるためにポリマー複合材料を使用し(IEC 61000-4-2とMIL-STD-883Eの規定どおり)、実際には回路にキャパシタンスを追加しません。
[3] リードスイッチ&磁気アクチュエータ

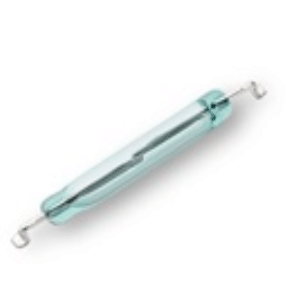

MDSM-4シリーズ - 15.3mm表面実装リードスイッチ
長さ15.24mm x 直径2.28mm(0.600″ x 0.090″)のガラスエンベロープ付きサブミニチュア、表面実装、常時開スイッチ。
スイッチング性能200Vdc(10W)。12~38ATの有効感度。
最低1010オームの高い絶縁抵抗と100ミリオーム未満の接触抵抗。アキシャルリード付きで提供 (MDCG-4)。
リードリレー、セキュリティ、計測、リミットセンサ、電気通信、オフィス機器などのアプリケーションに最適。
バルク、またはテープ & リールパッケージで提供いたします。

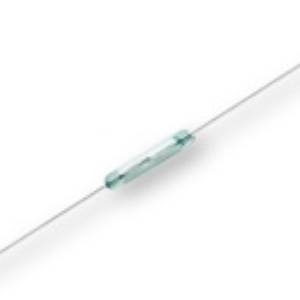

MDSR-10シリーズ - 10.2mmリードスイッチ
長さ10.16mm x 直径1.80mm(0.400″ x 0.071″)のガラスエンベロープ付きサブミニチュア、常時開スイッチ。スイッチング性能 200Vdc(10W)。10~25ATの有効感度。最低1012オームの高い絶縁抵抗と 120 ミリオーム未満の低い接触抵抗表面実装型で提供(MDSM-10)。 リードリレーアプリケーション、セキュリティ、計測、リミットスイッチ、電話オフフックなどのアプリケーションに最適。
[4] リードスイッチ

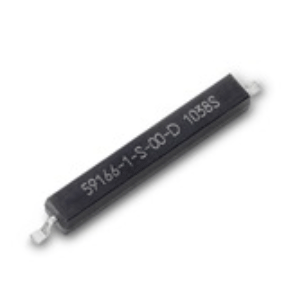

59166シリーズ - ミニチュア オーバーモールド リードスイッチ
16.00mm x 2.40mm x 2.40mm(0.630″ x 0.094″ x 0.094″)のストレートリードまたはガルウィングリード線付きミニチュア オーバーモールドリードセンサ。常時開接点で提供。
最大200Vdc(10W)のスイッチングに対応。成形スタンドオフ付きパッケージで基盤洗浄が可能。お客様定義の感度を含む、幅広い感度に対応。位置およびリミット感知、セキュリティ、ドアおよび窓のアラームシステムに最適。57045アクチュエーターとの組み合わせが最適。
注:57045アクチュエーターは別売りです。
