[1] ヒューズ

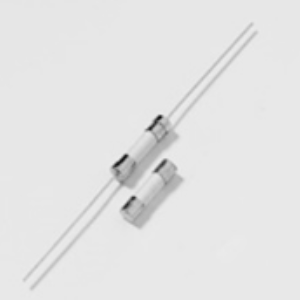

215シリーズ-5 x 20mmセラミックボディタイムラグカートリッジヒューズ
IEC仕様に合わせて設計された5 × 20mmタイムラグサージ耐性セラミックボディカートリッジヒューズ
特長:グローバルに使用するための国際(IEC)規格に準拠して設計、高い遮断容量、タイムラグヒューズのIEC60127-2、シート5仕様に適合、RoHS準拠で鉛フリー
アプリケーション:コンポーネントまたは内部回路を個別に保護するために、アプライアンスまたは使用機器の補助的な保護として使用されます。
[1] 金属酸化物バリスタ(MOV)

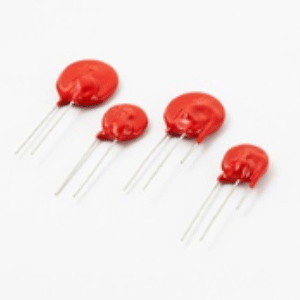

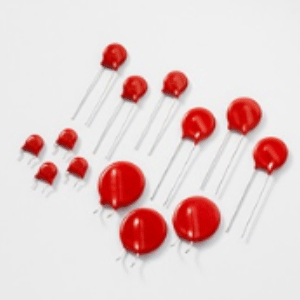

UltraMOVシリーズ-高サージ電流ラジアルリードバリスタ
UltraMOV金属酸化物バリスタシリーズは、高いピークサージ電流定格と高いエネルギー吸収能力を必要とするアプリケーション向けに設計されています。UltraMOVバリスタは、主に、過渡電圧サージサプレッサ(TVSS)、無停電電源装置(UPS)、AC電源タップ、AC電力計、または雷、誘導負荷スイッチング、コンデンサバンクスイッチングなどのソース。
これらのデバイスは、7、10、14、および20mmのラジアルリードパッケージサイズで製造され、さまざまなリード形式で提供されます。
TMOVシリーズ - 温度ヒューズを組み合わせたバリスタ
リテルヒューズTMOVおよびiTMOV熱保護バリスタは、回路保護の新しい開発を意味しております。
両シリーズは、UL1449で概説されている異常な過電圧、制限された電流、条件による過熱の場合に動作し統合熱活性化要素を備えたラジアルリードの金属酸化物バリスタ(MOV)で構成されています。
<アプリケーション>
・ACパネル保護モジュール、インバーター
・ACライン電源、AC/DC電源・AC電力計
・GFCI(地絡電流遮断器)・UPS(無停電電源装置)
[2] MOSFET

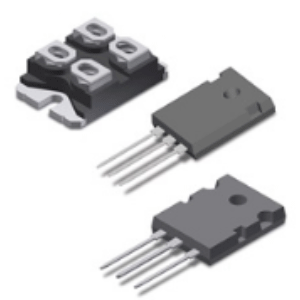

X2クラス シリーズ-HiPerFET™オプションを備えた600V-700VパワーMOSFET
電荷補償原理と独自のプロセス技術を使用して開発されたこれらの新しいデバイスは、低いゲート電荷と優れたdv/dt性能に加えて、最低のオン状態抵抗を示します。それらのなだれ機能は、デバイスの耐久性も向上させます。さらに、高速ソフトリカバリボディダイオードのおかげで、ウルトラジャンクションMOSFETはスイッチング損失と電磁干渉(EMI)を低減するのに役立ちます。
アプリケーション:産業用スイッチモードおよび共振モード電源
電気自動車のバッテリー充電器、ACおよびDCモータードライブ
DC-DCコンバーター、再生可能エネルギーインバーター、力率補正(PFC)回路、ロボット工学とサーボ制御。
[3] ホール効果センサ

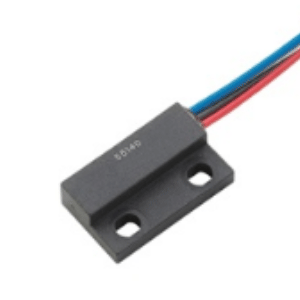

55140シリーズ-フランジマウントホール効果センサ
小さなフランジは、3.22センチメートル占有ホール効果センサマウント2(0.500in 2デジタルまたはプログラマブルアナログ出力の選択を有する)基板スペースを。3線式(電圧出力)または2線式(電流出力)バージョンで利用できます。そのケースデザインは、ネジまたは接着剤による取り付けを可能にします。最大28Vdcおよび20mAの切り替えが可能です。さまざまな感度、ケーブル長、コネクタオプションで利用できます。位置と限界の検知、回転と流量の測定、ブラシレスDCモーターの転流、角度検知、磁気エンコーディングに最適です。

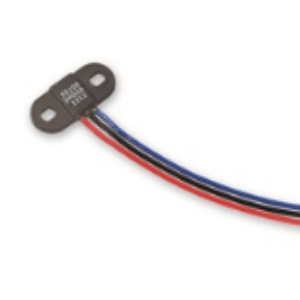

55100シリーズ-ミニチュアフランジ取り付けホール効果センサ
ミニチュアフランジマウントホール効果センサ25.5mm(1.004″) x 11.00mm(0.433″)、高さわずか3.00mm(0.118 “)、デジタルまたはプログラム可能なアナログ出力を選択可能。3線式(電圧出力)または2で利用可能-ワイヤー(電流出力)バージョン。そのケース設計により、ねじまたは接着剤による取り付けが可能です。最大28Vdcおよび20mAの切り替えが可能です。さまざまな感度、ケーブル長、およびコネクタオプションで利用可能です。位置および制限の検出、回転、および流れに最適です。測定、ブラシレスDCモーターの転流、角度検出、および磁気エンコーディング。
[3] NTCサーミスタ

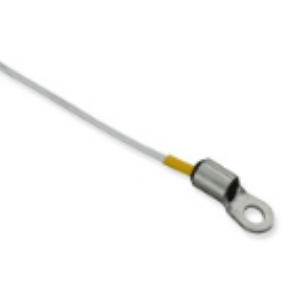

USUR1000シリーズ-#6リングラグを備えたUL認定のNTCサーミスタアセンブリ
リテルヒューズUL認定のリングラグサーミスタプローブアセンブリは、熱伝導性エポキシを使用してリングラグハウジングに挿入された非常に安定したNTCチップを使用して製造されています。これらのデバイスは、迅速な熱応答と優れた長期安定性を実現するように設計されており、幅広い表面温度検知アプリケーションで使用できます。

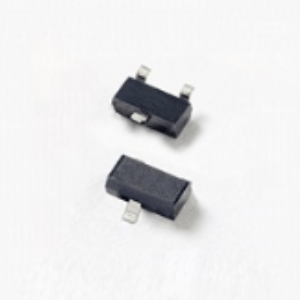

SMシリーズ-AEC-Q101に適合
SMシリーズ内の製品はAEC-Q101に認定されており、自動車用途での使用に適しています。
2チャンネルの汎用SMシリーズTVSダイオードアレイは、静電気放電(ESD)、電気的高速過渡現象(EFT)、および雷によるサージによる損傷から敏感な機器を保護します。性能を低下させることなく、IEC61000-4-2国際規格で指定された最大レベルを超える繰り返しのESDストライクを吸収し、非常に低いクランプ電圧で最大24Aの8/20μs誘導サージ電流(IEC61000-4-5)を安全に放散できます。SMシリーズTVSダイオードアレイは、5V、12V、15V、24V、36Vの5つの電圧オプションで利用できます。
[4] TVSダイオードアレイ

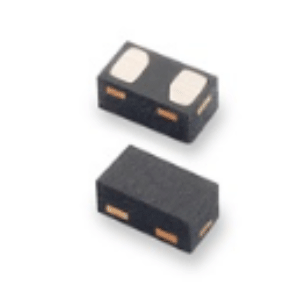

SP3213シリーズ-0.09pF12kV双方向ディスクリートTVS
SP3213は、破壊的な静電放電(ESD)が発生する可能性のある電子機器に超低静電容量と高レベルの保護を提供する双方向TVSダイオードです。0.09pFの標準的な静電容量は、USB 3.2、3.1、HDMI 2.1、2.0、DisplayPort、Thunderbolt、V-by-One®などの最も困難な家電インターフェイスでシグナルインテグリティを確保するのに役立ちます。
性能を低下させることなく、±12kV(接触放電、IEC 61000-4-2)で繰り返し発生するESDストライクを安全に吸収し、2Aの8/20μsサージ電流(IEC 61000-4-5第2版)を安全に放散します。
[5] リードスイッチ

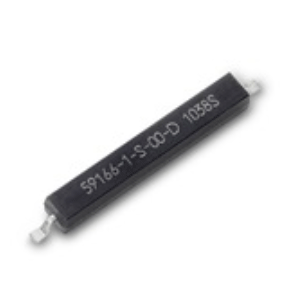

59166シリーズ-ミニチュアオーバーモールドリードスイッチ
16.00mm x 2.40mm x 2.40mm(0.630″ x 0.094″ x 0.094″)のストレートリードまたはガルウィングリード線付きミニチュアオーバーモールドリードセンサ。常時開接点で提供。
最大200Vdc(10W)のスイッチングに対応。成形スタンドオフ付きパッケージで基盤洗浄が可能。お客様定義の感度を含む、幅広い感度に対応。位置およびリミット感知、セキュリティ、ドアおよび窓のアラームシステムに最適。57045アクチュエーターとの組み合わせが最適。
注:57045アクチュエーターは別売りです。

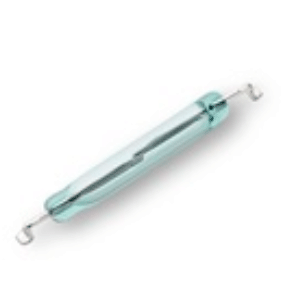

MDSM-4シリーズ - 15.3mm表面実装リードスイッチ
長さ15.24 mm x 直径2.28mm(0.600″ x 0.090″)のガラスエンベロープ付きサブミニチュア、表面実装、常時開スイッチ。
スイッチング性能200Vdc(10W)。12~38ATの有効感度。
最低1010オームの高い絶縁抵抗と100ミリオーム未満の接触抵抗。アキシャルリード付きで提供(MDCG-4)。
リードリレー、セキュリティ、計測、リミットセンサ、電気通信、オフィス機器などのアプリケーションに最適。
バルク、またはテープ & リールパッケージで提供いたします。

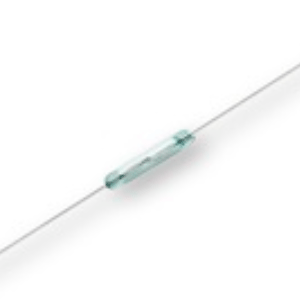

MDSR-10シリーズ - 10.2mmリードスイッチ
長さ10.16 mm x 直径1.80mm(0.400″ x 0.071″)のガラスエンベロープ付きサブミニチュア、常時開スイッチ。スイッチング性能200Vdc(10W)。10~25ATの有効感度。最低1012オームの高い絶縁抵抗と120ミリオーム未満の低い接触抵抗表面実装型で提供(MDSM-10)。リードリレーアプリケーション、セキュリティ、計測、リミットスイッチ、電話オフフックなどのアプリケーションに最適。
