Allegro MicroSystems ｜BLDCモーター・ドライバーのご紹介

BLDCモーターはU、V、Wの三相の電磁石の磁極を変化させ、永久磁石である回転子を回転させます。電磁極の磁極を電子的に制御する必要があるため、BLDCモーターでは回転子の位置検出が必須になります。BLDCモーター・ドライバーは回転子の位置情報を元に各電磁石の電流を制御します。駆動回路部はハーフブリッジ回路を3つ使用した構成になっています。

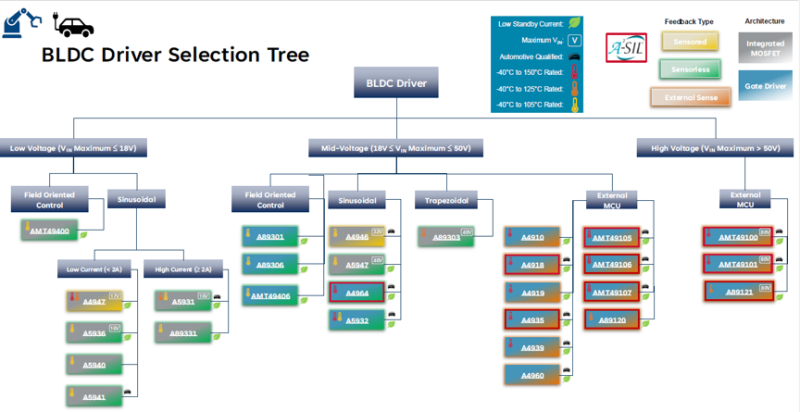

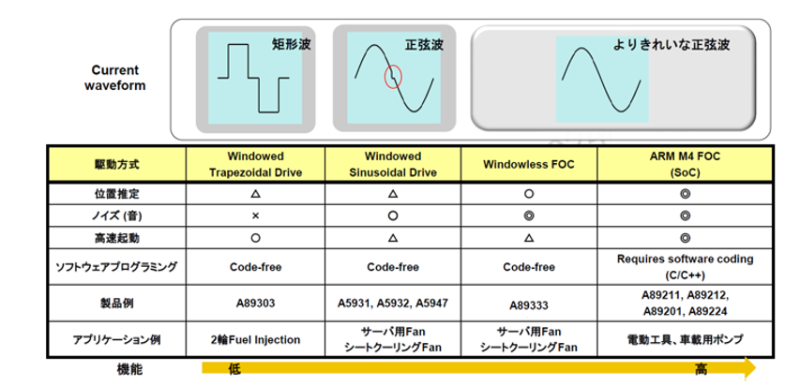

高効率なBLDCモーター・ドライバーでセンサー付き、センサレスの両方の方式に対応し、様々な独自の制御アルゴリズムを搭載しています。駆動回路部を内蔵したドライバーや外付けのゲートドライバーもあり、制御方式としては台形波制御、正弦波制御、FOC制御があります。入力電圧範囲も低電圧 (～18V)、中電圧 (18V～50V)、高電圧 (50V～85V)から選択可能でAEC-Q100に対応した製品も多数ラインアップしているため幅広いアプリケーションで使用できます。
また、Allegro社ではSoCを内蔵したモーター・ドライバーや本来3相必要な電流検出を1相のみでセンサーレス方式を実現できるなど、さまざまな特長を有しています。

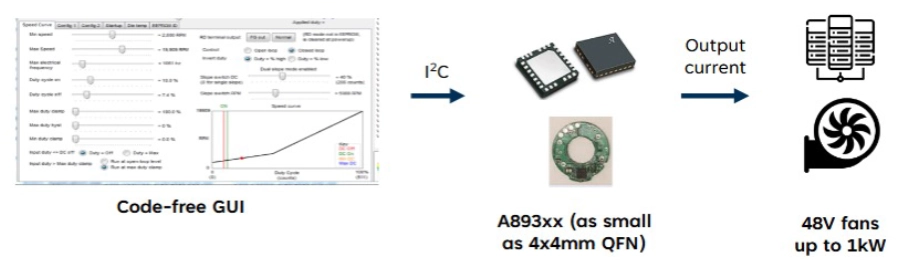

設計工数を大幅に削減できるCode-Free製品

• Allegro社のブラシレスモータードライバーは複雑な制御が必要なセンサレスのアルゴリズムを内包した製品があり専用のGUIも用意されているため、複雑なソフトウェア設計を大幅に簡素化できます。

複雑な制御アルゴリズムを内包

専用のGUIを利用して簡単にセンサレス制御を実現可能！！

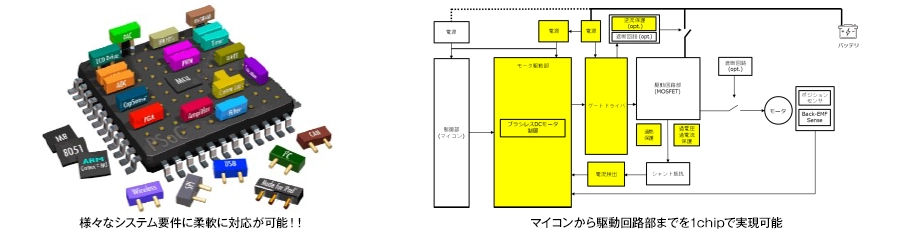

より柔軟性を重視したARMコア内蔵のモーター・ドライバー

• Code-Free製品はセンサーレス制御に必要なアルゴリズムを内蔵していますが、GUIで設定できない内容に関しては対応できない部分があります。
  Allego社ではより柔軟な設定が可能なSoCタイプのモーター・ドライバーがあります。

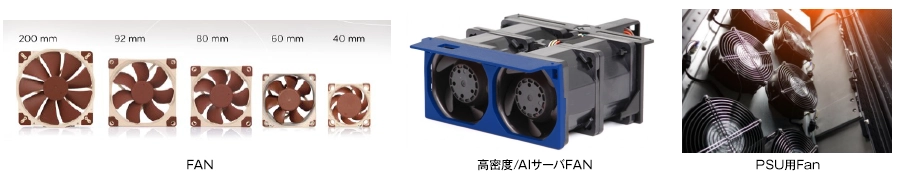

AIサーバ向けFAN

• AIサーバの消費電力増加に伴い、サーバに対するFANの密度が増加しています。
  FAN自体も4万回転～に対応する必要性が出てきている点や高効率での動作を求められるようになってきており、より高効率化に向けて電源電圧を12Vから48Vに上げるといった動きもあります。
• Allegro社はCooling FAN向けに高効率で動作可能なBLDCモーター・ドライバーの提供が可能です。

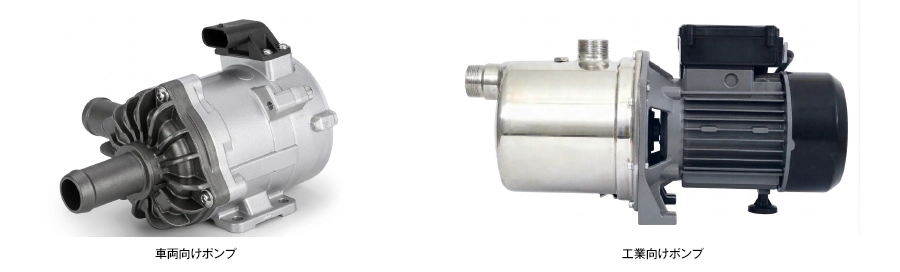

車載・工業向けモーターポンプ

• 車両の燃費と性能を向上させるため、ステアリングホイールや冷却水、潤滑油、トランスミッションなど、様々な部品でポンプが使われています。
  また、工業向けのポンプでもモーターが使用されており、Allegro社はモーターポンプで使用される高耐圧モータ向けにBLDCモーター・ドライバーの提供が可能です。

特長

• A89333はセンサレスFOCで動作し、わずか4mm×4mmの小型サイズながら、48Vサーバーファン向けの包括的なモーター制御ソリューションを提供します。統合された機能、プログラマビリティ、そして適応性の高い設計により、幅広いアプリケーションでシームレスなパフォーマンスを実現し、開発の簡素化と市場投入までの期間短縮を実現します。

アプリケーション

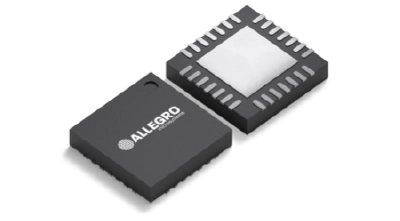

パッケージ

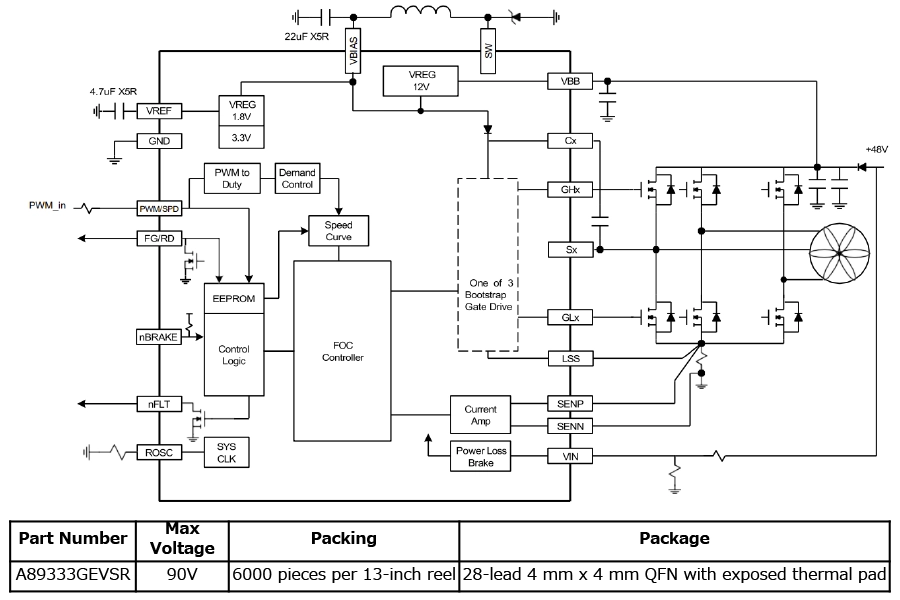

ファンクションブロック図

特長

• A89224ファミリーのデバイスは、Arm M4 Cortexを内蔵した48V対応の車載用3相BLDCドライバーです。車載ファンやポンプなどの3相BLDCおよびPMSMモーター制御アプリケーションのセンサーレスFOC制御に最適です。

アプリケーション

パッケージ

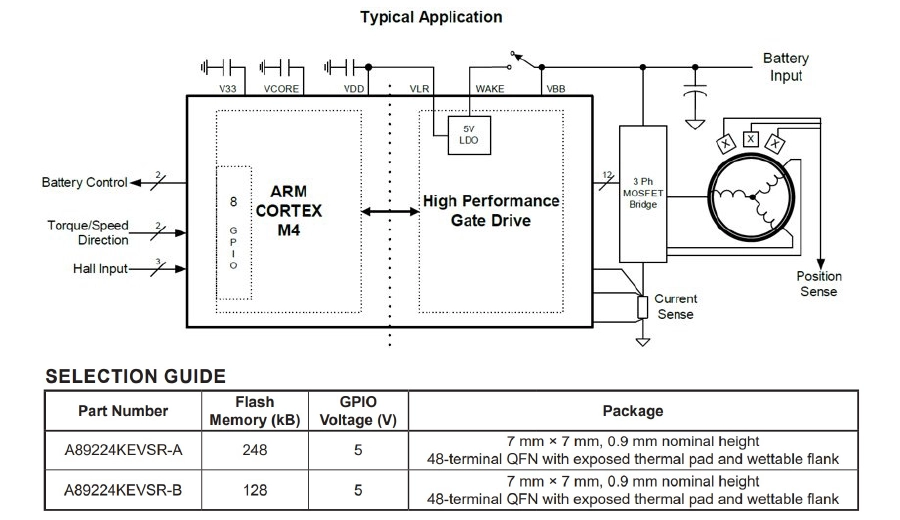

ファンクションブロック図

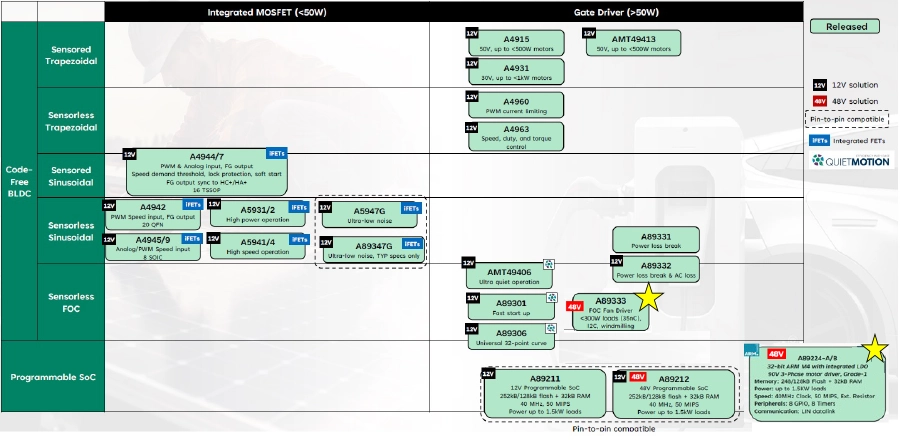

BLDCモーター・ドライバーのラインアップ詳細はこちら（メーカページ）
