関連商品・技術情報
商品基礎情報
[1] 金属酸化物バリスタ(C-Ⅲ、LA、UltraMOV)

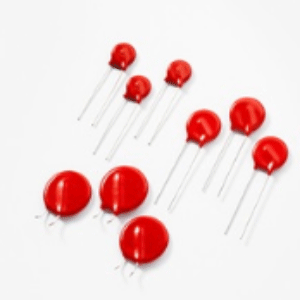

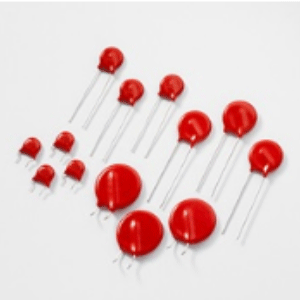

UltraMOVシリーズ-高サージ電流ラジアルリードバリスタ
UltraMOV金属酸化物バリスタシリーズは、高いピークサージ電流定格と高いエネルギー吸収能力を必要とするアプリケーション向けに設計されています。UltraMOVバリスタは、主に、過渡電圧サージサプレッサ(TVSS)、無停電電源装置(UPS)、AC電源タップ、AC電力計、または雷、誘導負荷スイッチング、コンデンサバンクスイッチングなどのソース。
これらのデバイスは、7、10、14、および20mmのラジアルリードパッケージサイズで製造され、さまざまなリード形式で提供されます。
C-IIIシリーズ-高エネルギーラジアルリードバリスタ
C-IIIシリーズは、主にACライン過渡電圧サージサプレッサ(TVSS)製品環境、および比較的小さなパッケージサイズで高い過渡エネルギーとピーク電流機能を必要とするその他の同様のアプリケーションでの使用を目的としています。
C-IIIシリーズは、さまざまなリードオプションを備えた14および20mmディスクバージョンで提供されます。
特長:鉛フリー、ハロゲンフリー、RoHS準拠、高エネルギー吸収能力 WTM40J〜530J(2ms)、高いパルス寿命定格 、高ピークパルス電流能力 ITM3500A〜10,000A(8/20μs) 、広い動作電圧範囲 VM(AC)RMS 130V〜680V

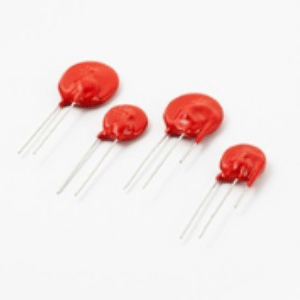

TMOVシリーズ - 温度ヒューズを組み合わせたバリスタ
リテルヒューズTMOVおよびiTMOV熱保護バリスタは、回路保護の新しい開発を意味しております。
両シリーズは、UL1449で概説されている異常な過電圧、制限された電流、条件による過熱の場合に動作し統合熱活性化要素を備えたラジアルリードの金属酸化物バリスタ(MOV)で構成されています。
<アプリケーション>
・ACパネル保護モジュール、インバーター
・ACライン電源、AC / DC電源・AC電力計
・GFCI(地絡電流遮断器)・UPS(無停電電源装置)
[1] カートリッジ

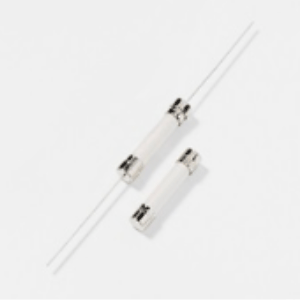

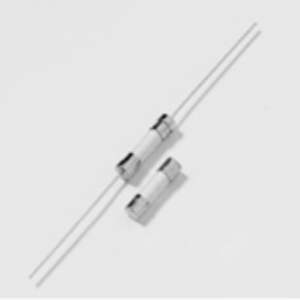

215シリーズ-5 x 20mmセラミックボディタイムラグカートリッジヒューズ
IEC仕様に合わせて設計された5 × 20mmタイムラグサージ耐性セラミックボディカートリッジヒューズ
特長:グローバルに使用するための国際(IEC)規格に準拠して設計、高い遮断容量、タイムラグヒューズのIEC60127-2、シート5仕様に適合、RoHS準拠で鉛フリー
アプリケーション:コンポーネントまたは内部回路を個別に保護するために、アプライアンスまたは使用機器の補助的な保護として使用されます。
514シリーズ-6x32mm500Vacセラミックボディヒューズ
514シリーズヒューズは6x32mmで500VACから電流定格を有するセラミック体ヒューズ1.6Aに12.5それは理想的に適しているA.交流HVAC、スマートメーター、無停電電源装置に電力過電流保護(UPS)、三相電源消耗品など。このシリーズのヒューズはRoHSに準拠しており、100%Pbフリーです。
アプリケーション:商用HVAC、スマートメーター、産業用インバーター、産業自動化、パワーインバーター、三相UPS
[1] TVSダイオード(SMAJ、SMBJ)

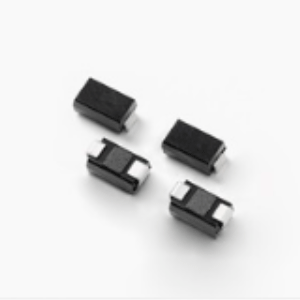

SMAJシリーズ-400W表面実装過渡電圧サプレッサー
ハロゲンフリーおよびRoHS準拠
ボードスペースを最適化するための表面実装アプリケーション用
ロープロファイルパッケージ
ガラスパッシベーションジャンクション
低インダクタンス
優れたクランプ能力

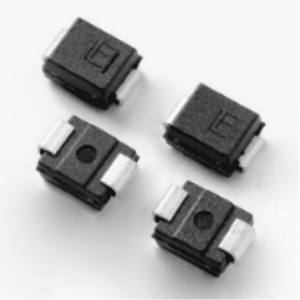

SMBJシリーズ-600W表面実装TVSダイオード
SMBJシリーズは、雷やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。
アプリケーション:TVSデバイスは、I/Oインターフェイス、V CCバス、およびテレコム、コンピューター、産業、および消費者向け電子アプリケーションで使用されるその他の脆弱な回路の保護に最適です
[1] NTCサーミスタ(ST、End-banded Chip)

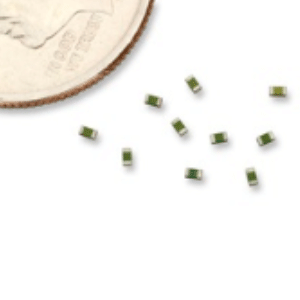

RBシリーズ-表面実装エンドバンドチップサーミスタ0603スタイル(125°C)
リテルヒューズの表面実装エンドバンドサーミスタエレメントは、ハイブリッド基板、集積回路、またはプリント回路基板で使用するために設計されています。それらは、ワイヤーボンド、エポキシ、またははんだを含むさまざまな接触技術に適したはんだコーティングされたメタライゼーションを備えています。
サイズ:0402〜1205
[1] MOSFET/Sic(Polar、X2、LSICMO170E1000)

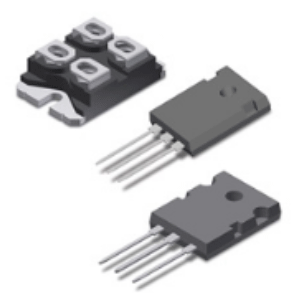

Polar™ シリーズ-100V-1200VNチャネル標準パワーMOSFET
Polar™標準パワーMOSFETは、性能とコストの間で最良の妥協点を提供するデバイスソリューションを設計者に提供するように調整されています。これらのデバイスには、Polarテクノロジープラットフォームが組み込まれており、低いオン状態抵抗R DS(ON)を実現します。Polar Standard MOSFETは、ゲート電荷のQ g値が低いため、すべての周波数でより効率的なスイッチングが可能です。これにより、設計者はより高い周波数で動作するオプションが得られ、さまざまな負荷スイッチング設計でより小さな受動部品を使用できるようになります。

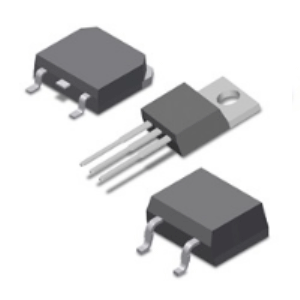

X2クラス シリーズ-HiPerFET™オプションを備えた600V-700VパワーMOSFET
低いゲート電荷と優れたdv/dt性能に加えて、最も低いオン状態抵抗を示します。それらのなだれ機能は、デバイスの耐久性も向上させます。
さらに、高速ソフトリカバリボディダイオードのおかげで、ウルトラジャンクションMOSFETはスイッチング損失と電磁干渉(EMI)を低減するのに役立ちます。
アプリケーション:産業用スイッチモードおよび共振モード電源,
電気自動車のバッテリー充電器、ACおよびDCモータードライブ、DC-DCコンバーター、再生可能エネルギーインバーター、力率補正(PFC)回路、ロボット工学とサーボ制御

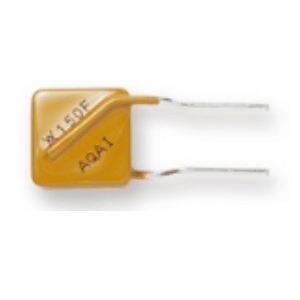

TRF600-150 -TRF600シリーズ
電気通信およびネットワークデバイスのPolySwitchファミリは、リセット可能な過電流保護に対する高まる需要に対応するのに役立ちます。これらの製品ファミリは、ITU、Telcordia GR1089、およびUL60950で定義されているように、電力クロスおよび電力誘導サージによって引き起こされる損傷に対する保護を提供するのに役立ちます。当社の製品には、チップ、表面実装、およびラジアルリード構成が含まれます。
[2] TVSダイオードアレイ(A)

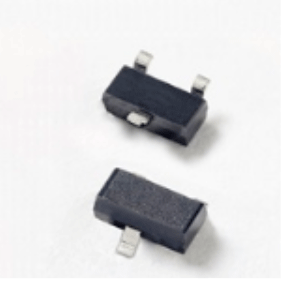

AQxx-02HTGシリーズ-500WSOT23-3TVSダイオードアレイ
AQxx-02HTGシリーズTVSダイオードアレイは、静電気放電(ESD)、電気的高速過渡現象(EFT)、および雷によるサージによる損傷から敏感な機器を保護するように設計されています。
このAQxx-02HTGシリーズは、パフォーマンスを低下させることなく、±30 kVの繰り返しのESDストライク(IEC 61000-4-2で定義されている接触および空気放電)を安全に吸収できます。さらに、AQ05は、低電圧クランプレベルでIEC61000-4-5第2版で定義されている33A8/20サージイベントを安全に実行できます。
LC03-3.3シリーズ-ブロードバンド保護用の150A、3.3V、低容量ダイオードアレイ
10/100/1000 BaseTイーサネット、T3/E3 DS3インターフェイス、ADSL2+、VDSL2+などのアプリケーションに過電圧保護を提供します。この新しいプロテクターは、TVSダイオードエレメントとダイオード整流ブリッジを組み合わせて、1つのパッケージで縦方向と差動の両方の保護を提供します。この設計により、デバイスの両端の信号電圧に対して対数線形の容量性負荷特性が得られます。これにより、一般的なソリッドステート保護ソリューションによって引き起こされる相互変調(IM)歪みが減少します。
[2] SIDACtor(SEP0xx)

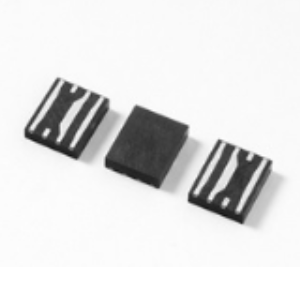

SEP(SIDACtorイーサネット/ PoEプロテクター)シリーズは、GR1089建物間およびITU K.20 / 21拡張保護要件と互換性のあるサージ定格を備えています。
SEPシリーズは、10BaseT、100BaseT、1000BaseTなどの高速アプリケーションを対象としており、イーサネットおよびPoEアプリケーションに堅牢な保護を提供しながら信号品質を維持します。この最新のシリコン設計の革新により、デバイスの両端の電圧に対して一定の容量性負荷特性が得られます。これにより、一般的なソリッドステート保護ソリューションによって引き起こされる歪みが減少します。

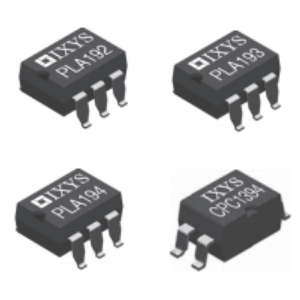

[2、4] ソリッドステートリレー(PLA192、193、194、CPC1394)
単極、ノーマルオープンソリッドステートリレー
単極ノーマルオープン(1-Form-A)ソリッドステートリレー
5000Vrmsの入力から出力への絶縁を提供します。
[3] リードスイッチ(MDSR-10)

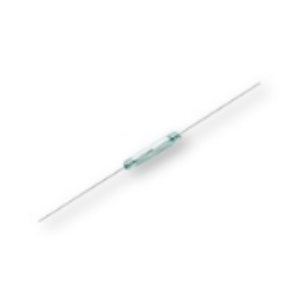

MDSR-10シリーズ-10.2mmリードスイッチ
長さ10.16mm x 直径1.80mm(0.400″ x 0.071″)のガラスエンベロープを備えた超小型の通常開スイッチ。10Wで200Vdcを切り替えることができます。10〜25ATの利用可能な感度範囲。10件の高絶縁抵抗12オームの最小値未満120ミリオームの低接触抵抗。表面実装バージョン(MDSM-10)で利用できます。リードリレーアプリケーション、セキュリティ、メータリング、リミットセンシング、電話オフフックアプリケーションに最適です。
[4] TVSダイオード(SMCJ)

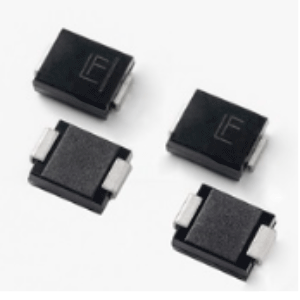

SMCJシリーズ-RoHS準拠の表面実装過渡電圧サプレッサー
ハロゲンフリーおよびRoHS準拠
ボードスペースを最適化するための表面実装アプリケーション用
ロープロファイルパッケージ
内蔵のストレインリリーフ
ガラスパッシベーションジャンクション
低インダクタンス
優れたクランプ能力
繰り返し率(デューティサイクル):0.05%

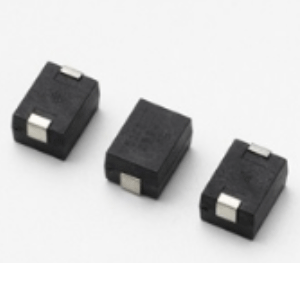

[4] バリスタ(SM7)
SM7シリーズ-ACライン保護用の表面実装バリスタ
リテルヒューズSM7シリーズは、プラスチックでカプセル化された表面実装金属酸化物バリスタ(MOV)過渡電圧サージサプレッサーであり、AC電力線全体で連続的に動作するように設計されています。
このシリーズは、ボードにはんだ付けするためのスズメッキリードフレームを備えたナイロン成形パッケージで構成されています。表面実装SM7シリーズは、リテルヒューズLA/ZAシリーズのバリスタと同様の特性を持つラジアル7mm内部バリスタエレメントに基づいています。
