【高周波電源/電力測定】Bird社 パワーセンサー 4020/4027A/7037シリーズのご紹介
長らく半導体市場において、RF電源の校正・点検・品質管理を支えてきたのが、BIRD社製パワーセンサーシリーズです。
特に「4027Aシリーズ」は業界内でデファクトスタンダードとして長年活躍してきましたが、技術の進化とともに、測定精度・機能性などにおいて新たな世代への移行が進んでいます。
本ページでは各シリーズのパワーセンサーについて、ご紹介いたします。
4020/4027A/7037シリーズのご紹介
ここでは、各シリーズのパワーセンサー概要をご紹介いたします。詳細については、各製品リンクをクリック頂ければご確認頂けます。
スタンダードパワーセンサー 4020シリーズ
BIRD社パワーセンサーのスタンダードシリーズです。コネクターの着脱が可能で、1台で広帯域に対応しているため、汎用性が高いパワーセンサーです。
別売りのパワーメーターとセットで使用し、ディスプレイ内で測定結果の読取が可能性がございます。
周波数レンジ：1.5MHz〜3.0GHz(センサーに依存)
パワーレンジ：300mW〜10kW(センサーに依存)
測定信号：CW(正弦波)
高精度パワーセンサー 4027Aシリーズ
4027Aシリーズは、半導体市場向けの高精度RF（高周波）計測を目的として開発されたパワーセンサーです。
品質保証部門や製造プロセス、保守メンテナンスで非常に有用となり得ることをお約束いたします。
周波数レンジ：250kHz〜170MHz(センサー型番に依存)
パワーレンジ：300mW〜10kW(センサー型番に依存)
測定信号：CW(正弦波)
【精度±0.5%】超高精度RFパワーセンサー
±0.5%の超高精度パワーセンサー7037は、BIRD社が独自のカロリーメーター技術の発展により開発した、従来のRFパワー測定を一新する新世代パワーセンサーです。製品紹介ページでは、測定精度などの基本情報に加え、マルチレベルパルスやパルス波形のリアルタイム解析など、最新の半導体プロセスのレシピに役立つ機能を紹介します。また、業界標準の4027シリーズセンサーと比較しての機能強化についてもご紹介します。
各シリーズの特長と用途別のおすすめシリーズ
ここでは、上記３シリーズの製品の主要スペックを比較します。
| 製品仕様 | 4020シリーズ | 4027Aシリーズ | 7037シリーズ |
| 周波数 | 1モデルで広帯域に対応 | 周波数毎に本体が必要 | 周波数毎に本体が必要 |
| 測定精度 | 読取値±3% | 読取値±1%（メーカ指定校正ポイントに限る） その他読取値±2% |
読取値±0.5%（メーカ指定校正周波数に限る） その他読取値±1% |
| 変調 | CW | CW | CW、パルス波（4段階まで識別可能） |
| 測定機能 | アベレージ電力 | アベレージ電力 | ・アベレージ電力 ・タイムドメイン分析機能 |
| 測定値の表示 | 4421A パワーメータ | 4421A パワーメータ | PCソフトにて表示可能 |

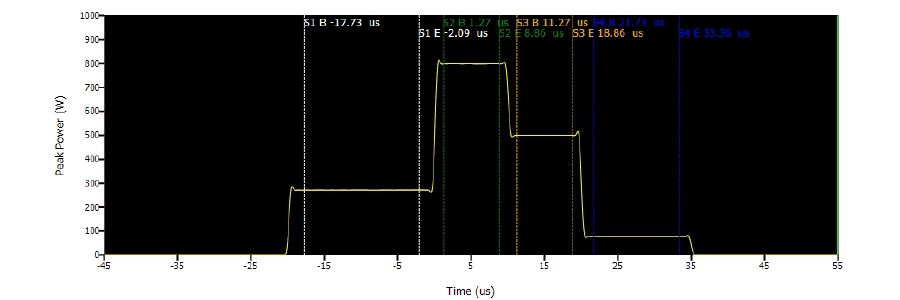

7037シリーズのタイムドメイン機能
各シリーズの特長と弊社での販売実績による用途別のおすすめシリーズを紹介します。もし現在の使用用途と照らし合わせて下記/上位機種への更新をご希望される方は先ずはご相談からでも問題ございませんので、お問い合わせ下さい。
| 特長 | こんな用途におすすめ | |
| 4020シリーズ | ・1台で広帯域に対応 ・コネクタの着脱が可能 ・国内校正が可能 |
・おおまかなパワー測定を行いたい ・様々なコネクタへ交換して使用したい ・色々な周波数帯の測定を行いたい |
| 4027Aシリーズ | ・同業界で最も使われている ・高精度な測定が可能 |
・高精度にパワーを測定したい ・CWのみの測定しか行わない |
| 7037シリーズ | ・パルス波を測定可能 ・業界最高精度 ・分析機能付 |
・パルス波の状態を確認したい ・最高精度でのパワー測定を行いたい ・電力分析を行い、各種改善に取り組みたい |
関連商品
【前工程プロセスエンジニア必見】±0.5%超高精度RFパワー測定ソリューション
本ページではRF電源校正用高精度RFパワー測定の紹介しております。
RF測定機器メーカーのBIRD社は半導体製造装置（ドライエッチング・プラズマCVD他）に使用されるRF電源の校正に最適な高精度RFパワーセンサーを提供しております。
スタンダードパワーセンサー Model 4020シリーズ
BIRD社（バード社）のModel 4020シリーズは、BIRD社の信頼性を市場に広めたスタンダードモデルのRF（高周波）パワーセンサーです。
幅広い周波数範囲での測定が可能で、RFジェネレーター（高周波電源）の出力計測用途をはじめ、日本国内でも汎用機として多数の実績があります。測定精度は読取値の±3%です。
BIRD Electronic｜マルチファンクションパワーメーター Model4421A
本ページでは、BIRD Electronics Inc.(以下、BIRD社)のModel 4421Aをご紹介いたします。こちらはModel 4027Aシリーズなどの高精度パワーセンサーの表示機として長年御愛好いただきました、Model4421の後継機種です。従来のマルチファンクションパワーメーターと比較して、センサーの2台同時接続・測定が可能な点（1台接続・2台接続はオーダー時に選択可能）や、タッチパネル操作による直感的な操作等RF電源校正作業の効率向上に主眼を置いた製品となります。Model4421の置き換えとしてぜひご検討ください。
