molex｜車載向け高振動対応コネクター：DuraClikシリーズのご紹介
モレックスの高振動アプリケーション向けコネクター【 DuraClikシリーズ】は、ハンドルやシフトレバーなど、高振動が予想される車載機器アプリケーション用に設計された電線対基板用コネクターです。
他社の高振動アプリケーション向け製品に比べ、省スペースと最高のパフォーマンス機能を実現しています。
当ページでは高振動アプリケーションに最適なモレックスのコネクターをご紹介します。
商品基礎情報
高振動アプリケーション向けコネクター：DuraClikの主な特長と採用事例
主な特長
- ポジティブインナーロック設計により確実な嵌合、省スペース、電線のもつれによるラッチの破損を防止
- 嵌合時のクリック音による嵌合確実性の強化
- 車載機器アプリケーションの要求に対応した、最高105°Cの使用温度範囲
- コンタクト部がとざされた仕様により、埃および損傷からコンタクト部を保護
採用事例
- 自動車用途
- ハンドル/ワイパー / ウィンカーレバー/シフトレバー/フロント・バックライト/インバーター/空調システム
- その他の市場
- 電動自転車トラック/クレーン
- 産業用
- ファクトリオートメーション装置
高振動アプリケーション向けコネクター：DuraClikオーダーインフォメーション
ヘッダー（ライト）
| オーダー番号 | 極数 |
|---|---|
| 502352-0200 | 2 |
| 502352-0300 | 3 |
| 502352-0400 | 4 |
| 502352-0500 | 5 |
| 502352-0600 | 6 |
| 502352-0700 | 7 |
| 502352-0800 | 8 |
ヘッダー（ストレート）
| オーダー番号 | 極数 |
|---|---|
| 560020-0200 | 2 |
| 560020-0300 | 3 |
| 560020-0400 | 4 |
| 560020-0500 | 5 |
| 560020-0600 | 6 |
| 560020-0700 | 7 |
| 560020-0800 | 8 |
ハウジング
| オーダー番号 | 極数 |
|---|---|
| 502351-0200 | 2 |
| 502351-0300 | 3 |
| 502351-0400 | 4 |
| 502351-0500 | 5 |
| 502351-0600 | 6 |
| 502351-0700 | 7 |
| 502351-0800 | 8 |
端子
| オーダー番号 | 電線サイズ | 梱包形態 |
|---|---|---|
| 50212-8000 | AWG 24-30 | リール |
| 50212-8100 | AWG 24-30 | ポリ袋 |
| 560085-0101 | AWG 22-26 | リール |
高振動アプリケーション向けコネクター：DuraClikシリーズの主な仕様
- 電気的性能
- 定格電圧 ： 最大125V
- 定格電流 ： 最大3.0A
- 接触抵抗 ： 最大10mΩ
- 耐電圧 ： 500V AC (1分間)
- 絶縁抵抗 ： 最小1,000MΩ
- 機械的特性
- ネイル半田剥離強度 ： 100N (10.2kgf)
- 耐久挿抜回数 ： 30回
- 材質
- ハウジング ： PBT
- 端子 ： りん青銅
- ヘッダーピン ： 銅合金
- メッキ仕様 ：
端子接点部 – 錫
ヘッダー接点部 – 錫
半田テール部 – 錫
下地メッキ – ニッケル
- 使用温度範囲：-40°C ～ +105°C

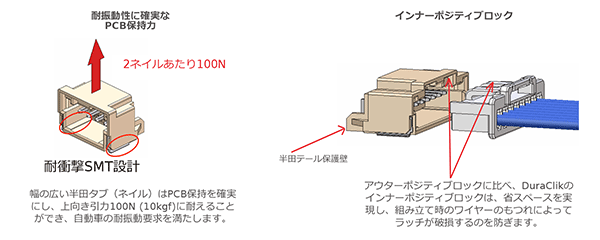

本画像はDura Clikの特長を紹介しております。
