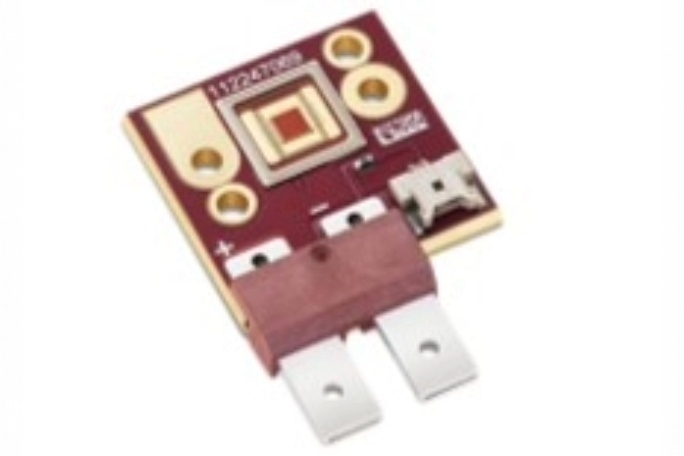

Luminus高出力コアボード単色LED
関連商品・技術情報
商品基礎情報
Luminus高出力コアボード単色LED
＜用途＞
- 園芸照明
- エンターテイメント／舞台照明
- 建築照明
- 産業用マシンビジョン
- 医療・ライフサイエンス
- プロジェクションディスプレイ
＜特徴＞
- 様々な波長の赤、緑、青を個別にパッケージング
- 発光面積：4.0 mm²～12 mm²
- 優れた耐熱性
- 最高の電流密度
＜利点＞
- モノリシック光源でありながら高輝度を実現
- 長距離用途や光ファイバー接続に最適なパッケージ形状
- システム統合を容易にし、最適な冷却を実現するチップオンボード設計
- 特殊用途向けに、半導体緑および深赤色波長もご用意
| 製品イメージ | Model | 色(波長) | パッケージ | 最大駆動電流 (CW) |
光出力 | データシート |
 |
PT-26-RA | レッドアンバー (613 nm) | 21.0 mm x 15.5 mm コアボード |
10.4 A | 960 – 1,300 lm (10.4 A) | お問合せ下さい |
| PT-26-CG | 蛍光体変換緑 (555 nm) | 15.6 A | 2,640 – 3,780 lm (10.4 A) | |||
| PT-26-B | ディスプレイ用青 (452 nm) | 15.6 A | 7.8 – 11.5 W (10.4 A) | |||
| PT-26-BP | 青色励起光 (445 nm) | 15.6 A | 7.8 – 11.5 W (10.4 A) | |||
 |
PT-39-G-L51 | 緑 (520 nm) | 21.85 mm x 15.00 mm コアボード |
12 A | 2.6 – 3.6 W (7.5 A) | データシート |
| PT-39-DR-L51 | 深赤色 (650 nm) | 2.6 – 4.0 W (7.5 A) | ||||
 |
PTM-40X-RA | レッドアンバー (613 nm) | 27.0 mm x 15.5 mm コアボード |
8.0 A | 1,530 – 2,180 lm (8 A) | データシート |
| PTM-40X-CG | 蛍光体変換緑 (555 nm) | 12.0 A | 5,150 – 6,740 lm (8 A) | データシート | ||
| PTM-40X-B | ディスプレイ用青 (452 nm) | 12.0 A | 12.5 – 18.4 W (8 A) | データシート | ||
| PTM-40X-BP | 青色励起光 (445 nm) | 12.0 A | 13.3 – 19.9 W (8 A) | |||
 |
CBM-40-SB | スカイブルー (ピーク波長 470 nm) |
26.50 mm x 16.00 mm コアボード |
6.0 A | 4.7 – 6.5 W (6.0 A) | データシート |
 |
PTM-50X-RA | レッドアンバー (613 nm) | 27.0 mm x 15.5 mm コアボード |
11 A | 1,850 – 2,660 lm (10 A) | データシート |
| PTM-50X-CG | 蛍光体変換緑 (555 nm) | 16 A | 6,300 – 8,650 lm (10 A) | データシート | ||
| PTM-50X-B | ディスプレイ用青 (452 nm) | 16 A | 17.0 – 25.3 W (10 A) | データシート | ||
| PTM-50X-BP | 青色励起光 (445 nm) | 16 A | 21.3 – 27.3 W (10 A) | |||
 |
CFT-50X-BP | 青色励起光 (ピーク波長：440 nm) |
18.0 mm x 26.5 mm 電気的絶縁コアボード |
10 A (CW) 12.5 A(パルス) |
16.0 – 22.0 W (7.5 A) | データシート |
 |
CFT-50X-B | 青 (ピーク波長：460 nm) | 18.0 mm x 26.5 mm 電気的絶縁コアボード |
10 A (CW) 12.5 A(パルス) |
13.0 – 17.5 W (7.5 A) | データシート |
 |
CFT-50X-CG-D | ディスプレイ用変換緑 (中心波長：542 nm) |
18.0 mm x 26.5 mm 電気的絶縁コアボード |
10 A (CW) 12.5 A(パルス) |
11.0 -15.0 W (7.5 A) | データシート |
 |
CFT-50X-CG-M | 医療用変換緑 （中心波長：570 nm） |
18.0 mm x 26.5 mm 電気的絶縁コアボード |
10 A (CW) 12.5 A(パルス) |
10.25 – 14.0 W (7.5 A) | データシート |
 |
CFT-50X-R | 赤 (ピーク波長：632 nm) |
18.0 mm x 26.5 mm 電気的絶縁コアボード |
15 A (CW) 25 A(パルス) |
7.0 -10.25 W (15 A) | データシート |
 |
CBT-90-RX-L15 | レッドアンバー (620 nm) | 28.00 mm x 26.75 mm コアボード |
27.0 A | 770 – 1,850 lm (13.5 A) | データシート |
 |
CBT-90-G-L11 | 緑 (527 nm) | 28.00 mm x 26.75 mm コアボード |
27.0 A | 2,000 – 3,200 lm (13.5 A) | データシート |
 |
CFT-90-CG-L11 | 変換緑 （中心波長：579 nm） |
28.00 mm x 26.75 mm コアボード |
27.0 A | 9.08 – 13.69 W (22.5 A) |
データシート |
 |
CBT-90-B-L11 | 青 (461 nm) | 28.00 mm x 26.75 mm コアボード |
27.0 A | 8.3 – 14.6 W (13.5 A) |
データシート |
 |
PT-121-RAX | レッドアンバー (613 nm) | 28.00 mm x 26.75 mm コアボード |
36.0 A | 2,150 – 3,400 lm (30.0 A) | データシート |
| PT-121-G | 緑 (525 nm) | 30.0 A | 4,200 – 6,200 lm (30.0 A) | |||
| PT-121-B | 青 (460 nm) | 750 – 1,300 lm (30.0 A) | ||||
 |
CBM-120-FR | 遠赤色 (730 nm) | 28.00 mm x 26.75 mm コアボード |
18 A (CW) | 4.6 – 10.6 W (13.5 A) | データシート |
