丸文コラム-コネクター｜コネクターの基本（概要説明 / B to B編）
基板対基板(Board to Board)コネクターとは、基板同士をコネクターを介して直接接続するコネクターの事を指します。
皆さんの1日中身近にある携帯電話やタブレット機器内の配線で使用される為、一般的には普段目には触れません。
当ページでは基板対基板コネクターの基本をわかりやすく説明いたします。
商品基礎情報
基板対基板コネクター概要（Board to Board）
基板対基板コネクターの概要
1.基板対基板(Board to Board)コネクターとは、基板同士をコネクタ介して直接接続するコネクターの事です。
高密度実装の場合は、FPCに基板対基板のコネクターを実装してFPCコネクターの代替えとして使用する場合もあります。
- 長所と短所
- 長所： 機器の組み立て生産工程改善、部品点数の削減
- 短所： 機器内基板レイアウトが限定される（短い距離しか接続出来ない）
- 用途と市場
- 民生市場向けは、一般家庭家電品(AV機器、白物家電、通信機器)等に使用される為、比較的使用環境も良い為、標準的なコネクターを使用可能。
- 車載市場、産業機器市場向けは、一般家電向けと使用環境も違い、使用環境・耐熱条件等は民生品に比較し要求度の高い仕様のコネクターの使用が望ましい。
2.基板対基板コネクターを選ぶにあたって
●実装
●コネクター形状(縦型又は、横型)
●電流値
●極数(ピン数)
●ピッチ(列間)
●接点(方向、厚み、メッキ)
●ロックの構造
●接続方法と基板間距離
2-1.実装

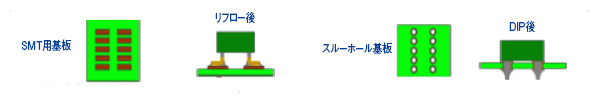

- SMT=表面実装(基板に穴不要)又は、DIP＝フロー実装(基板に穴が必要)を選択
2-2.コネクター形状

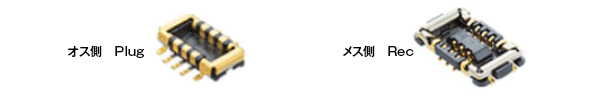

- オス側(Plug側)とメス側(Rec側)
2-3.電流値
- 定格電流/電圧の仕様によってピッチ間距離を取る必要があります。
2-4.極数(ピン数)
- 多極(多数の回路数)をいっぺんに接続可能

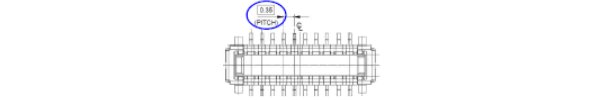

2-5.ピッチ(隣接する端子間の距離)
- 隣り合った回路間の距離で、定格電流/電圧の仕様によってピッチ間距離を取る必要があります。
2-6.接点
- 接点部のメッキは金メッキ又は、錫メッキでオス側(Plug側)とメス側(Rec側)で同じメッキの種類を合わせる必要があります。
2-7.ロックの構造
- コネクターにロック機構は無く、機器側で保持機構が必要です。
2-8.接続方法と基板間距離
- オス側(Plug側)とメス側(Rec側)を直接嵌合

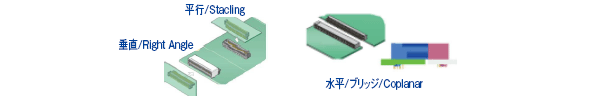

接続形態： 平行（ スタッキング ) / 垂直（ ライトアングル ) / 水平（ ブリッジ ）
基板対基板コネクターのまとめ
- 一般的な基板対基板コネクターの概要をご紹介いたしました。 詳細は弊社までお問い合わせください。
関連製品情報はこちら（HP内）

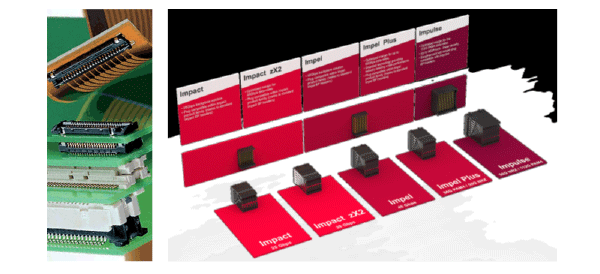

B to Bコネクターの嵌合事例 (基板対基板及び、FPC実装)
