ブラシ付きDCモータドライバ　MP6550/6515/6516

MP6550/6515/6516は電流検知機能を内蔵し、その出力端子を持つため外部電流検出回路を削減できます。また、オン抵抗が低いため損失の低減にも貢献します。その他各種保護機能を兼ね備えております。

MP6550は22V入力/2A出力、MP6515/6は、35V入力/2.8A出力が可能なブラシ付きモータ用ドライバです。MP6515/6については末尾の数字によって制御インターフェイスが異なります。

Sleep動作で消費電流低減
Sleep機能により、待機時の消費電流を低減することができます。MP6550はHブリッジと内部回路駆動のためのLDO、それぞれでSleep機能を設定することができ、どちらもDisableにした場合ICの消費電流を120nA(max)になります。

電流検知機能内蔵
MP6550、MP6515/6は電流検知機能を内蔵し、その出力端子を持っております。そのため、外付けの電流シャント抵抗などを削減することができ、基板の小型化に貢献することができます。

充実した保護機能
UVLO（入力低電圧保護）、過電流保護（OCP）、短絡保護（SCP）、過電圧保護（OVP）、サーマルシャットダウン（加熱保護）のICを保護する為の機能を兼ね備えております(製品によって内蔵している保護機能が異なります)。

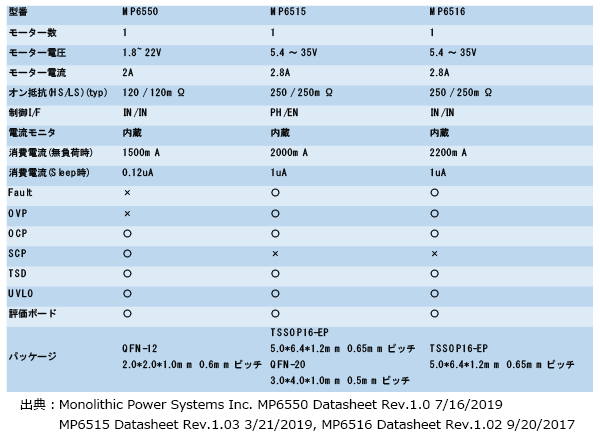

図1.基本スペック比較

チャージポンプ用コンデンサ内蔵
MPS6550は、ゲートドライバ駆動用のチャージポンプで必要なコンデンサを内蔵しております。そのため、外付け部品を削減することができます(図2)。

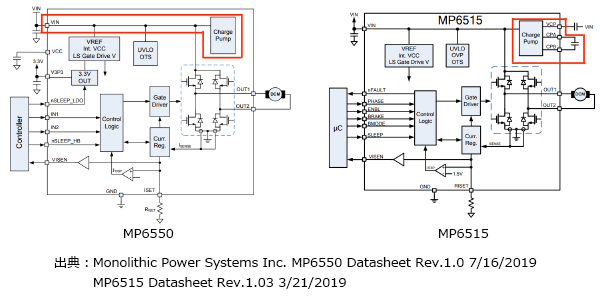

図2.内部ブロック
