装飾照明向けLED
テープライトをはじめとした装飾用に適したLEDシリーズです。
白色、単色、マルチカラー、複合色の高い色品質の製品をシリーズ化しています。
サイズは、2014、2216、3014、3020、3528、2835、2828、3030、3535、5730、5050を取り揃えています。
商品基礎情報

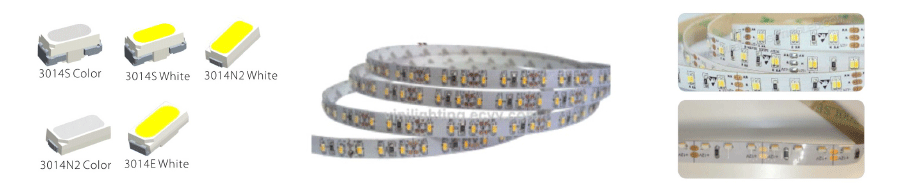

テープライト用 3014
標準電気・光学特性
| Part No. | Ra(min) | Iv(mcd) | Flux(lm) | CCT(K) | Wd(nm) | Vf(V) | If(mA) | Size L x W x H(mm) |
| RF-(P)**HC13DS -EC-F-Y |
80 | 9-14 | 2600-7200 ERP |
2.9 | 30 | 3 x 1.4 x 1.3 | ||
| RF-**HC13D5-EC-Y | 80 | 6-11 | 2600-7100 ANSI |
2.9 | 20 | 3 x 1.4 x 1.3 | ||
| RF-BNRC13TS-CE | 422 | 470 | 3.1 | 20 | 3 x 1.4 x 1.3 | |||
| RF-GNRC13TS-CF | 1700 | 520 | 3.1 | 20 | 3 x 1.4 x 1.3 | |||
| RF-OURC13TS-CE | 345 | 620 | 2.1 | 20 | 3 x 1.4 x 1.3 | |||
| RF-YURC13TS-AE | 270 | 590 | 2.0 | 20 | 3 x 1.4 x 1.3 | |||
| RF-RURI13TS-CE | 850 | 620 | 2.0 | 20 | 3 x 1.4 x 0.7 | |||
| RF-**Hl13D5-ED-F | 80 | 9-15 | 2700-6100 ANSI |
2.9 | 30 | 3 x 1.4 x 0.7 | ||
| RF-**HC13D5-EC-Y | 80 | 9-15 | 2600-6500 ANSI |
3.2 | 30 | 3 x 1.4 x 0.8 |

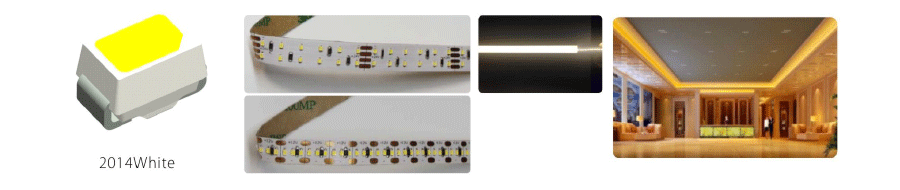

テープライト用 2014
標準電気・光学特性
| Part No. | Ra(min) | Flux(lm) | CCT(K) | Vf(V) | If(mA) | Size L x W x H(mm) |
| RF-WXXTK14DS-EC-Y | 90 | 3-9 | 1700-7200 ERP |
2.8 | 20 | 2 x 1.4 x 1.3 |
| RF-XXHK14DS-EE-Y | 80 | 5-9 | 2600-6800 ERP |
2.8 | 20 | 2 x 1.4 x 1.3 |

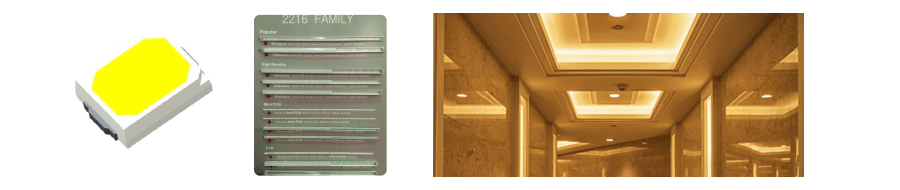

テープライト用 2216
- オリジナル製
- ご要望の色、CRI、フルスペクトラムに対応
- ラインアップが豊富なので多様な形状、LED間隔に対応できます。
標準電気・光学特性
| Part No. | Ra(min) | Flux(lm) | CCT(K) | Vf(V) | If(mA) | Size L x W x H(mm) |
| RF-KXXTI16DS-EE-Y | 90 | 5-10 | 2600-6800 ERP |
3 | 20 | 2.2 x 1.6 x 0.55 |
| RF-WXXQI16DS-EE-Y | 95 | 4-8 | 2500-6500 Full Spectrum |
3 | 20 | 2.2 x 1.6 x 0.55 |
| RF-XXQI16DS-EE-Y | 95 | 4-7 | 2200-7100 ANSI |
3 | 20 | 2.2 x 1.6 x 0.55 |
| RF-XXTl16DS-EE-Y | 90 | 4-10 | 1700-7100 ANSI |
3 | 20 | 2.2 x 1.6 x 0.55 |

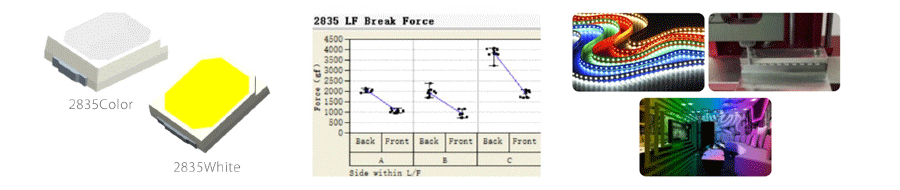

テープライト用 2835
- 高い機械的強度、折れ曲がりによる割れに強い
- ハイパワー、光強度、高効率
- 各色のバリエーション、幅広い選択肢、カスタム開発
標準電気・光学特性
| Part No. | Ra(min) | Flux(lm) | CCT(K) | Wd(nm) | Vf(V) | If(mA) | Size L x W x H(mm) |
| RF-WXXQI35DS-EF-N-Y | 95 | 12-22 | 2500-6500 Full Spectrum |
3.0 | 60 | 2.8 x 3.5 x 0.8 | |
| RF-BNRl35TS-DK- 2T | 17 | 455 | 3.1 | 300 | 2.8 x 3.5 x 0.8 | ||
| RF-GNRl35TS-DK -2T | 86 | 525 | 3.1 | 300 | 2.8 x 3.5 x 0.8 | ||
| RF-GNRl35TS-DK-J | 40 | 525 | 3.1 | 150 | 2.8 x 3.5 x 0.8 | ||
| RF-OURl35TS-EK-2T | 35 | 625 | 2.1 | 300 | 2.8 x 3.5 x 0.8 | ||
| RF-OURl35TS-EK-J | 18 | 625 | 2.1 | 150 | 2.8 x 3.5 x 0.8 | ||
| RF-WCRl35DS-EF-J-Y | 45-65 | 8000-13000 | 3.1 | 150 | 2.8 x 3.5 x 0.8 | ||
| RF-XXHI35DS-CF-N-Y | 80 | 16-26 | 2600-6800 ERP |
3.0 | 60 | 2.8 x 3.5 x 0.8 | |
| RF-XXTl35DS-CF-N-Y | 90 | 14-24 | 2600-6800 ERP |
3.0 | 60 | 2.8 x 3.5 x 0.8 | |
| RF-XXHl35DS-DF-2N-Y | 80 | 24-33 | 2600-6800 ERP |
3.0 | 60 | 2.8 x 3.5 x 0.8 | |
| RF-YURl35TS-EK-J | 18 | 590 | 2.1 | 150 | 2.8 x 3.5 x 0.8 | ||
| RF-BNRl35TS-DK -J | 12 | 470 | 3.1 | 150 | 2.8 x 3.5 x 0.8 | ||
| RF-XXQl35DS-DF-N-Y | 95 | 14-24 | 2250-7050 ANSI |
3.1 | 60 | 2.8 x 3.5 x 0.8 |

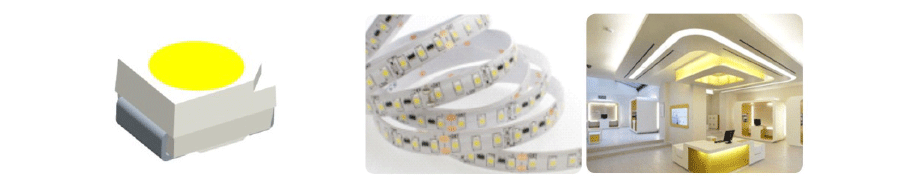

テープライト用 3528白色
標準電気・光学特性
| Part No. | Ra(min) | lv(mcd) | Flux(lm) | CCT(K) | Vf(V) | If(mA) | Size L x W x H(mm) |
| RF-KXXHK30DS-EC-Y | 80 | 6-10 | 2600-6800 ERP |
3.0 | 20 | 3.5 x 2.8 x 1.4 | |
| RF-KXXTK30DS-EC-Y | 90 | 5-9 | 2600-6800 ERP |
3.0 | 20 | 3.5 x 2.8 x 1.4 | |
| RF-XXHA30DS-ED+Y | 80 | 8-14 | 2700-7100 ANSI |
3.0 | 30 | 3.5 x 2.8 x 1.8 | |
| RF-XXHA30DS-XX-F-Y | 80 | 9-14 | 3000-7000 ANSI |
3.0 | 30 | 3.5 x 2.8 x 1.8 | |
| RF-PXXHK30DS-EC-Y | 80 | 5-10 | 2300-7500 ERP |
3.0 | 20 | 3.5 x 2.8 x 1.4 | |
| RF-PXXHK30DS-EE-F-Y | 80 | 8-13 | 2300-7200 ERP |
3.0 | 30 | 3.5 x 2.8 x 1.4 | |
| RF-PXXTK30DS-EC-Y | 90 | 5-9 | 2200-7200 ERP |
3.0 | 20 | 3.5 x 2.8 x 1.4 | |
| RF-PXXTK30DS-EE-F-Y | 90 | 7-12 | 2300-7200 ERP |
3.0 | 30 | 3.5 x 2.8 x 1.4 | |
| RF-WCHK30DS-CE-Y | 80 | 5-9 | 10000-22000 | 3.0 | 20 | 3.5 x 2.8 x 1.4 | |
| RF-XXMA30DS-EE-F E0 | 70 | 8-14 | 2700-7000 ANSI |
3.0 | 30 | 3.5 x 2.8 x 1.8 | |
| RF-XXQA30DS-EE-Y | 95 | 4-8 | 2200-6500 ANSI |
3.0 | 20 | 3.5 x 2.8 x 1.8 | |
| RF-INRA30DS-ED | 2400 | 2100-2400 | 3.0 | 20 | 3.5 x 2.8 x 1.8 | ||
| RF-XXRA30DS-EE-F | 2800-4800 | 2000-20000 | 3.0 | 30 | 3.5 x 2.8 x 1.8 | ||
| RF-WXXQK30DS-EE-F-Y | 95 | 5-10 | 2600-6800 Full Spectrum |
3.0 | 30 | 3.5 x 2.8 x 1.4 | |
| RF-XXHl30DS-HH-F | 80 | 8-12 | 2600-6800 ANSI |
3.1 | 30 | 3.5 x 2.8 x 1.0 |

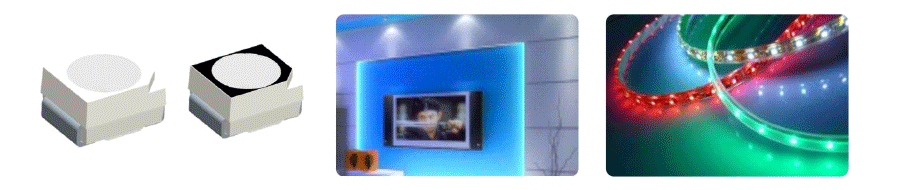

テープライト用 3528単色
標準電気・光学特性
| Part No. | lv(mcd) | Wd(nm) | Vf(V) | If(mA) | Size L x W x H(mm) |
| RF-AURA30TS-ED(WE) | 300 | 605 | 2.0 | 20 | 3.5 x 2.8 x 1.8 |
| RF-BNRA30TS-CE(WE) | 380 | 470 | 3.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-GNRA30TS-CF(WE) | 1600 | 522 | 3.0 | 20 | 3.5 x 2.8 x 1.8 |
| RF-GSRA30TS-BC(WE) | 70 | 570 | 2.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-OURA30TS-CE(WE) | 340 | 620 | 2.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-AURA30TS-ED(DL) | 300 | 605 | 2.0 | 20 | 3.5 x 2.8 x 1.8 |
| RF-YURA30TS-AE(WE) | 290 | 590 | 2.0 | 20 | 3.5 x 2.8 x 1.8 |
| RF-BNRA30TS-CE(DL) | 380 | 470 | 3.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-GNRA30TS-CF(DL) | 1600 | 522 | 3.0 | 20 | 3.5 x 2.8 x 1.8 |
| RF-GSRA30TS-BC(DL) | 70 | 570 | 2.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-OURA30TS-CE(DL) | 340 | 625 | 2.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-YURA30TS-AE(DL) | 290 | 590 | 2.0 | 20 | 3.5 x 2.8 x 1.8 |
| RF-AURA30TS-ED | 320 | 605 | 2.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-BNRA30TS-CE | 380 | 470 | 3.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-GNRA30TS-CF | 1600 | 522 | 3.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-GSRA30TS-BC | 70 | 570 | 2.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-OURA30TS-CE | 340 | 621 | 2.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-YURA30TS-AE | 290 | 590 | 2.1 | 20 | 3.5 x 2.8 x 1.8 |
| RF-YURA30TS-AG-FY | 1500 | 590 | 2.2 | 30 | 3.5 x 2.8 x 1.8 |
| RF-YURA30TS-AG-FY(M) | 1200 | 590 | 2.2 | 30 | 3.5 x 2.8 x 1.8 |
| RF-YURA30TS-AK | 660 | 590 | 2.1 | 20 | 3.5 x 2.8 x 1.8 |
テープライト用 3528マルチカラー
標準電気・光学特性
| Part No. | lv(mcd) | Wd(nm) | Vf(V) | If(mA) | Size L x W x H(mm) |
||||||||
| R | YG/G | B | R | YG/G | B | R | YG/G | B | R | YG/G | B | ||
| RF-P5RA30BS-B22(WE) | 300 | 80 | 625 | 570 | 2.1 | 2.1 | 20 | 20 | 3.5 x 2.8 x 1.8 | ||||
| RF-P5RA30BS-B23(WE) | 290 | 350 | 625 | 470 | 2.1 | 3.1 | 20 | 20 | 3.5 x 2.8 x 1.8 | ||||
| RF-PSRA30BS-B30(WE) | 270 | 360 | 590 | 470 | 2.0 | 3.2 | 20 | 20 | 3.5 x 2.8 x 1.8 | ||||
| RF-W2SA30B5-A15(WE) | 280 | 1350 | 370 | 625 | 522 | 468 | 2.0 | 3.1 | 3.1 | 20 | 20 | 20 | 3.5 x 2.8 x 1.8 |
| RF-P2RA30BS-B27-C | 150 | 180 | 625 | 470 | 2.1 | 3.1 | 10 | 20 | 3.5 x 2.8 x 1.8 | ||||
| RF-P2RA30BS-B31-E0 | 450 | 1150 | 625 | 520 | 2.2 | 3.1 | 20 | 20 | 3.5 x 2.8 x 1.8 | ||||
| RF-W2SA30BS-A15(DL) | 280 | 1350 | 370 | 625 | 522 | 470 | 2.0 | 3.1 | 3.1 | 20 | 20 | 20 | 3.5 x 2.8 x 1.8 |
| RF-W7SP30TS-A44(WE) | 800 | 1800 | 480 | 622 | 522 | 470 | 2.1 | 3.1 | 3.0 | 20 | 20 | 20 | 3.5 x 2.8 x 1.8 |

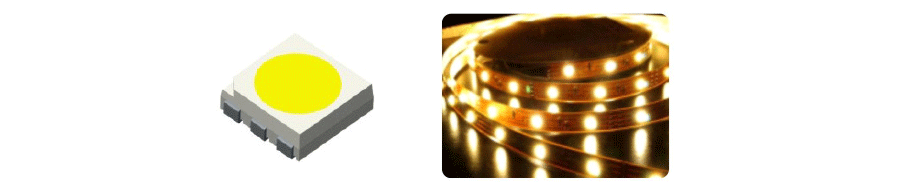

テープライト用 5050白色
標準電気・光学特性
| Part No. | Ra(min) | lv(mcd) | CCT(K) | Vf(V) | If(mA) | Size L x W x H(mm) |
| RF-XXHA50DS-EE-Y | 80 | 4300-10000 | 2300-7000 | 3.0 | 60 | 5.4 x 5.0 x 1.6 |

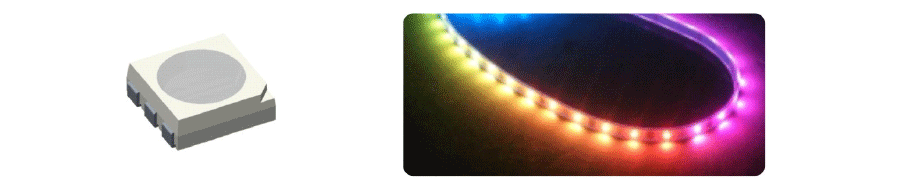

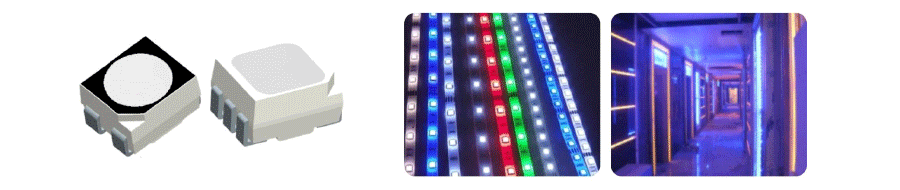

テープライト用 5050マルチカラー
標準電気・光学特性
| Part No. | lv(mcd) | Wd(nm) | Vf(V) | If(mA) | Size L x W x H(mm) |
||||||||
| R | G | B | R | G | B | R | G | B | R | G | B | ||
| RF-W2SA50TS-A39R | 750 | 1600 | 310 | 620 | 520 | 466 | 2.1 | 3.1 | 3.2 | 20 | 20 | 20 | 5.4 x 5.0 x 1.6 |
| Part No. | lv(mcd) | Wd(nm) | Vf(V) | If(mA) | Size L x W x H(mm) |
||||||||||
| R | G | B | W | R | G | B | XY | R | G | B | R | G | B | ||
| RF-W2SA50TS-A38 | 750 | 1600 | 350 | 2300 | 620 | 520 | 465 | 0.265, 0.225 |
2.2 | 3.2 | 3.3 | 20 | 20 | 20 | 5.4 x 5.0 x 1.6 |
テープライト用 5050 RGB WW
L × W × H(mm): 5.4 × 5.0 × 1.65
●各色の高い再現性
●Strip（帯）は、5050 RGB WWによるコンパクト設計が可能
●Global 特許対応
| Symbol | Test condition |
RF-W2SA50TS-A39W | Symbol | Test condition |
RF-W2SA50TS-A40W | unit | |||
| Min. | Max. | Min. | Max. | ||||||
| Vf | R | If=20mA | 1.95 | 2.15 | R | If=20mA | 2.00 | 2.20 | V |
| 2.15 | 2.35 | 2.20 | 2.40 | V | |||||
| G | 2.9 | 3.1 | G | 3.00 | 3.25 | V | |||
| 3.1 | 3.3 | 3.25 | 3.45 | V | |||||
| B | 3.0 | 3.2 | B | 3.00 | 3.20 | V | |||
| 3.20 | 3.40 | 3.20 | 3.40 | V | |||||
| W1(2400K) | If=30mA | 2.85 | 3.05 | W1(1950K) | If=20mA | 2.7 | 2.95 | V | |
| W2(6500K) | 2.85 | 3.05 | W2(8000K) | 2.7 | 2.95 | V | |||
| lv | W1(2400K) | If=30mA | 8 | 13 | W1(1950K) | If=20mA | 3.0 | 8.0 | lm |
| W2(6500K) | 10.5 | 13 | W2(8000K) | 6.0 | 8.5 | lm | |||
| R | If=20mA | 600 | 900 | R | If=20mA | 800 | 1200 | mcd | |
| G | 1200 | 1800 | G | 1300 | 1900 | mcd | |||
| B | 320 | 530 | B | 350 | 560 | mcd | |||
| Wd | R | If=20mA | 619 | 625 | R | If=20mA | 617.5 | 623.5 | nm |
| G | 518.0 | 521.0 | G | 518.0 | 521.0 | nm | |||
| 521.0 | 524.0 | 521.0 | 524.0 | nm | |||||
| B | 465.0 | 470.0 | B | 465.0 | 470.0 | nm | |||
| Ra | If=20mA | 80 | Ra | If=20mA | 80 | – | |||

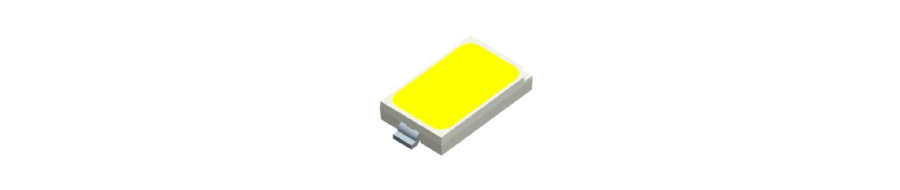

テープライト用 5730
標準電気・光学特性
| Part No. | Ra(min) | Flux(lm) | CCT(K) | Vf(V) | If(mA) | Size L x W x H(mm) |
| RF-84Rl57DS-CF-W-Y | 18-24 | 3.0 | 50 | 5.7 x 3.0 x 0.9 | ||
| RF-PXHl57D5-FD-J | 80 | 40-68 | 2800-4300 ANSI |
3.0 | 150 | 5.7 x 3.0 x 0.9 |
| RF-WCRl57DS-CF-N-Y | 12-18 | 3.0 | 60 | 5.7 x 3.0 x 0.9 | ||
| RF-XXQl57DS-FD-X-Y | 95 | 18-28 | 2600-6800 ANSI |
2.8 | 65 | 5.7 x 3.0 x 0.9 |
| RF-XXHl57DS-DF-2J-Y | 80 | 65-75 | 2600-6800 ANSI |
2.9 | 150 | 5.7 x 3.0 x 0.9 |
| RF-XXHl57DS-EF-2J-Y | 80 | 70-80 | 2600-6800 ANSI |
2.9 | 150 | 5.7 x 3.0 x 0.9 |
テープライト用 3020
標準電気・光学特性
| Part No. | Ra(min) | lv(mcd) | Flux(lm) | CCT(K) | Vf(V) | If(mA) | Size L x W x H(mm) |
| RF-XXTI200DS-XX-F-Y | 90 | 2050-3500 | 6-10 | 2200-6600 ANSI |
3.2 | 30 | 3.0 x 2.0 x 1.35 |
| RF-XXHA20DS-EE-F-Y | 80 | 8-15 | 2200-7100 ANSI |
3.2 | 30 | 3.0 x 2.0 x 1.35 |

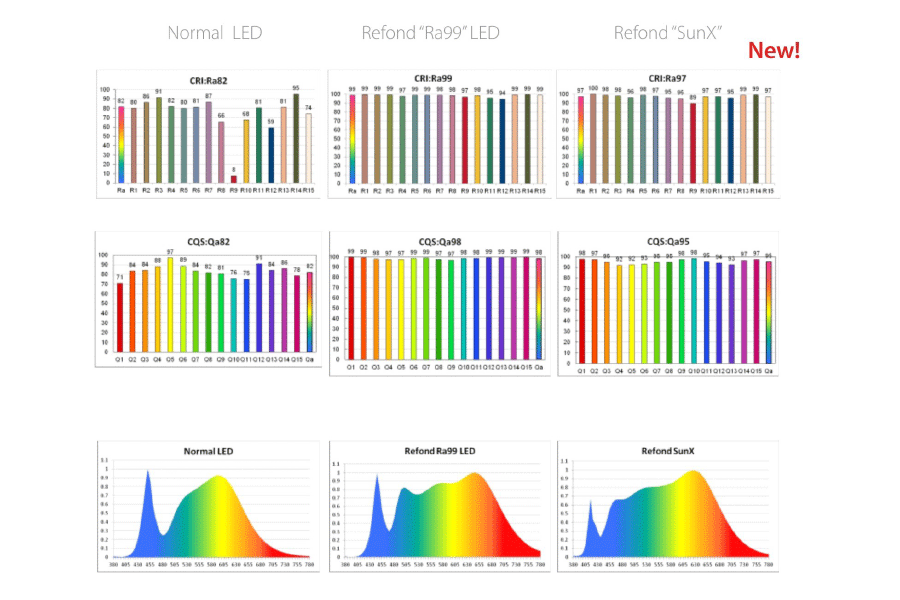

高色品質製品
●フルスペクトラム、太陽光に近い光により体に優しいLED
Refond “Ra99” & “SunX” LEDパッケージ：2216/3528/2835/5730/5050

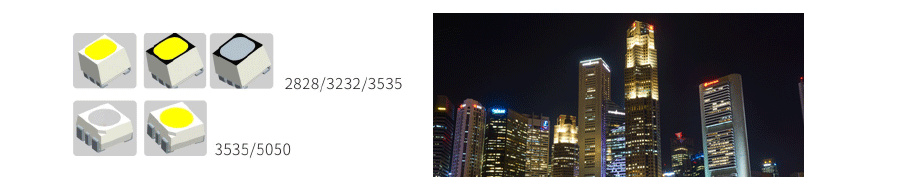

屋外照明
- 防水設計、MSL2
- 高輝度、高信頼性、耐熱性、耐UV特性
- 多様なコントロールソリューションによる豊富な発光色
標準電気・光学特性
| Part No. | Color | lv(mcd) | Flux(lm) | CIE(x,y) | Wd(nm) | Vf(V) | If(mA) | Size L x W x H(mm) |
| 3232 | R | 1000 | 620 | 2.1 | 20 | 3.2 x 3.2 x 2.7 | ||
| G | 2000 | 530 | 3.0 | 20 | ||||
| B | 400 | 470 | 3.0 | 20 | ||||
| 3535 | R | 24 | 620 | 2.2 | 150 | 3.5 x 3.5 x 1.9 | ||
| Y | 24 | 590 | 2.2 | 150 | ||||
| W | 70 | 0.33,0.34 | 3.0 | 150 |
