高輝度指向性照明について解説

私たちの日常生活や様々な産業において、「光を特定の場所に届ける」技術は欠かせません。例えば、暗闇の先を照らす懐中電灯や自転車のライト、店舗の商品や美術品を際立たせるスポットライト、さらには医療現場の手術灯まで、これらはすべて「高輝度指向性照明（HLDL）」と呼ばれる技術が使われています。
今回の記事では、この高輝度指向性照明（HLDL）に焦点を当てます。「輝度」や「指向性」といった基本的な言葉の意味から、光を特定の方向に集めるためのレンズやリフレクターといった二次光学系の仕組み、そして屋内外を問わず広がる多様なアプリケーションまでを網羅しています。 LEDがどのようにして現代の高度な照明ニーズに応えているのか、高輝度指向性照明の仕組みや幅広い用途について、分かりやすく解説した記事をご紹介します。

Luminus Devices社がご提供する一般照明向け LEDソリューションはこちら
お問い合わせはこちら

高輝度指向性照明（HLDL）とは、明るい光（輝度）を提供し、特定の方向に向かうビーム状に光線を集中（コリメート）させるように設計された光源のことです。拡散性の高い照明や一般的な照明と比較して、HLDLを使用することで、デザイナーは、高い視認性が求められる作業をサポートしたり、建物や環境における特定の対象物や特徴を際立たせたり、真っ暗な夜間や地下空間を照らし出したりするような照明設計（プラン）を作成することができます（図1）。

図1 - 日常生活における指向性照明の例

進行方向を照らす懐中電灯や自転車のライト、キッチンやオフィス、工場などの作業エリアを明るく照らすタスクライト、建物の建築的な意匠（デザイン）を際立たせたり芸術作品をライトアップしたりする照明、外科の手術室や歯科医院の治療台のライト、屋外の街路灯やスポーツ競技場の照明など、これらはすべて、私たちが日常的に目にする高輝度指向性照明の例です。

LEDは、現代のあらゆる照明ニーズに実質的に応えることができる幅広い特性を備えています。光源の光束や光束密度（明るさの度合い）の強弱から、拡散する環境光（アンビエント照明）や特定の場所を照らすタスクライト（図2）、さらに広範囲を照らす投光器（フラッドライト）や照射角の狭いスポットライト（図3）に至るまで、その対応範囲は多岐にわたります。多くのLED製品は、従来の照明技術と比較して、明るさ、エネルギー効率、信頼性、そして柔軟性を兼ね備えており、HLDL（高輝度指向性照明）の用途において非常に高い効果を発揮します。

高輝度指向性照明の性能要件

一般的に、光源から発せられる光の量を表す際、私たちは「明るさ」という言葉を使いますが、その科学的な専門用語が「輝度（luminance）」です。つまり、高輝度光源とは、シンプルに「非常に明るい光源」であることを意味します。

「指向性」とは、光源からの光が、特定の対象物や領域などのターゲットに向けて集光（コリメート）されていることを指します。集光（コリメーション）とは、光源から放出された光線が平行になるように調整することです。例えば、レンズを通して光を屈折させ、元の軌道とは異なる角度で放射させることなどがこれに当たります（図2および図3）。このようにして光の分布パターン（配光）を成形するために使用されるレンズなどの要素は、「二次光学系（secondary optics）」と呼ばれます。

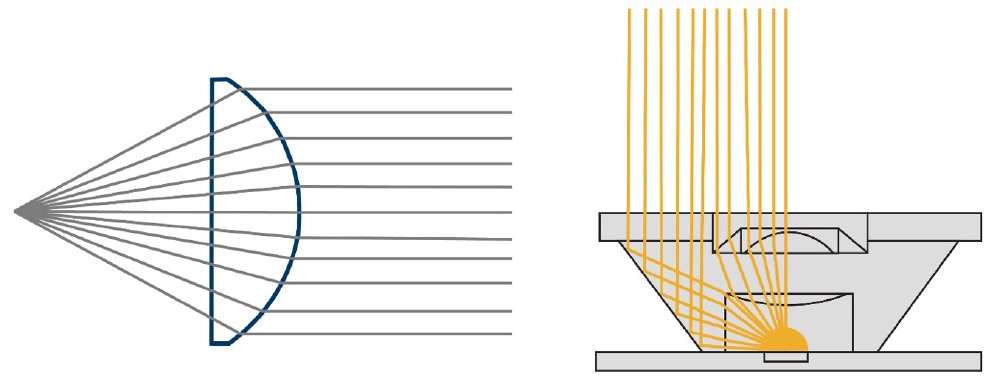

図2 - コリメーション（集光）では、凸レンズ（左）、パラボラリフレクター（放物面反射鏡）、またはTIR（全反射）レンズ（右）などの光学素子を使用して、LED光源からの光をコントロールします。これにより、光線がより平行に近づくように成形および集光され、まるで無限の遠方から届き、無限の遠方へと照射されるような光が作り出されます。

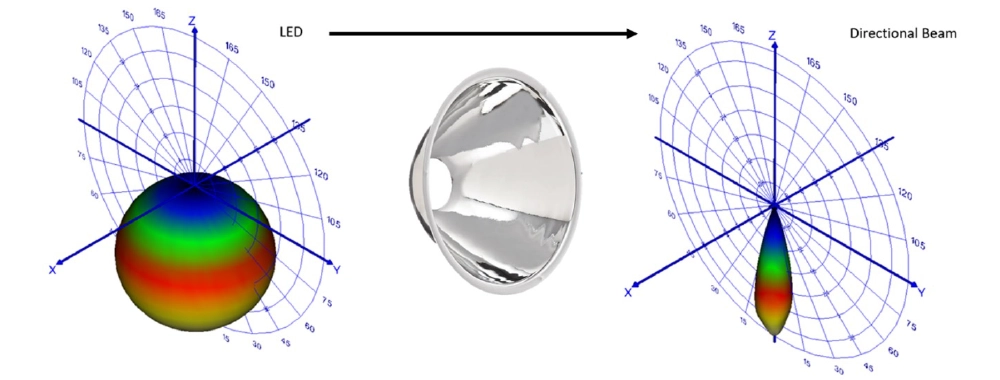

図3 - パラボラリフレクター（放物面反射鏡）が、LEDの配光パターン（色分けされた図形で表現）を、広がりのある球状から指向性のあるビームへと成形する仕組みを示す図解。

指向性照明の用途

高輝度指向性照明は、多種多様な目的を果たすため、屋内外の幅広い環境で使用されています。これらのすべての用途において、リフレクターやレンズなどの二次光学系を使用して光をコントロールし、特定の配光パターンと明るさを提供しています。

屋内における一般的な指向性照明の用途としては、スポットライト、ウォールウォッシャー、タスクライト、トラック照明（ダクトレール照明）などがあります。屋外では、道路照明、街路灯、スポーツ競技場やスタジアムのほか、人々の活動を照らすために光を真下に向かって照射するキャノピー照明（庇下照明）などに、指向性照明がよく使用されます。

指向性照明のもう一つの大きなカテゴリーは、懐中電灯、自転車のライト、ヘッドランプなどのポータブル照明です。モビリティ（輸送）分野では、オフロード車用のライトバーなど、車両の前方照明として指向性の照明器具が使用されています。また、農業用車両や建設機械に搭載されるポータブルLED作業灯も非常に一般的です。

HLDL（高輝度指向性照明）には、医療分野での用途も数多くあります。例えば、外科の手術室で無影（影のない）環境を作り出すのに役立つ照明や、外科医や歯科医が着用するヘッドランプなどに使用されています。産業分野におけるHLDLの用途としては、マシンビジョン（機械視覚・画像認識）において狭い配光角を必要とするハイスピードカメラ用の照明などが挙げられます。

こうした代表的なHLDLの用途の多くは、表1にまとめられ、図4に図解されています。

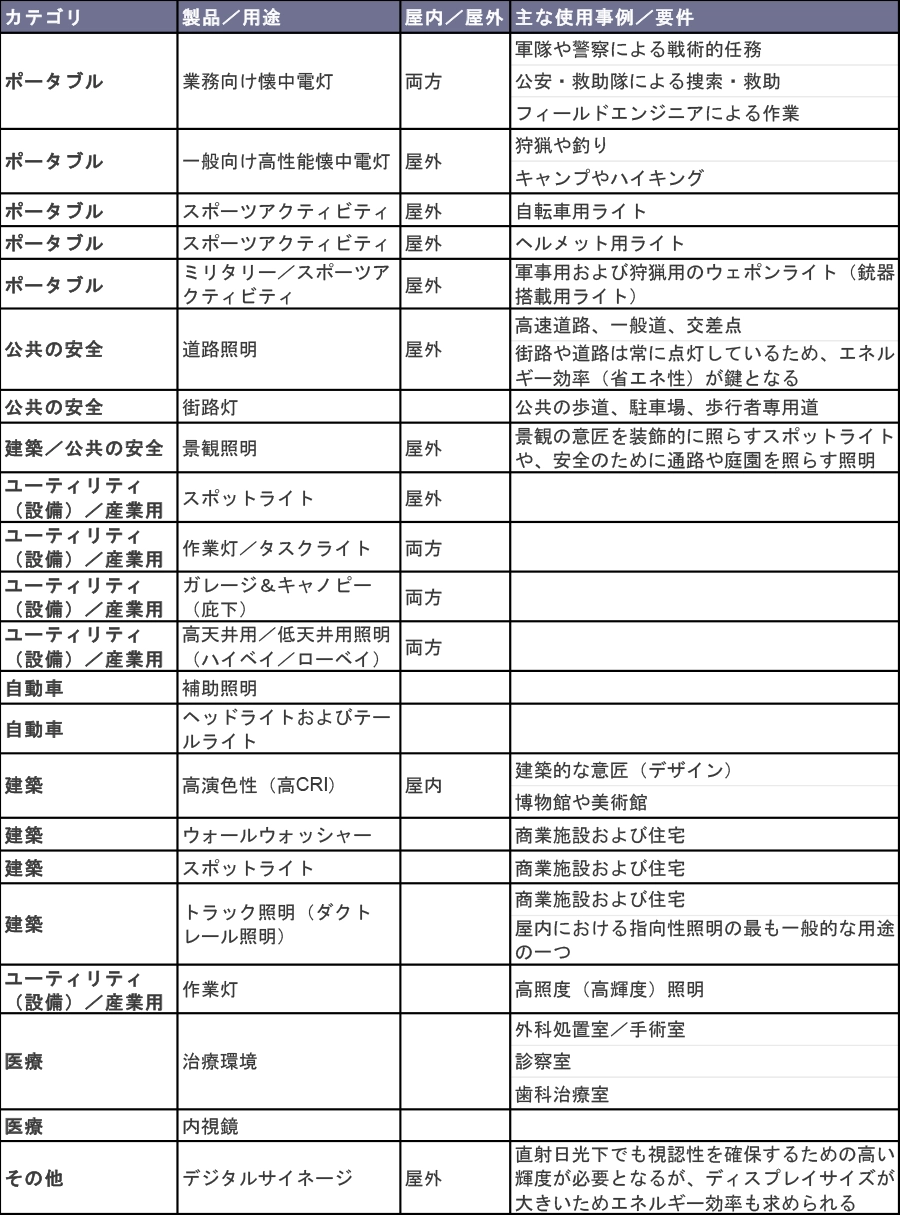

表1 - 高輝度指向性照明の用途例

図4 - 高輝度指向性照明の用途例：（左上から順に）自転車のライトなどの高性能なポータブル照明、美術館やギャラリーのスポットライトといった屋内向け指向性照明、街路灯などの屋外照明、自動車用補助照明、作業灯、そして産業用照明。

最高のHLDL（高輝度指向性照明）性能を実現するための、照明器具の設計や部品の最適化について、詳しくはホワイトペーパー“High-Luminance LEDs for Directional Lighting Applications“にて解説しています。ぜひご覧ください。

お客様のHLDL（高輝度指向性照明）用途に最適なLEDの選び方については、ヘルプセンターの記事“How Do I Select the Right LED for my Directional Lighting Product?“にて詳しくご案内しています。

高輝度指向性照明とは？

高輝度指向性照明（HLDL）とは、非常に明るい光（輝度）を特定の方向へビーム状に集光して照射する照明技術です。レンズやリフレクターなどの「二次光学系」を用いることで光の軌道をコントロールし、狙ったターゲットへ的確に光を届けます。

近年のLED技術の進化により、HLDLは圧倒的な明るさに加え、高いエネルギー効率（省エネ性）と信頼性を兼ね備えるようになりました。その用途は幅広く、自転車のライトや懐中電灯などの身近なポータブル照明をはじめ、店舗や美術館のスポットライト、屋外の街路灯、医療現場の手術灯、産業用の作業灯まで多岐にわたります。

HLDLは、私たちの安全で快適な日常生活から、高度な視認性が求められるプロフェッショナルな現場までを幅広く支える、現代において欠かせない重要な照明技術と言えるでしょう。
