表示コントローラと表示ドライバの違いって何？

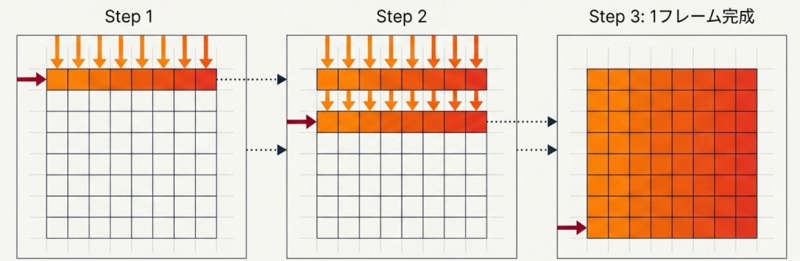

表示コントローラは「画面全体の司令塔」として、画像データとタイミングを管理し、「このタイミングでこの順番で表示をしなさい」と指示をする役割です。対して、表示ゲートドライバはパネルの行を駆動する現場担当のようなものです。液晶やOLEDパネル内部の「行(Row)」を順番に物理的にON/OFFし、高速スキャンを実行する役割と持っています。これらをもう少し詳しく説明させていただきます。

お問い合わせはこちら

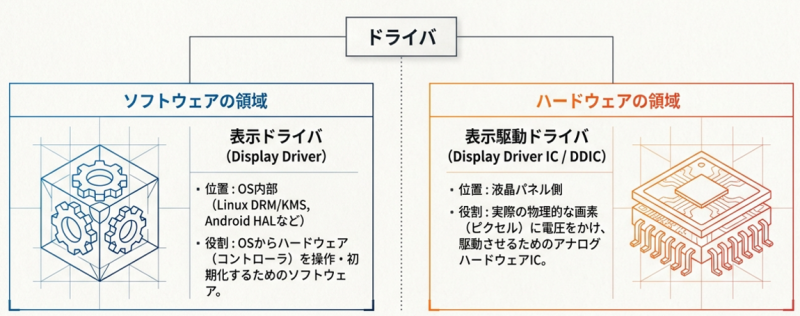

ディスプレイ制御(表示コントローラ/TCON/表示駆動ドライバ)

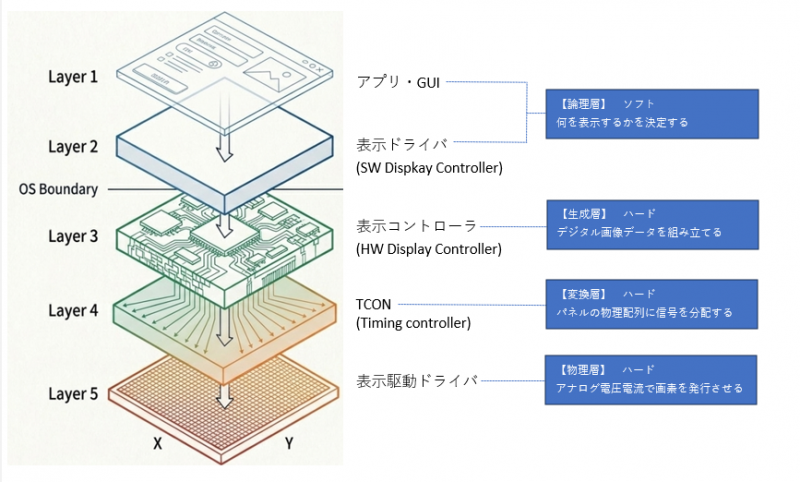

■全体構成

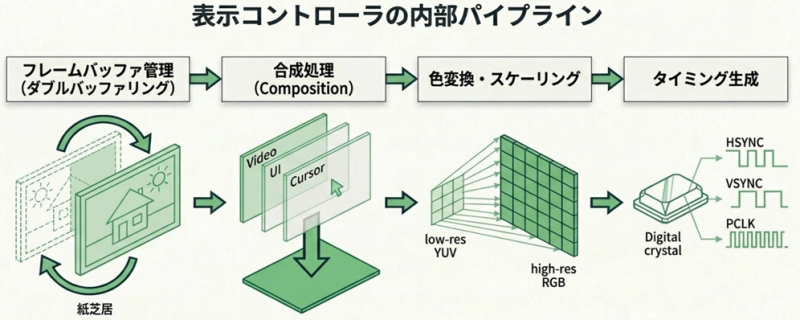

■表示コントローラ

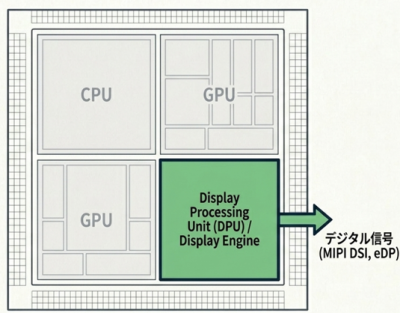

・SoC(CPU/GPU)に内蔵されることが多いが、セイコーエプソンは外付け表示コントローラ単品ICをラインアップしており、CPUの負荷を低減させることが可能となります。
・システム制御CPUからの指示に基づき、入力された映像信号をLCDパネルに表示可能なデータ形式に変換して出力する機能を担うのが表示コントローラの役割となります。

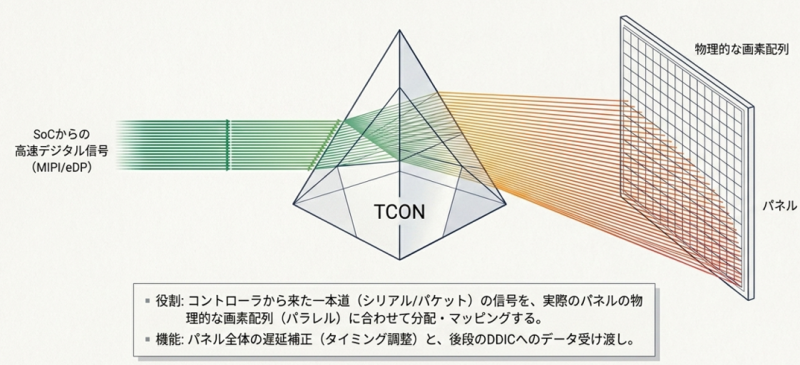

■TCON

液晶ディスプレイ（LCD）や有機ELディスプレイ（OLED）において、マザーボードから送られるシリアル信号をディスプレイが理解できる並列信号に変換する機能のことをいいます。TCONより、LCDパネルの行列駆動に必要な制御信号やピクセルデータが生成され、正確な表示が可能になります。 セイコーエプソンは、T-CONのセミカスタムICの提案も可能ですので、ご興味がある方はお問い合わせをお願いいたします。

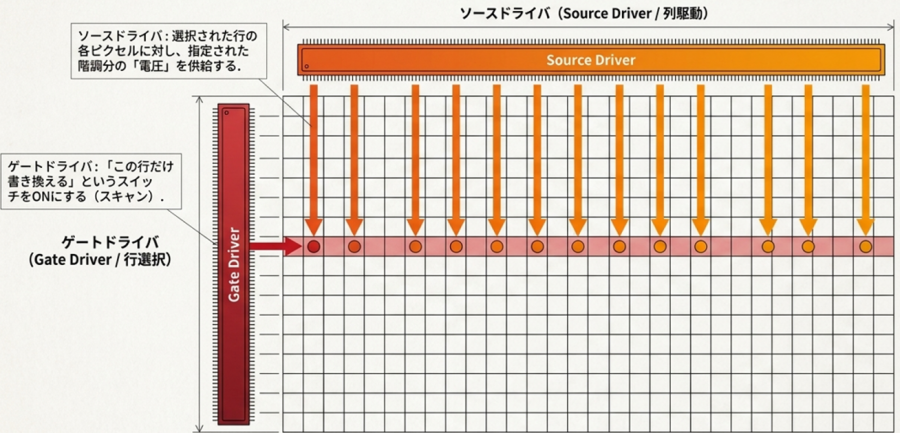

■表示駆動ドライバ

ソースドライバ: LCDモジュールの各セグメントを制御するためのSEG（セグメント）ドライバーと、走査電極を制御するCOM（コモン）ドライバーにより、ディスプレイ表示を制御しています。表示データは、SEGドライバーにシリアル（一列）形式のデータとして送られ、画面上でどの画素が表示されるかが決定されます。

ゲートドライバ: MOSFETやIGBTのゲート電圧を制御することで、オン・オフの切り替えを行います。ゲートドライバICは、マイコンなどからの制御信号を受け増幅して出力する回路を統合したものです。
